第1节 LCD显示叠加图片
–作者：肖肖肖
本文为明德扬原创及录用文章，转载请注明出处！
1.1 总体设计
1.1.1 概述
液晶显示器是一-种通过液晶和色彩过滤器过滤光源，在平面面板上产生图像的数字显示器。LCD 的构造是在两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置薄膜晶体管,.上基板玻璃上设置彩色滤光片，通过薄膜晶体管上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射与否而达到显示目的。与传统的阴极射线管相比，LCD具有占用空间小，低功耗，低辐射，无闪烁，降低视觉疲劳等优点。现在LCD已渐替代CRT成为主流，价格也已经下降了很多，并已充分的普及。
1.1.2 设计目标
在7寸LCD显示屏上实现图片显示。
其中，在显示屏左上角显示明德扬的LOGO图标，在显示屏的中间居中显示字母“E”。

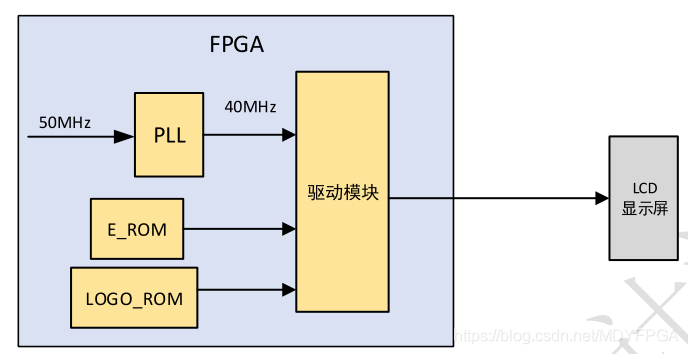

1.1.3 系统结构框图
系统结构框图如下所示：
图一
1.1.4 模块功能
PLL模块实现功能
- 将输入的50MHz时钟分频输出40MHz时钟。
ROM模块实现功能 - fpga_rom存储明德扬LOGO的图像数据；
- e_rom存储字母“E”的图像数据。
LCD驱动模块实现功能
1、 产生驱动LCD屏显示的时序
2、 读取ROM里存储的数据并输出显示
1.1.5 顶层信号
| 信号名 | I/O | 位宽 | 定义 |
|---|---|---|---|
| clk | I | 1 | 系统工作时钟 50M |
| rst_n | I | 1 | 系统复位信号，低电平有效 |
| hys | O | 1 | LCD 行时序信号 |
| vys | O | 1 | LCD 场时序信号 |
| lcd_de | O | 1 | LCD 数据输入使能信号 |
| lcd_rgb | O | 24 | LCD RGB信号，RGB格式为使用24位来表示一个像素，RGB分量都用8位表示，取值范围为0-255。 |
| lcd_dclk | O | 1 | LCD 数据采样时钟 |
1.1.6 参考代码
1. module top_mdyLcdPic(
2. clk ,
3. rst_n ,
4. hys ,
5. vys ,
6. lcd_de ,
7. lcd_rgb ,
8. lcd_dclk
9. );
10.
11. parameter PICTURE_W = 24 ;
12.
13. input clk ;
14. input rst_n ;
15. output hys ;
16. output vys ;
17. output lcd_de ;
18. output [PICTURE_W-1:0] lcd_rgb ;
19. output lcd_dclk ;
20.
21.
22. wire clk_0 ;
23.
24. wire hys ;
25. wire vys ;
26. wire lcd_de ;
27. wire [PICTURE_W-1:0] lcd_rgb ;
28. wire lcd_dclk ;
29.
30.
31. //40MHz
32. pll_40m u_pll_40m(
33. .areset (~rst_n ),
34. .inclk0 (clk ),
35. .c0 (clk_0 )
36. );
37.
38.
39. lcd_driver u2(
40. .clk (clk_0 ),//40MHz
41. .rst_n (rst_n ),
42.
43. .hys (hys ),
44. .vys (vys ),
45. .lcd_de (lcd_de ),
46. .lcd_rgb (lcd_rgb ),
47. .lcd_dclk (lcd_dclk )
48. );
49.
50. endmodule
1.2 PLL模块设计
1.2.1 接口信号
下面为PLL的接口信号：
| 信号名 | I/O | 位宽 | 定义 |
|---|---|---|---|
| areset | I | 1 | PLL复位信号，高电平有效 |
| inclk0 | I | 1 | PLL输入时钟 50MHz |
| c0 | O | 1 | PLL输出时钟 40MHz |
1.2.2 设计思路
本模块主要用于产生LCD驱动时序所需要的时钟，关于PLL的使用详细介绍请看下方链接：
http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=322&fromuid=100105
1.3 ROM模块设计
1.3.1 接口信号
| 信号名 | I/O | 位宽 | 定义 |
|---|---|---|---|
| address | I | 16 | ROM数据存放地址 |
| clock | I | 1 | ROM工作时钟40MHz |
| q | O | 8 | ROM输出数据 |
1.3.2 设计思路
本模块主要用于存储需要显示的图像数据，关于ROM的使用详细介绍请查看IP核右上角数据手册“Documentation”。
也可以参考以下链接链接额的ROM IP核配置介绍：
http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=1026&fromuid=9437
1.4 LCD驱动模块设计
1.4.1 接口信号
| 信号名 | I/O | 位宽 | 定义 |
|---|---|---|---|
| clk | I | 1 | 模块工作时钟 40MHz |
| rst_n | I | 1 | 系统复位信号，低电平有效 |
| hys | O | 1 | LCD 行时序信号 |
| vys | O | 1 | LCD 场时序信号 |
| lcd_de | O | 1 | LCD 数据输入使能信号 |
| lcd_rgb | O | 24 | LCD RGB信号，RGB格式为使用24位来表示一个像素，RGB分量都用8位表示，取值范围为0-255。 |
| lcd_dclk | O | 1 | LCD 数据采样时钟 |
1.4.2 设计思路

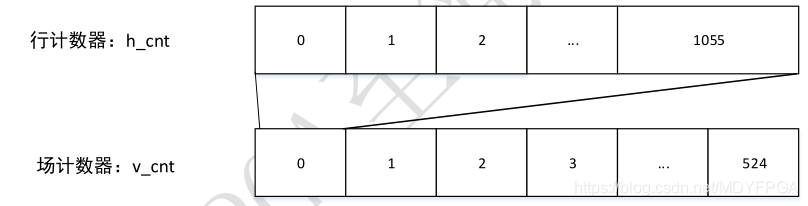

产生驱动LCD显示的行场时序信号，其计数器架构如下图所示：
行计数器h_cnt：该计数器用来计算行同步信号的帧长。加一条件为1，表示一直在计数。结束条件为数1056个，也就是一行有1056个像素。
场计数器v_cnt：该计数器用来计算场同步信号的帧长。加一条件为end_h_cnt，即行计数器的计数器的结束条件，表示每计数完一行像素就加一。结束条件为数525个，也就是一共有525行像素。
其中，在从存储图像“E”的ROM里读取数据的时候，有一个操作就是读取的地址从第8位开始，也就是说18位数据地址，低三位不读，读取的是e_rom_addr[16:3]。有这样一个操作的话就能实现对存储的图像进行8倍的放大显示。
1.4.3 参考代码
1. module lcd_driver(
2. clk ,//40MHz
3. rst_n ,
4.
5. hys ,
6. vys ,
7. lcd_de ,
8. lcd_rgb ,
9. lcd_dclk
10. );
11.
12. input clk ;
13. input rst_n ;
14.
15. output hys ;
16. output vys ;
17. output lcd_de ;
18. output [23:0] lcd_rgb ;
19. output lcd_dclk ;
20.
21. reg hys ;
22. reg vys ;
23. reg lcd_de ;
24. reg [23:0] lcd_rgb ;
25. wire lcd_dclk ;
26.
27. //1056
28. parameter THPW = 20 ;
29. parameter THB = 46 ;
30. parameter THD = 800 ;
31. parameter THFP = 210 ;
32.
33. //525
34. parameter TVPW = 10 ;
35. parameter TVB = 23 ;
36. parameter TVD = 480 ;
37. parameter TVFP = 22 ;
38.
39. parameter HDE_CENTRE = THD/2 ;//400
40. parameter VDE_CENTRE = TVD/2 ;//240
41.
42. parameter LOGO_X0 = (0 + (THB-1)) ;
43. parameter LOGO_X1 = (120 + (THB-1)) ;
44. parameter LOGO_Y0 = (0 + (TVB-1)) ;
45. parameter LOGO_Y1 = (55 + (TVB-1)) ;
46.
47. parameter E_X0 = ((HDE_CENTRE-200) + (THB-1)) ;
48. parameter E_X1 = ((HDE_CENTRE+200) + (THB-1)) ;
49. parameter E_Y0 = ((VDE_CENTRE-150) + (TVB-1)) ;
50. parameter E_Y1 = ((VDE_CENTRE+150) + (TVB-1)) ;
51.
52. reg [ 10:0] h_cnt ;
53. wire add_h_cnt ;
54. wire end_h_cnt ;
55. reg [ 9:0] v_cnt ;
56. wire add_v_cnt ;
57. wire end_v_cnt ;
58.
59.
60. wire active_area ;
61. reg logo_rom_area ;
62. reg [15:0] logo_rom_addr ;
63. wire [7:0] logo_rom_data ;
64. reg e_rom_area ;
65. reg [17:0] e_rom_addr ;
66. wire [7:0] e_rom_data ;
67. reg [2:0] e_rom_addr_low ;
68. reg e_sel ;
69.
70.
71.
72. always @(posedge clk or negedge rst_n) begin
73. if (rst_n==0) begin
74. h_cnt <= 0;
75. end
76. else if(add_h_cnt) begin
77. if(end_h_cnt)
78. h_cnt <= 0;
79. else
80. h_cnt <= h_cnt+1 ;
81. end
82. end
83. assign add_h_cnt = 1;
84. assign end_h_cnt = add_h_cnt && h_cnt == (THB + THD + THFP)-1 ;
85.
86.
87. always @(posedge clk or negedge rst_n) begin
88. if (rst_n==0) begin
89. v_cnt <= 0;
90. end
91. else if(add_v_cnt) begin
92. if(end_v_cnt)
93. v_cnt <= 0;
94. else
95. v_cnt <= v_cnt+1 ;
96. end
97. end
98. assign add_v_cnt = end_h_cnt;
99. assign end_v_cnt = add_v_cnt && v_cnt == (TVB + TVD + TVFP)-1 ;
100.
101. /*******************************************************/
102. //dclk
103. assign lcd_dclk = clk;
104.
105. //hsync
106. always @(posedge clk or negedge rst_n)begin
107. if(rst_n==1'b0)begin
108. hys <= 0;
109. end
110. else if(add_h_cnt && h_cnt==THPW-1)begin
111. hys <= 1;
112. end
113. else if(end_h_cnt)begin
114. hys <= 0;
115. end
116. end
117.
118.
119. //vsync
120. always @(posedge clk or negedge rst_n)begin
121. if(rst_n==1'b0)begin
122. vys <= 0;
123. end
124. else if(add_v_cnt && v_cnt==TVPW-1)begin
125. vys <= 1;
126. end
127. else if(end_v_cnt)begin
128. vys <= 0;
129. end
130. end
131.
132.
133. //lcd_de
134. always @(posedge clk or negedge rst_n)begin
135. if(rst_n==1'b0)begin
136. lcd_de <= 0;
137. end
138. else if(active_area)begin
139. lcd_de <= 1;
140. end
141. else begin
142. lcd_de <= 0;
143. end
144. end
145.
146. /********************************************************************/
147.
148. assign active_area = h_cnt>=(THB-1) && h_cnt<(THB+THD-1) && v_cnt>=(TVB-1) && v_cnt<(TVB+TVD-1);
149.
150.
151. always @(*)begin
152. logo_rom_area = h_cnt >=LOGO_X0 && h_cnt < LOGO_X1 && v_cnt >= LOGO_Y0 && v_cnt < LOGO_Y1;
153. end
154.
155. always @(*)begin
156. e_rom_area = h_cnt >=E_X0 && h_cnt < E_X1 && v_cnt >= E_Y0 && v_cnt < E_Y1;
157. end
158.
159.
160. always @(posedge clk or negedge rst_n)begin
161. if(rst_n==1'b0)begin
162. lcd_rgb <= 0;
163. end
164. else if(active_area)begin
165. if(logo_rom_area)
166. lcd_rgb <= {logo_rom_data[7:5],5'b11111,logo_rom_data[4:2],5'b11111,logo_rom_data[1:0],6'b111111};
167. else if(e_rom_area)
168. lcd_rgb <= {24{e_sel}};
169. else
170. lcd_rgb <= {24{1'b1}};
171. end
172. else begin
173. lcd_rgb <=0;
174. end
175. end
176.
177.
178. always @(*)begin
179. logo_rom_addr = (h_cnt-LOGO_X0) + 120*(v_cnt-LOGO_Y0);
180. end
181.
182. always @(*)begin
183. e_rom_addr = (h_cnt-E_X0) + 400*(v_cnt-E_Y0);
184. end
185.
186.
187.
188. always @(posedge clk or negedge rst_n)begin
189. if(rst_n==1'b0)begin
190. e_rom_addr_low <= 0;
191. end
192. else begin
193. e_rom_addr_low <= e_rom_addr[2:0];
194. end
195. end
196.
197. always @(*)begin
198. e_sel = ~e_rom_data[7-e_rom_addr_low];
199. end
200.
201.
202. fpga_rom u_fpga_rom(
203. .address (logo_rom_addr),
204. .clock (clk ),
205. .q (logo_rom_data));
206.
207. e_rom u_e_rom(
208. .address (e_rom_addr[16:3] ),
209. .clock (clk ),
210. .q (e_rom_data ));
211.
212.
213. endmodule
1.5 效果和总结
以下为工程上板后的现象效果图：

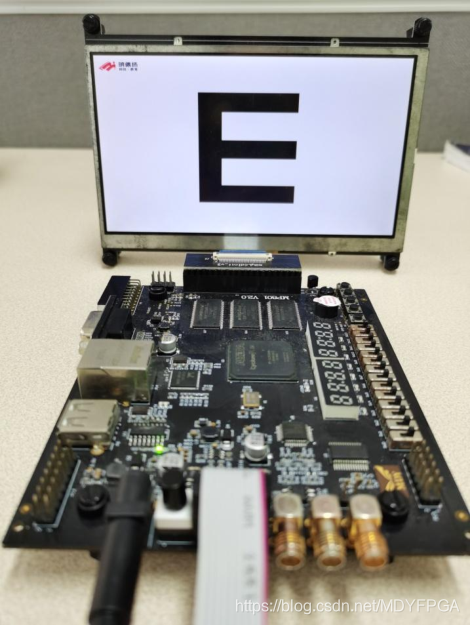

mp801开发板

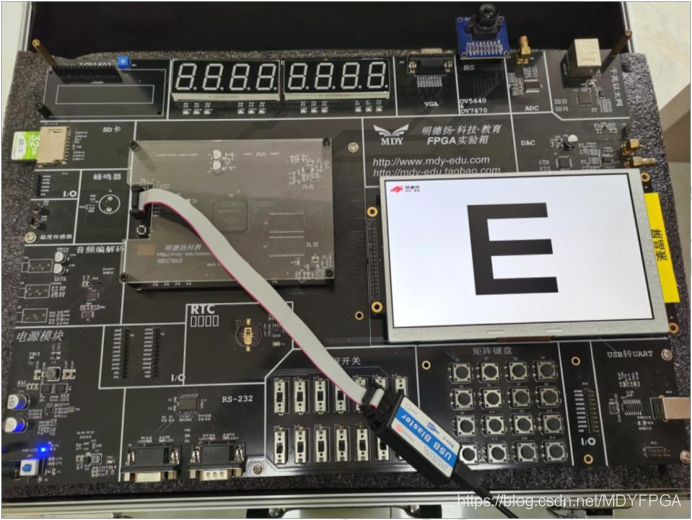

ms980试验箱
感兴趣的朋友也可以访问mdy论坛进行FPGA相关工程设计学习，也可以看一下我们往期的文章。
