I2C驱动12864液晶模块程序分享ARDUINO UNO

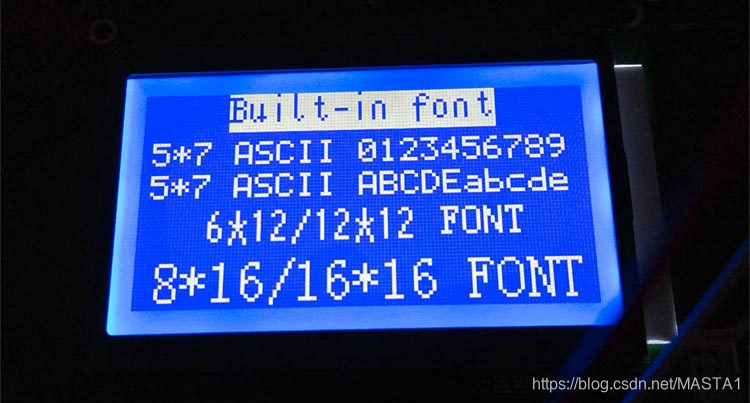

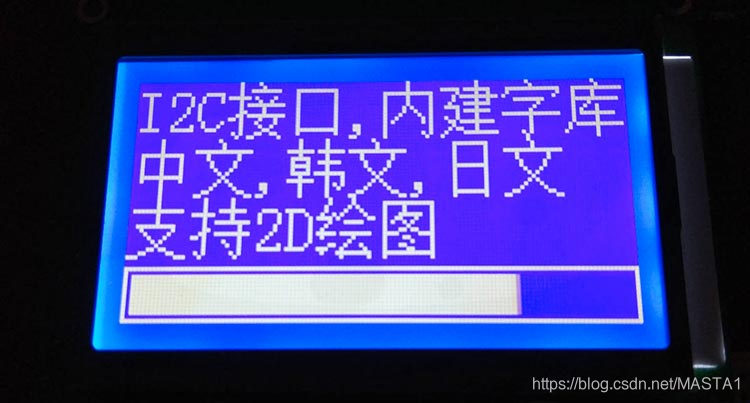

本文介绍了如何使用I2C驱动RSCG12864B01液晶模块,主要涉及Arduino UNO、Wire库和RSCG12864B01的接线与配置。通过示例代码展示了汉字、字符、图像的显示方法,以及屏幕亮度设置、反白显示等功能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

I2C驱动12864液晶模块程序分享(ARDUINO UNO)

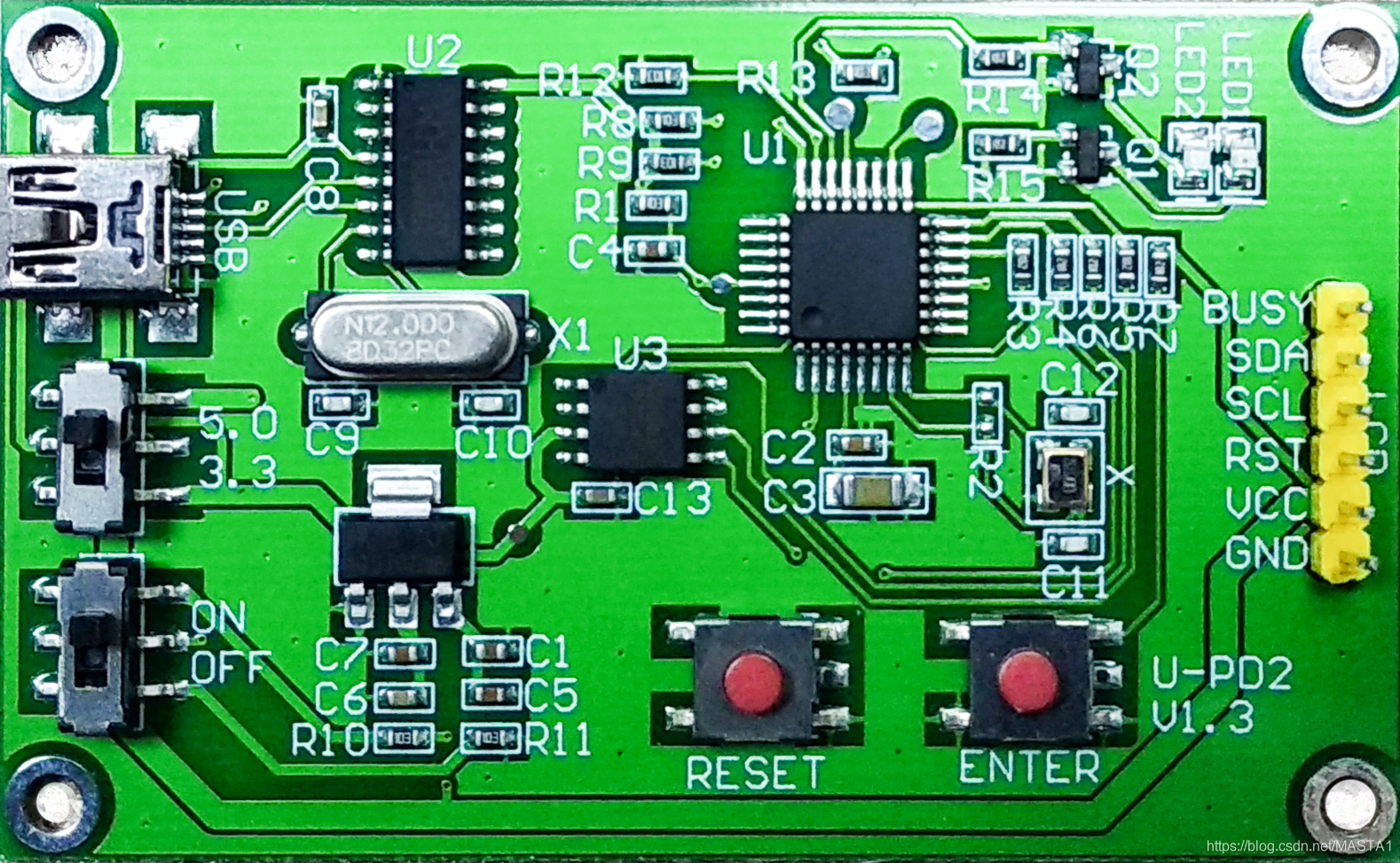

材料:RSCG12864B01液晶模块;ARDUINO UNO板, U-PD2图片下载器,5v电源,RSCG12864B规格书
I2C控制的RSCG12864B01屏幕,是一款非常有用。就来分享一下这个屏幕的使用教程。

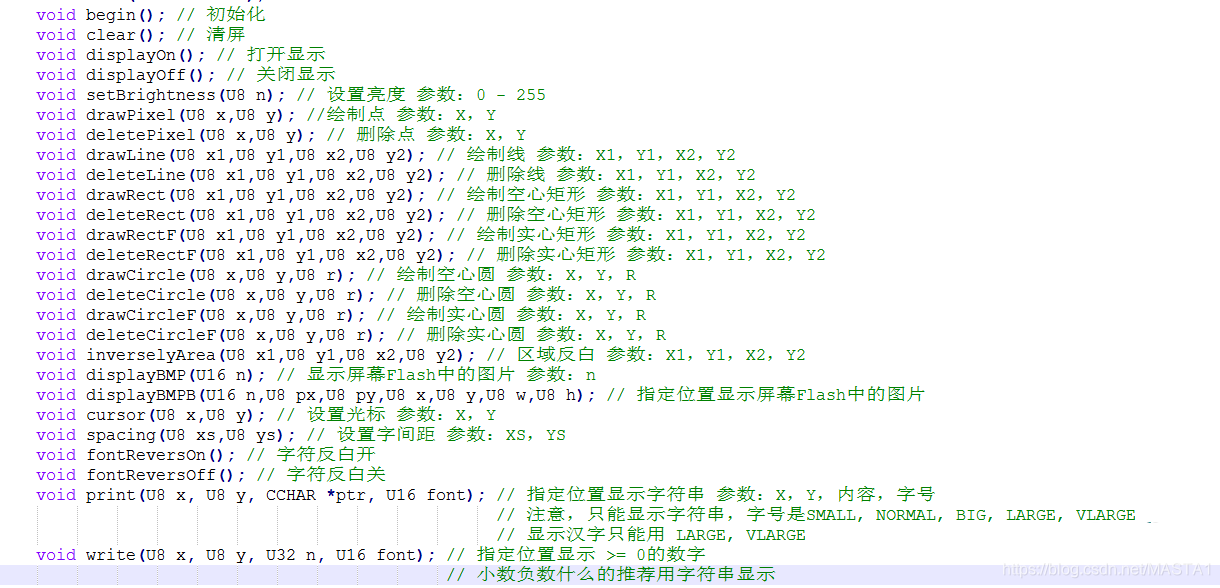

采用Arduino标准的Wire库去驱动RSCG12864B01屏幕,只需要注意I2C总线的电平即可(这个RSCG12864B01是5V的,Arduino ARM系列的是3.3V,所以需要用购买3.3V版本的液晶屏,否则会损坏控制板)。

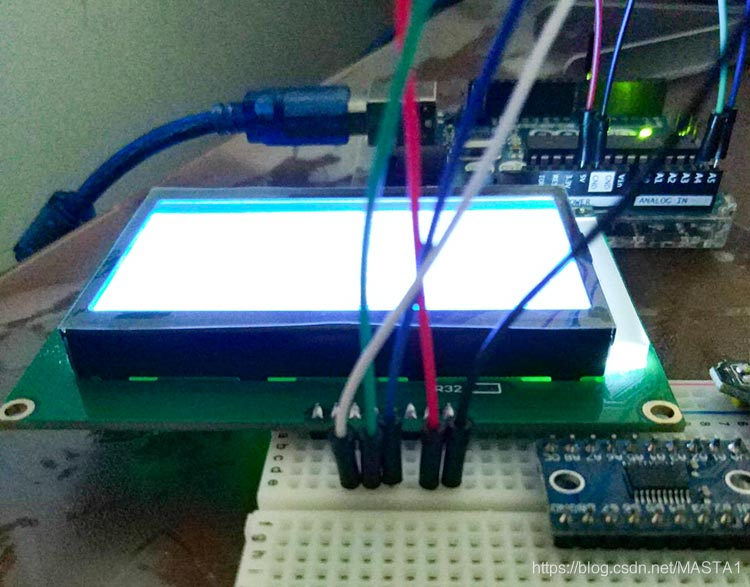

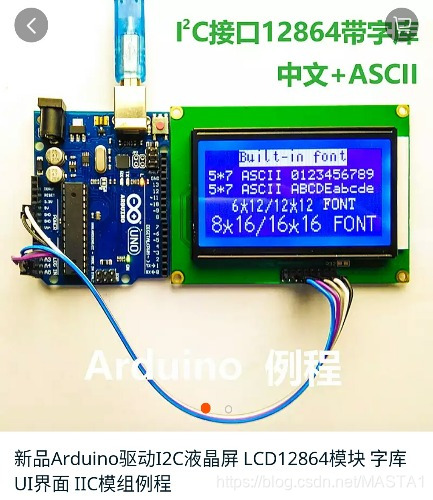

新封装的库已经在UNO上跑了Example,没有问题,现在上几张图来给大家看一下效果,随后再介绍内部的函数使用。ARDUINO与RSCG12864B01液晶屏的接线

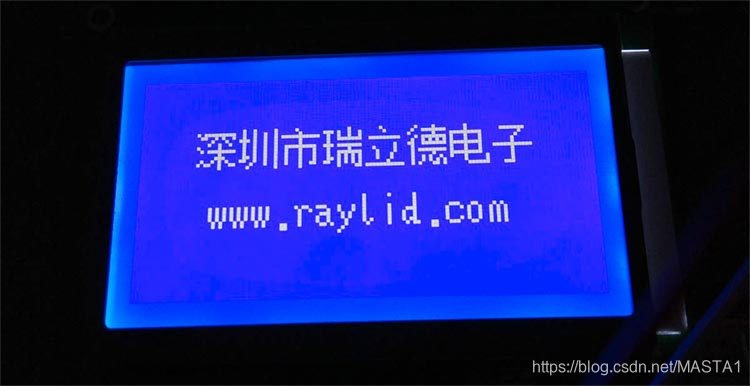

调用内置的16*16点阵的汉字

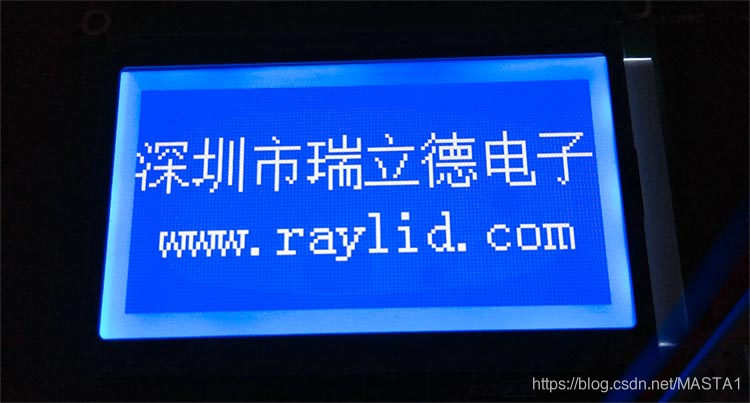

调用内置的12*12点阵的汉字
在这里插入图片描述
在这里插入图片描述
