本文档详细介绍了如何使用STM32F103C8T通过I2C接口驱动RSCG12864B液晶显示屏。内容涵盖硬件连接、控制原理和程序设计，包括使用STM32CubeMX生成项目文件，添加RAYLID提供的应用库，以及在main函数中添加显示代码的步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

2C总线硬件简单，资源消耗少，只有时钟和数据线。协议设计精巧、易用、灵活；可以传输数据、指令、地址，因此使用广泛，现在几乎所有的MCU及各种控制器都集成了I2C总线。本文章主要介绍I2C接口LCD在STM32环境下的调试方法。
l 硬件资源
—LCD:RSCG12864B(内建字库、支持基础图形绘制、图片存储功能)
—MCU：STM32F103C8T
l 控制原理
—此例用STM32F103C8T的I2C1控制RSCG12864B
—PB7(SDA)连接RSCG12864B的SDA,PB6(SCL)连接RSCG12864B的SCL
—RSCG12864B内部自带复位信号，同时支持通过RST硬件复位。
—RSCG12864的BUSY信号为忙反馈信号，可连接MCU的任意IO口判断处理。如果画面更新频率不高的话，此信号悬空处理即可。A0,A1为地址信号，具体详见产品手册。
stm32与1286接线
l 程序设计
—此例介绍采用“STM32CubeMX”工具（下载地址https://www.st.com：）生产项目文件，并在项目文件中添加RAYLID提供的应用库，实现对LCD控制的方法。
—项目程序生成步骤
1:打开“STM32CubeMX”–>File–>New Project

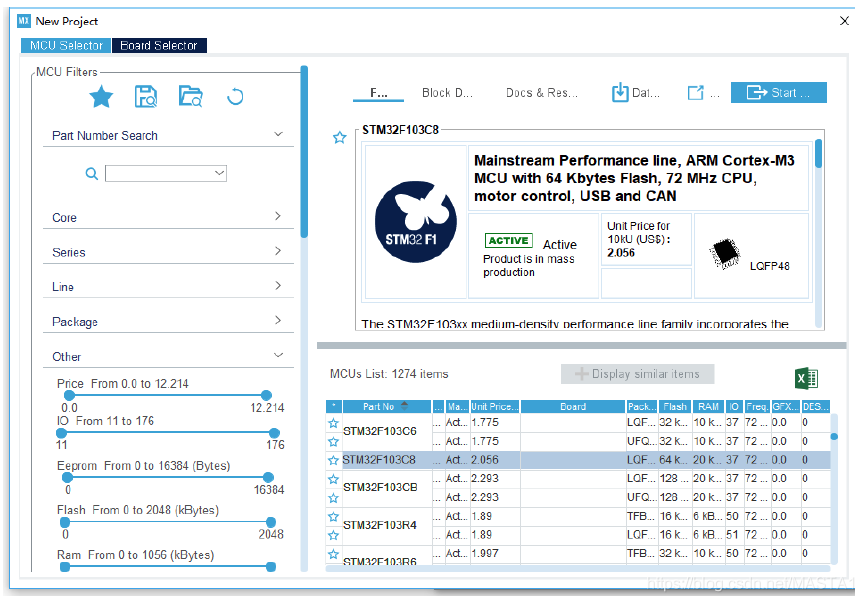

在这里插入图片描述
2.选择MCU型号

最低0.47元/天解锁文章
