热界面材料作为芯片散热系统的关键组成,其导热性能直接决定热量传递效率,精准测量导热系数对材料筛选与优化至关重要。紫创测控luminbox聚光太阳光模拟器凭借光谱匹配性好、功率可调范围宽、加热均匀性高等优势,突破传统导热测量方法的局限,为芯片热界面材料提供了高效、精准的测量方案。本文将详解聚光太阳光模拟器在芯片热界面材料的热传导机理、导热测量方法、原理以及应用优势。
一、聚光条件下的材料热传导机理

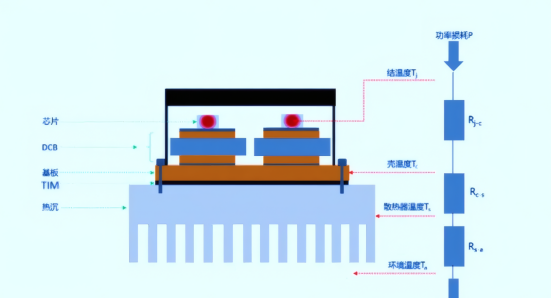

芯片的热传导机理
热界面材料在高热流环境下的热传导,是决定芯片封装热管理效率的核心,也是评估其在实际芯片工况下散热性能的关键。聚光加热模式下,热界面材料的热传导呈现显著瞬态特征。实验表明,10Hz 调制频率对应的热波穿透深度约 100μm,与典型超薄热界面材料厚度匹配,确保热扩散信息的完整捕获。
高导热材料(>5 W/(m・K))的温度相位滞后显著小于低导热材料,这一特性为导热系数反演提供了敏感表征参数。通过建立三维热传导数值模型,系统分析聚光功率、调制频率与材料导热性能的关联规律,可实现各向异性导热系数的精准提取,解决了传统方法难以表征材料方向性热性能的难题。
二、芯片热界面材料的导热测量方法
1. 样品制备
选取硅脂、相变材料、纳米复合材料等典型芯片热界面材料,制备直径 20-50 mm、厚度 0.1-1 mm 的圆形样品,确保样品表面平整无缺陷,减少接触热阻对测量结果的影响。
2.实验搭建
将样品固定在导热系数测量夹具中,上下表面分别贴合铜质散热块与温度传感器。调整聚光太阳光模拟器的聚光倍数与照射角度,使热流垂直均匀覆盖样品表面,同时通过控温单元维持环境温度稳定在 25℃±0.5℃。
3.数据采集与处理
启动聚光太阳光模拟器后,待样品达到热稳态(温度波动≤0.1℃/min),记录输入热功率与上下表面温差数据。每组样品重复测量 3 次,取平均值作为最终导热系数结果,通过标准差分析测量重复性。
三、聚光太阳光模拟器的技术原理
1. 核心构成

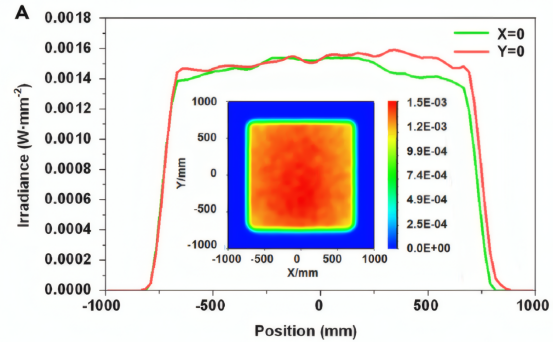

聚光太阳光模拟器的辐照分布
聚光太阳光模拟器主要由光源系统、聚光光学系统、光谱校正模块与控温单元组成。光源采用氙灯模拟太阳光光谱,通过凹面反射镜与凸透镜组合实现功率聚光,可提供500多个太阳的高聚光能量(1sun=1000w/m²),可调节匹配芯片实际工作热负荷。
2. 测量原理
基于稳态热传导定律,当聚光太阳光模拟器产生的恒定热流垂直作用于热界面材料样品时,样品上下表面形成稳定温度差。通过高精度热电偶测量温差数值,结合样品厚度、面积与输入热功率,依据公式 λ=Q・d/(A・ΔT) 计算导热系数(λ 为导热系数,Q 为热流量,d 为样品厚度,A 为样品面积,ΔT 为上下表面温差)。
四、聚光太阳光模拟器的应用优势
与传统方法相比,聚光太阳光模拟器测量具备三大突出优势:
非破坏性,无需接触样品,保持了材料的原始状态;
高时空分辨率,能够实现微米尺度的局部热物性分析;
快速瞬态响应,可模拟真实芯片的瞬态热负荷。
聚光太阳光模拟器凭借其高功率密度、光谱匹配性与加热均匀性,为芯片热界面材料的导热测量提供了可靠的解决方案。该方法有效克服了传统接触式测量的局限性,实现了非破坏、高精度的热物性表征,尤其适用于超薄与各向异性新材料。其提供的在高热流条件下的性能数据,对于材料筛选和配方优化具有重要指导意义。

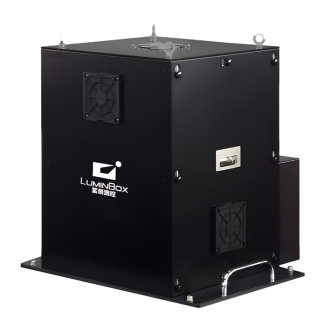

Luminbox 聚光太阳光模拟器
紫创测控Luminbox 聚光太阳光模拟器以高性能氙灯为核心光源,精准复现AM1.5G 太阳光谱(可选 AM0、AM1.5D 光谱版本),可输出高聚光能量,辐照稳定可控,可为环境模拟、材料测试及航空航天验证提供专业光照解决方案。

可提供500多个太阳的高聚光能量(1sun=1000w/m²)
时间不稳定性和光谱匹配JIS C 8912/IEC 60904-9 2nd/ASTM E927-5的A Class标准
紫创测控Luminbox的聚光太阳光模拟器已应用于材料科学、新能源、航空航天等领域,推动科研与产业创新。未来,Luminbox将持续优化聚光技术,提升光谱适配性与辐照稳定性,为更多高要求场景提供更高效的解决方案。
