太阳光模拟器的紫外线老化测试标准

紫外线通过破坏分子键引发材料降解，表现褪色、开裂、强度下降等问题，太阳光模拟器凭借精准复现太阳光谱的能力，成为紫外线老化测试的核心设备，紫外线老化测试通过人工模拟太阳光紫外波段（200-400nm），结合温度、湿度等参数，加速材料老化过程，快速评估其耐候性。紫创测控LuminBox太阳光模拟器依托全光谱模拟与精准控制技术，可为紫外线老化测试提供可靠硬件支撑。

一、紫外线老化测试的重要性

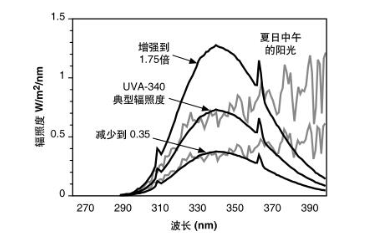

太阳光模拟器的不同辐照度的紫外线测试

太阳光模拟器可突破自然光照的局限：一方面可精准复现 UVA（320-400nm）、UVB（280-320nm）等特定波段，确保测试条件稳定；另一方面能灵活调节辐照度、温度、湿度，模拟不同地域环境，将自然环境下数年的老化过程缩短至实验室数百小时。从产业角度看，该测试是产品研发与质量控制的关键。如汽车外饰需通过测试确保 5 年无明显褪色，光伏组件封装材料需耐受 25 年户外辐射，通过测试可提前发现问题，降低市场风险。

二、紫外线老化的测试标准

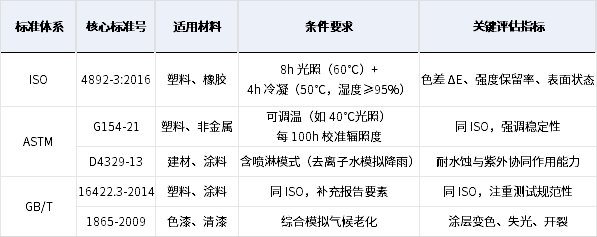

紫外线老化测试标准核心要素对照表

1. ISO 4892测试标准

ISO 4892-3:2016是通用核心标准，适用于高分子材料：

光源：规定用荧光紫外灯，UVA-340 灯光谱匹配正午太阳光紫外波段（主峰 340nm），适合模拟真实环境；UVB-313 灯（主峰 313nm）老化速度快，但可能与自然老化存在偏差。

循环条件：典型 “光照 - 冷凝” 循环为 8 小时光照+4 小时冷凝，模拟昼夜交替的自然场景。

评估指标：要求测试前后通过色差仪测 ΔE 值、万能试验机测强度保留率，以及观察表面开裂等物理状态。

2. ASTM G154测试标准

ASTM G154-21与 ISO 4892-3 兼容，更强调操作规范：要求每100小时校准紫外辐照度，确保测试稳定性；允许按材料特性调整温度，增强灵活性。

ASTM D4329-13 (2018) 则聚焦 “紫外 - 水” 协同作用，引入喷淋模式（去离子水模拟降雨），规定喷淋时间占比，适用于户外建材、涂料测试。

3. GB/T 16422测试标准

GB/T 16422.3-2014 等效采用 ISO 4892-3:2006，技术内容一致，同时补充了测试报告必备要素（如样品来源、循环参数），为国内企业提供与国际接轨的依据。

此外，GB/T 1865-2009《色漆和清漆 人工气候老化》虽以氙灯为主，但对紫外波段控制要求（300-400nm 辐照度偏差≤10%）与荧光紫外测试相通，适用于涂层评估。

三、紫外线老化测试项目

材料在紫外光作用下分子结构发生变化

颜色变化：通过 CIE LAB 系统测色差（ΔE），如汽车涂料要求 ΔE≤3（肉眼不可见）；

机械性能：测试拉伸强度、断裂伸长率保留率，如聚乙烯薄膜需保留≥80% 原始强度；

表面状态：显微镜观察开裂（1-5 级）、起泡数量、粉化程度（擦拭失重）；

光学性能：测透光率（如光伏玻璃要求≥90%）、雾度变化，适用于透明材料；

化学结构：红外光谱分析特征峰变化（如羰基指数增长），量化降解程度。

紫外线老化测试标准的严谨性，决定了材料耐候性评估的科学价值，而太阳光模拟器的技术实力则是标准落地的核心保障。紫创测控 Luminbox太阳光模拟器满足多标准兼容紫外线老化测试需求，推动各行业在标准化框架下实现材料耐候性技术的迭代升级，为可持续发展注入精准测试的科技动能。

紫创测控 Luminbox 紫外 UV 固化太阳光模拟器

紫创测控 Luminbox 紫外 UV 固化太阳光模拟器采用 LED 蜂窝状投射结构灯阵与特殊光学系统，以 365nm 单波长精准输出，在提供高效 UV 固化光照的同时，又能匹配紫外线老化的测试标准中对光源稳定性、均匀性的严苛要求，为材料紫外老化测试提供可靠的光源基准。​

核心性能：不均匀性≤±10%，稳定度 <±5%，能量在 150-250mW/cm² 连续可调；

长效节能：10000 小时超长使用寿命，为传统汞灯的 10 倍以上；

灵活适配：可定制 20mm 至 4000mm 有效照射区域。

作为紫外线老化测试的创新设备，紫创测控Luminbox太阳光模拟器凭借稳定光照与节能优势，既能支持加速老化实验，也能满足涂层、薄膜材料的耐候性评估，其光谱匹配度与参数可控性已在材料化学、智能汽车等领域的紫外老化测试中得到验证，成为衔接 UV 固化工艺与耐候性标准测试的关键解决方案。
