呼吸灯DIY：PWM调光技巧全攻略

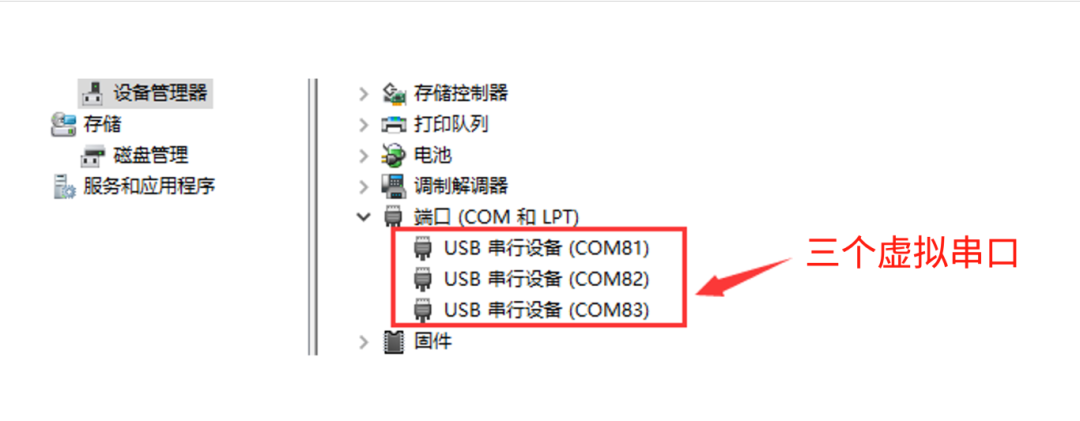

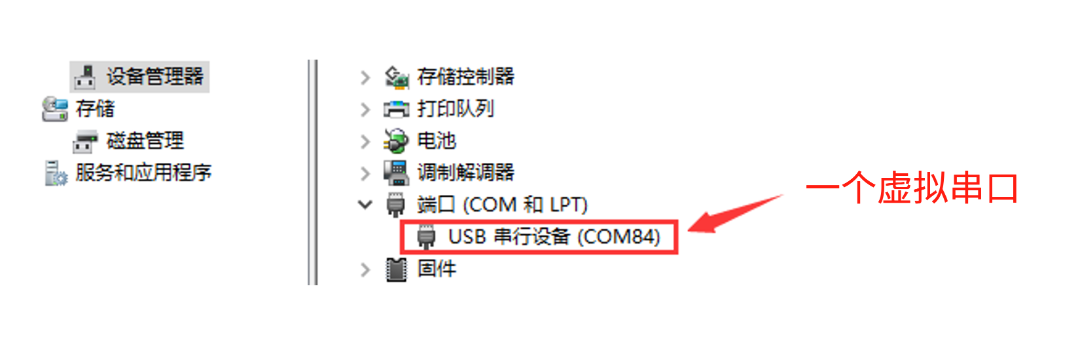

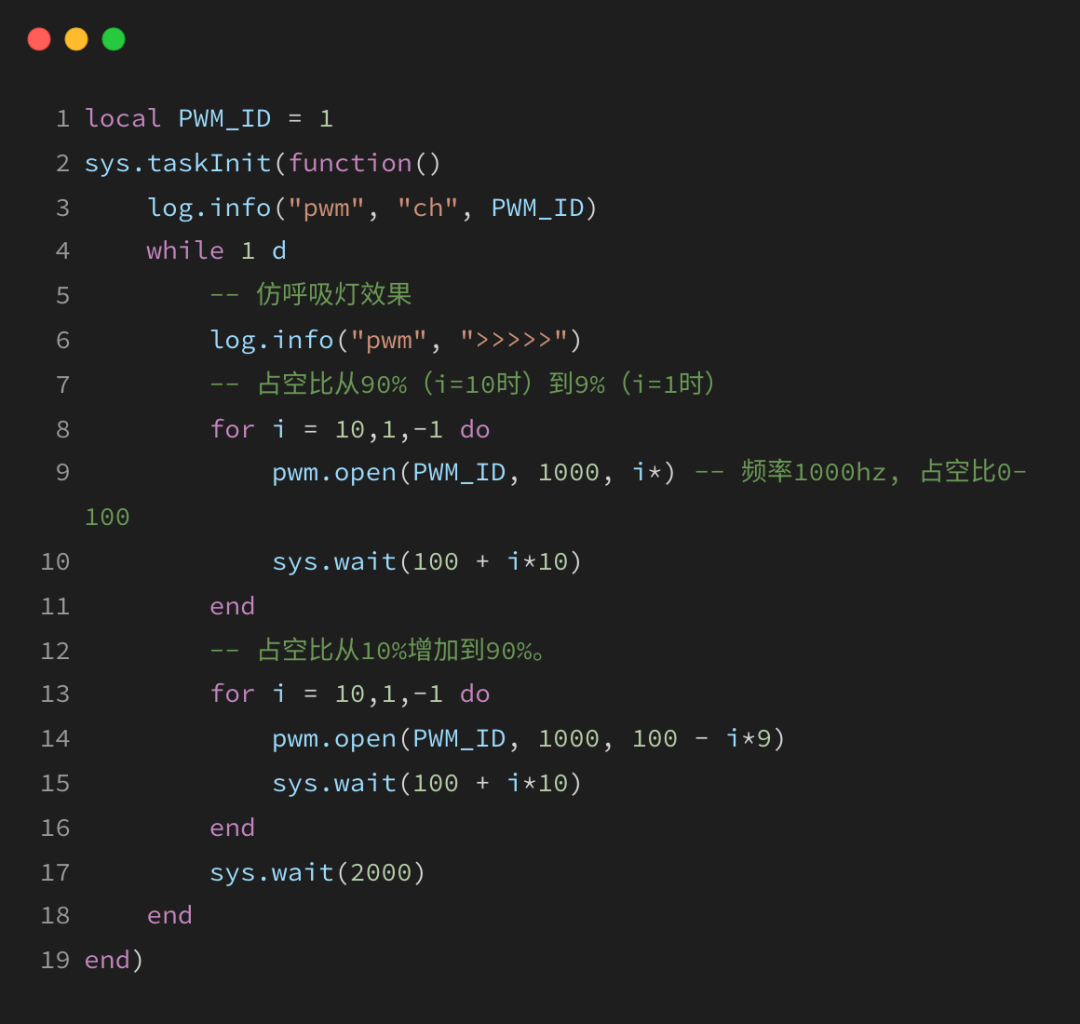

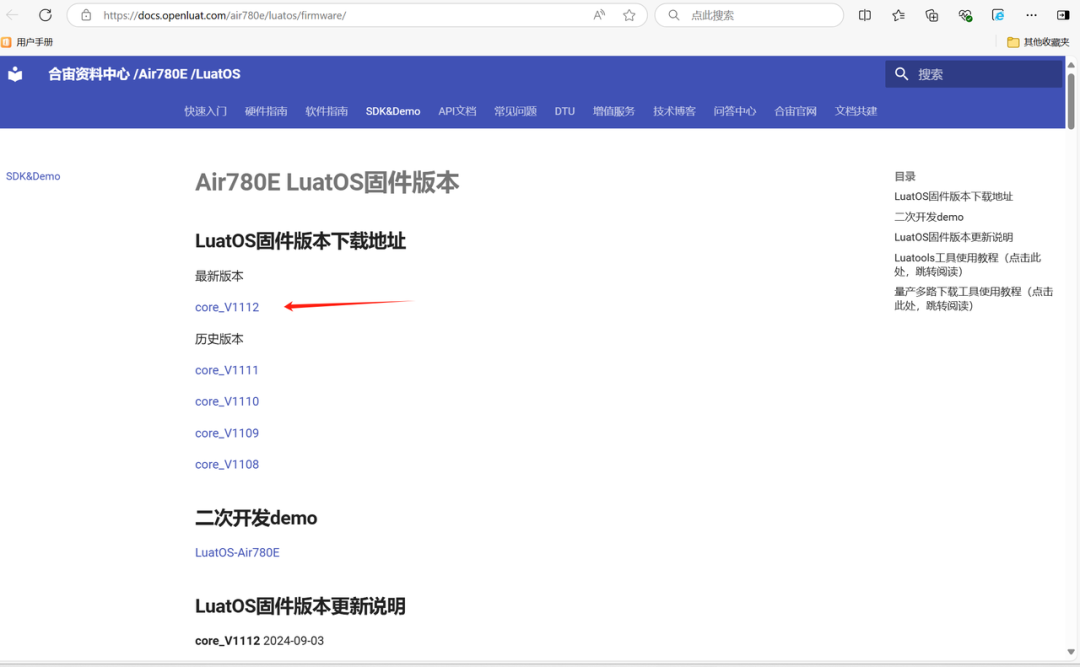

本次我会把PWM调光技巧传授给大家，希望大家有所收获。本文将以合宙低功耗4G模组经典型号——Air780E为例，展示PWM（脉冲宽度调制）输出呼吸灯的实现方法，帮助大家深入理解如何在项目中应用PWM技术。

一、PWM概述

---

1.1 PWM是什么

脉冲宽度调制PWM，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。

PWM具有高效、控制精度高及实现简便等优点，但PWM信号可能产生高频噪声，需要滤波以减小干扰。另外，某些应用需要特定的硬件支持，如支持PWM输入的微控制器或电路。

要想使用PWM，还需先了解PWM的相关参数：

• PWM的频率：
  是指1秒钟内信号从高电平到低电平再回到高电平的次数（一个周期），也就是说一秒钟PWM有多少个周期。单位：Hz。

• PWM的周期：
  T=1/f 周期=1/频率

  例：如果频率为50Hz，T=1/50=0.02s，也就是说一个周期是20ms；

  1s=1000ms，那么一秒钟就有50次PWM周期。

• PWM的占空比：
  是一个脉冲周期内，高电平的时间占整个周期时间的比例。单位：% (0%-100%)

  例：一个周期10ms，高电平占8ms，那么此占空比就是8/10=80%。

1.2 PWM原理

单片机的IO引脚输出的是数字信号，且只能输出1和0。那如果TTL电平中，高电平为5V，低电平为0V，但是我们想要输出不同的模拟电压，比如输出3.75V应该怎么操作？

此时要用到PWM，通过改变IO口输出方波的占空比，得到不同的模拟电压。

3.75/5=0.75，也就是高电平时间占整个周期的75%，即占空比为75%，可得到模拟电压3.75V。

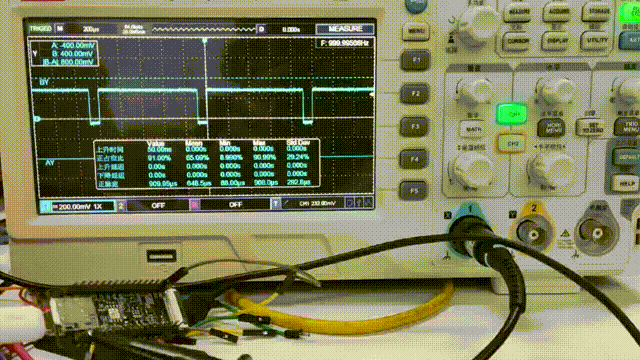

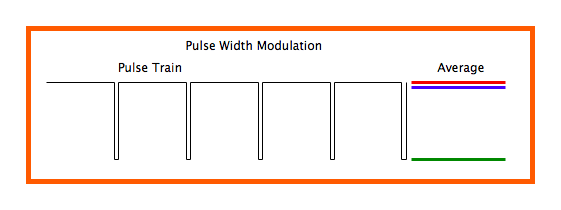

注意上图中蓝线，代表着输出的模拟电压，占空比越大，则模拟电压也越大。

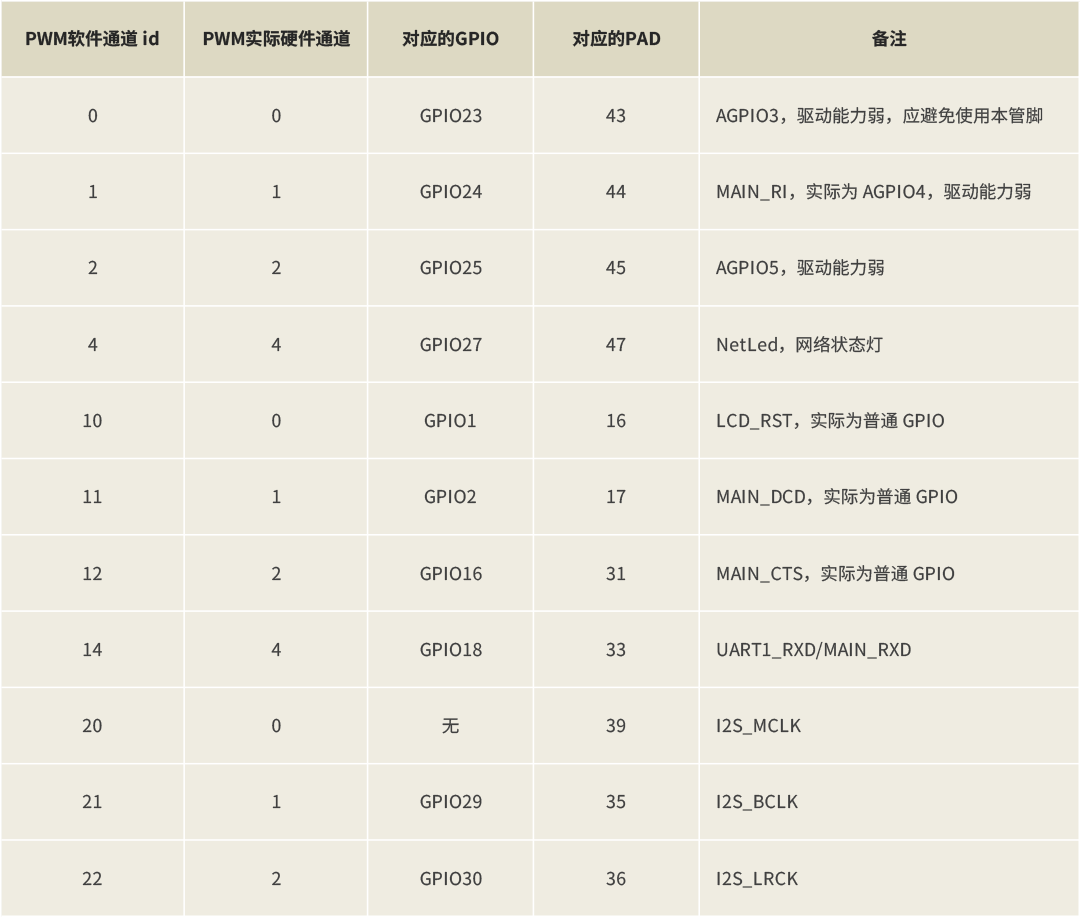

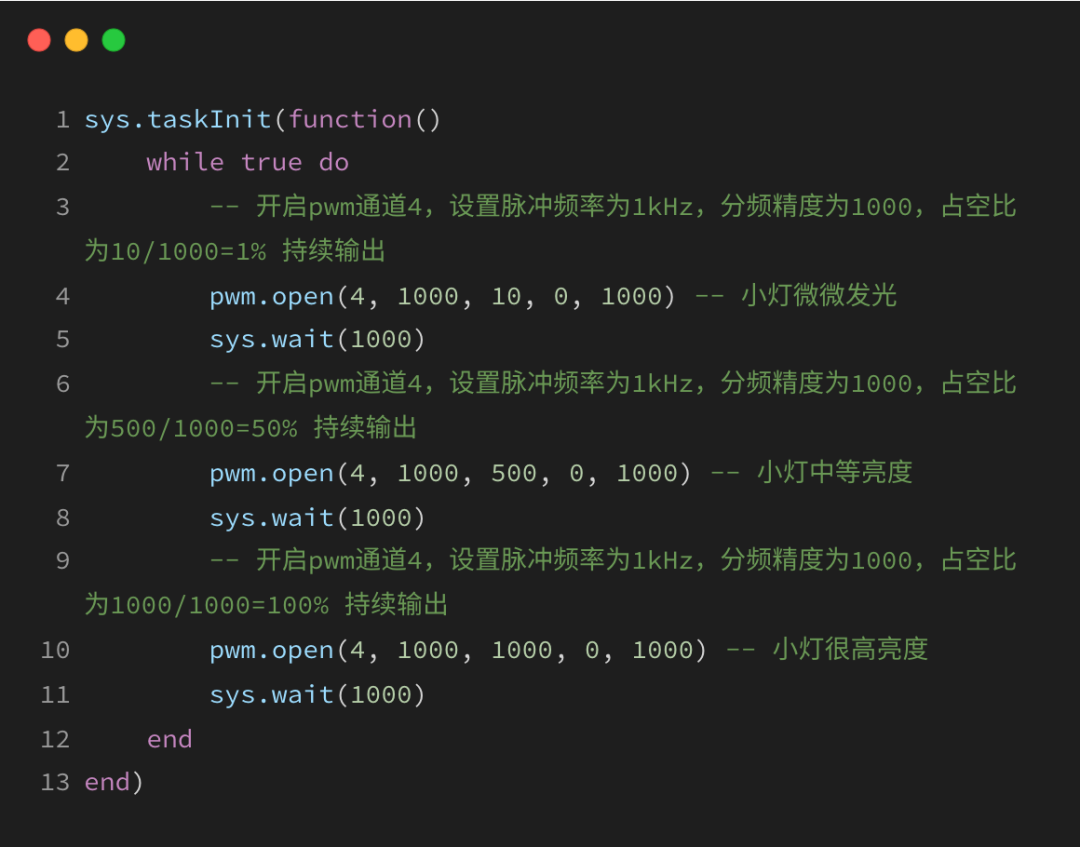

1.3 PWM通道说明
