LED调光之 PWM调光和CCR模拟调光的区别

PWM调光和CCR模拟调光的区别

编者：Romeo

一：什么是PWM调光

1.1 PWM调光概念

PWM （Pulse Width Modulation）调光也称为脉宽调制调光，主要是通过在一个周期内通过控制占空比的方式来实现调光的效果。其不止应用于LED照明领域，也广泛应用于电机、阀门、温度等工业化的应用中。不过在这里我们只谈其在LED照明技术领域的应用。

1.2 PWM调光概述

先来理解三个名词： 1）周期 2）PWM频率 3) 占空比
周期（T）：一个完整的高低电平的信号周期。 单位：秒/s。
PWM频率（f）：f=1/T 单位：Hz

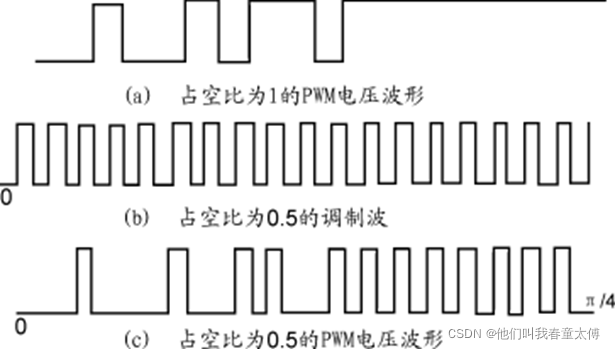

占空比（D）：PW/T*100%
通俗的来理解就是在一个周期内通过反复的开关灯来实现调光的效果。且因为要做到不可视化的开关来进行调光，故这个PWM频率普遍应在200Hz以上。
例如：

当PWM频率为40Hz时，对应的一个周期就是25ms.
40Hz*T=1 即T为0.025s，即为25ms

而要想做到调光的效果，及可通过控制在一个周期内高电平（亮灯）的持续时间来实现。
例如&
