一，用for循环控制LED灯亮度

代码：

void setup() {
  pinMode(9,OUTPUT);
  Serial.begin(9600);
}

void loop() {
  // put your main code here, to run repeatedly:
for (int bright = 0; bright<255;bright++){
  analogWrite(9,bright);
  Serial.println(bright);
  delay(10);
}
for (int bright =255; bright>0;bright--){
  analogWrite(9,bright);
  Serial.println(bright);
  delay(10);
}
}

for

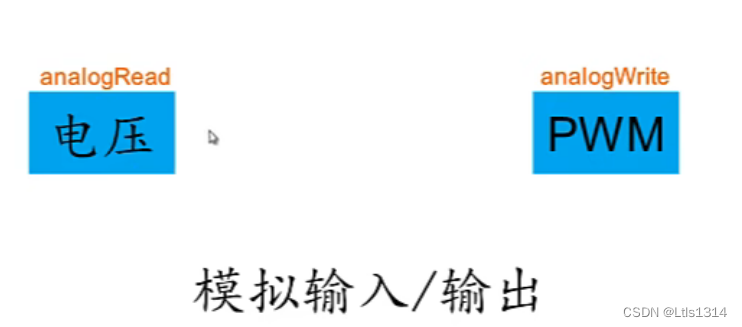

2.analogRead()的熟悉与电位器控制LED亮度

analogRead()

说明

本指令用于从Arduino的模拟输入引脚读取数值。Arduino控制器有多个10位数模转换通道。这意味着Arduino可以将0－5伏特的电压输入信号映射到数值0－1023。

换句话说，我们可以将5伏特等分成1024份。0伏特的输入信号对应着数值0，而5伏特的输入信号对应着1023。

注意：在模拟输入引脚没有任何连接的情况下，用analogRead()指令读取该引脚，这时获得的返回值为不固定的数值。这个数值可能受到多种因素影响，如将手靠近引脚也可能使得该返回值产生变化。

map()函数-等比映射

map()可以用来将某一数值从一个区间等比映射到一个新的区间。

语法
map (x, in_min, in_max, out_min, out_max)

注意

map()不会将数值限制在映射区间内。

注：不同的开发板的模拟输出与输入不同

代码：

void setup() {
  // put your setup code here, to run once:
Serial.begin(9600);
pinMode(9,OUTPUT);
}

void loop() {
  // put your main code here, to run repeatedly:
int analogInputVal = analogRead(A0);
int bright = map(analogInputVal,0,1023,0,255);//将模拟输入数值（0~1023）等比映射到（0~255）
Serial.println(analogInputVal);
analogWrite(9,bright);
}

实物演示：

LED
