一、为什么会有保护模式

8086实模式中，内存寻址如下：

逻辑地址 = 段寄存器(16 位) : 偏移(16 位)
物理地址 = 段值 << 4 + 偏移

在这种模式下，只能访问1MB的内存。而且实模式中没有权限检查，没有隔离，内存任意读写，这就导致内存写错系统直接崩溃。

后来80386引入保护模式 (Protected Mode)：

地址空间扩展到4GB
引入权限级别（Ring0~Ring3），用于区别内核态/用户态
引入段机制 + 分页机制，能够对内存访问进行安全检查

在保护模式中，段寄存器不再直接参与“地址 = 段值 << 4 + 偏移”，而是变成了：

段寄存器中存放的是段选择子 (Selector)，一个16位编号
通过GDT/LDT获取段描述符 (Descriptor)
从描述符中得到：Base（段基址）、Limit（段界限）Attributes（属性中包含段类型、特权级别等信息）
计算出线性地址：线性地址 = Base + 偏移
最终通过线性地址映射到物理内存中

二、保护模式下有哪些段寄存器？

x86里一共有 8 个段相关寄存器：

CS：代码段寄存器（指令取址用）
DS：数据段寄存器（普通数据访问默认用）
SS：栈段寄存器（push/pop、call/ret 等用）
ES / FS / GS：额外的数据段，主要给“字符串指令”或“特殊用途”用
LDTR：局部描述符表寄存器（指向LDT）
TR：任务寄存器（指向当前TSS）

三、段选择子（Selector）

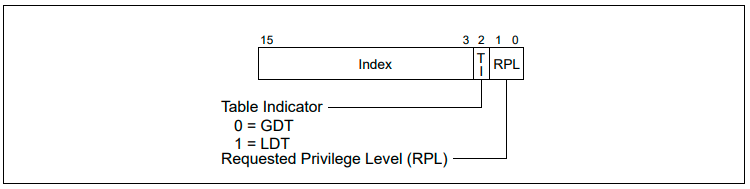

段寄存器可见的部分只有16位，这16位就是段选择子：

blog.csdnimg.cn/direct/80a873ce558a4bd0b2b02fb8cfdf8c19.png)

Index（高 13 位）：段描述符在 GDT/LDT 中的下标
TI（Table Indicator，第 2 位）：
- 0：在 GDT 里找
- 1：在 LDT 里找
RPL（Requested Privilege Level，低 2 位）：请求特权级，一般是0或3

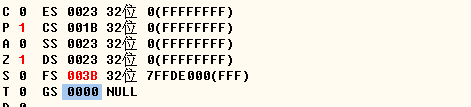

当前我们使用windows xp进行实验，使用ollydbg打开notepad.exe：
在这里插入图片描述
其中DS/ES/SS都是0x23，我们把它拆成二进制看一下：

0x23 = 0010 0011b

Index = 高 13 位 = 0000000000100b = 4
TI    = 第 2 位  = 0  → 在GDT中查
RPL   = 低 2 位  = 11b = 3  → Ring 3（用户态）

所以0x23的含义为在GDT中取第4项描述符，这个段是以Ring 3权限访问的。

四、段描述符（Descriptor）

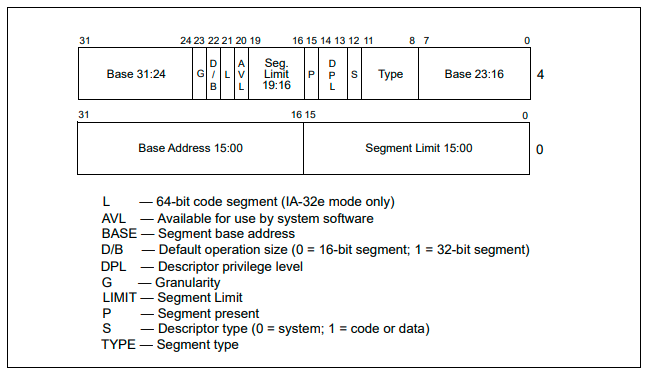

段描述符就是真正定义这个段的结构，在GDT或者LDT中可以查看。段描述符的基本布局如下：
在这里插入图片描述

Base（基址，总共32位）
- 低16位：Base[15:0]
- 中8位：Base[23:16]
- 高8位：Base[31:24]
Limit（段界限，总共20位）
- 低 16 位：Limit[15:0]
- 高 4 位：Limit[19:16]
属性（Attribute）
- Type：代码段/数据段/系统段，是否可读写、是否可执行等
- S：描述符类型（系统段/代码数据段）
- DPL：描述符特权级（0~3）
- P：存在位（Present）
- G：粒度位（Granularity）
- D/B：默认操作数大小或者栈指针大小（32/16 位）
- AVL 等少量辅助位

对于Limit只有20位，看似只能描述1MB（20位）空间。但实际上需要配合G位来确定这个段的大小：

G = 0：按字节粒度
段大小 = Limit + 1 字节
G = 1：按 4KB 粒度
段大小 = (Limit << 12) | 0xFFF

所以在G=1时，段能够描述4GB空间，线性地址范围：

0x00000000 ~ 0xFFFFFFFF

这就是所谓的平坦段，整个0~4GB被看成一个大段，配合分页机制来做真正的隔离。

五、GDT 与 GDTR

1. GDT：全局描述符表

GDT 是一个数组：每项 8 字节，每项一个描述符
基地址 + 限长存放在一个特殊寄存器 GDTR 中
所有 TI=0 的段选择子，都是在GDT中查描述符

在 Windows XP 下，系统启动后会把 GDT 放在内核空间某个地址上。

2. GDTR 的结构与读取

GDTR 是一个48位寄存器：

低 16 位：GDT限长（字节数 - 1）
高 32 位：GDT基地址

在代码里不能直接用 mov 读 GDTR，需要专门的指令：

SGDT m：把 GDTR 的 48 位值存到内存操作数 m 中
- 权限要求：Ring 0/3 都可以使用（XP 下用户态也可以用）
LGDT m：从内存中加载 GDTR
- 权限要求：只允许 Ring 0

使用C语言进行读取，代码如下：

#include "stdafx.h"

#pragma pack(push, 1)
typedef struct _GDTR_BUF
{
    unsigned short limit;
    unsigned int base;
} GDTR_BUF;
#pragma pack(pop)

int main()
{
    GDTR_BUF gdtr = { 0 };
    unsigned char buff[6];

    __asm {
        sgdt buff
    }

    gdtr.limit = *(unsigned short*)&buff[0];
    gdtr.base  = *(unsigned int*)&buff[2];

    printf("GDT Limit = 0x%04X\n", gdtr.limit);
    printf("GDT Base  = 0x%08X\n", gdtr.base);


    return 0;
}

使用windbg读取如下：

0: kd> r gdtr, gdtl
gdtr=8003f000 gdtl=000003f

六、LDT 与 LDTR

GDT 是全局的，对整个系统（或者每个 CPU）唯一；
LDT（Local Descriptor Table）是局部的，原本设计是给每个任务/进程有自己的私有段。

LDT 的基址 + 限长存放在 LDTR 寄存器里
LDTR 本身的值来自 GDT 中的一个“系统段描述符”（LDT Descriptor）
当段选择子的 TI = 1 时，就去 LDT 找对应的段描述符

在 Windows XP 中，普通应用基本不会使用LDT；因为windows使用了平坦模式。所有进程都共用 0~4GB 的线性空间，依靠页表来做进程隔离，不需要给每个进程单独搞一个LDT私有段表。
