前言

在上一篇文章中，我们通过实验证明了段寄存器拥有96位的结构。那么，这80位隐藏缓存中的数据（Base, Limit, Attribute）究竟是从哪里来的？

答案是：GDT（全局描述符表）。

GDT可以理解巨大的数组，数组中的每一个元素（8字节）就是一个段描述符。而我们手中的段寄存器（如 CS, DS）里存的16位数据，即为数组的索引，我们称之为段选择子。

本节我们将继续分析这两个结构，并研究它们是如何配合CPU完成权限的检查（Ring0/Ring3 隔离）。

一、段描述符 (Segment Descriptor)

段描述符是GDT表中的基本单元，每个描述符占用8个字节（64 位）。它详细定义了一个内存段的基址、大小以及最重要的权限属性。

1. 为什么结构看起来是碎片化的？

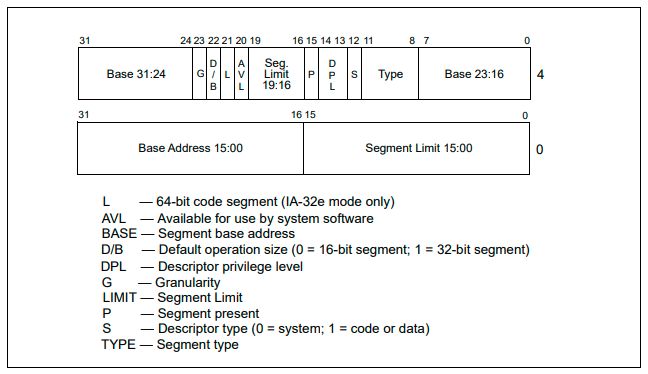

观察下图，你会发现Base（基址）和Limit（界限） 并不是连续存放的，而是被拆得四分五裂：
在这里插入图片描述

Base (32位) ：被拆分为三段 (Base 31-24, Base 23-16, Base 15-0)。
Limit (20位) ：被拆分为两段 (Limit 19-16, Limit 15-0)。

设计原理：向后兼容性。这种设计并非随意为之，而是Intel架构演进的历史产物：

80286时代：处理器是16位的，地址线只有24位。当时的描述符虽然也是64位，但高位有大量保留位。
80386时代：处理器升级为32位，地址线扩展到32位。为了让基于286编写的操作系统能在新CPU上直接运行，Intel必须保持描述符的低位结构不变。
结果：硬件设计者只能利用原先未使用的高位保留字段，将 Base扩充的高8位和Limit扩充的高4 位填充进去。这种架构扩展策略虽然导致了视觉上的结构碎片化，但在硬件层面实现了完美的兼容。

2. 核心属性详解 (Attributes)

在 64 位数据中，除了基址和界限，剩下的属性位决定了内存的身份和权限。

字段	名称	关键作用
P	Present	存在位。 P=1：段在内存中，可正常访问。 P=0：段无效。访问此类段会触发NP (Segment Not Present) 异常，操作系统通常利用此机制实现内存换页。
DPL	Descriptor Privilege Level	特权级（门锁）。范围 0-3。0代表最高权限 (Ring 0内核) ，3代表最低权限 (Ring 3用户)。这是CPU护机制的核心门锁。
S	System	描述符类型。 S=1：数据段/代码段 (我们最常接触的)。 S=0：系统段 (如TSS、调用门、中断门)。
Type	Type	具体类型 (取决于S位)。若 S=1：决定该段是可读写 (Data) 还是可执行 (Code) ，以及是否被访问过 (Accessed)。
G	Granularity	粒度位。 G=0：Limit单位是字节，最大段长1MB。 G=1：Limit 单位是4KB，最大段长4GB ( $Limit \times 4KB + 0xFFF$ )。
D/B	Default Operation Size	位宽位。 1 = 32位段 (使用 EIP/ESP)；0 = 16位段 (使用IP/SP)。

二、段选择子 (Segment Selector)

段选择子就是我们在汇编指令中操作的那个16位数值（例如MOV DS, AX 中的 AX）。在上一节中我们已经详细分析过它的结构，这里只做核心回顾。

它主要包含三个部分：

Index (索引) ：GDT数组的下标。CPU 通过 GDTR.Base + (Index * 8) 定位描述符。
TI (表指示位) ：决定查GDT (TI=0) 还是LDT (TI=1)。
RPL (请求特权级) ：它代表了你是以什么权限身份去请求访问这个段的。

三、权限检查机制

在保护模式下，能不能把一个选择子加载到段寄存器（如DS, ES），不仅看段是否存在，更要看权限是否匹配。

这是理解Windows内核保护的关键，我们需要理解三个概念：

CPL (Current Privilege Level) ：当前特权级。即当前代码运行在什么环（CS寄存器的低位）。
DPL (Descriptor Privilege Level) ：描述符特权级。目标内存段要求的最低权限。
RPL (Requested Privilege Level) ：请求特权级。选择子里的权限。

数据段访问规则 (DS/ES/FS/GS)

CPU硬件执行的检查公式如下：

MAX(CPL, RPL) ≤ DPL

规则解析：

在x86架构中，数值越小代表权限越高（0为最高，3为最低）。
上述公式表示：当前运行权限 (CPL) 和 选择子中的请求权限 (RPL) ，在数值上都必须小于等于目标段的DPL。
也就是说访问者的权限级别必须高于或等于目标段要求的权限级别。

举例说明：

失败：用户态代码 (CPL=3) 试图访问内核数据段 (DPL=0)。MAX(3, RPL) > 0，检查失败，触发0xC0000005异常。
成功：内核态代码 (CPL=0) 访问用户数据段 (DPL=3)。MAX(0, RPL) ≤ 3，检查通过。

四、权限验证

为了验证权限检查机制，我们使用VC++ 6.0内联汇编，通过LES指令加载段描述符。LES 指令会加载ES段寄存器，并同时触发 CPU的硬件权限检查。

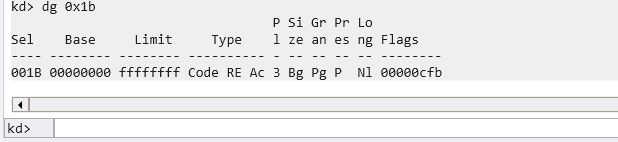

我们将尝试加载Ring 3选择子0x1B（Index=3, TI=0, RPL=3）,先使用windbg查看如下：
在这里插入图片描述

Pl (DPL): 3
RPL (0x1B的低2位): 3
CPL: 3 (调试器上下文，当前运行在Ring 3)
检查公式：MAX(3, 3) <= 3成立！所以放行。

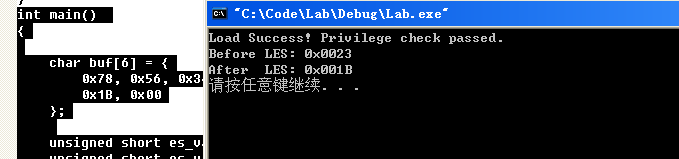

代码实战：

int main()
{

	char buf[6] = {
        0x78, 0x56, 0x34, 0x12,
		0x1B, 0x00
    };

	unsigned short es_val_before = 0;
    unsigned short es_val_after = 0;

	__asm
	{
		mov ax,es
		mov es_val_before,ax

		// 执行加载，尝试改为0x1B
		// les: 将buf高2字节加载到ES，低4字节加载到 EAX
		les eax,fword ptr [buf]

		mov ax, es
        mov es_val_after, ax
	}

	printf("Load Success! Privilege check passed.\n");
    printf("Before LES: 0x%04X\n", es_val_before);
    printf("After  LES: 0x%04X\n", es_val_after);


	system("pause");
    return 0;
}
