前言

在上一节讲解了段权限检查机制中，我们分析了特权级检查模型，即CPU如何利用CPL、RPL与DPL的数值关系来控制段选择子的加载。这是保护模式的第一道安全屏障。

然而，仅有特权级检查是不够的。一旦段寄存器加载成功，CPU还需要依据段描述符中的属性位来决定对该内存段的具体访问方式（读、写或执行）。本节将继续解析描述符高32位中的S位与Type域，定义了内存段的类型与访问权限。

一、S位与Type域的位置

在上一节中，我们已经熟悉了64位段描述符的碎片化布局。在本节中，我们只需要关注高32位中第8到12位的这一小块区域。

这两个字段决定了段的本质类型：

S位 (Bit 12)：System Flag（系统标志位）。
Type域 (Bit 8-11)：Segment Type（具体类型域）。

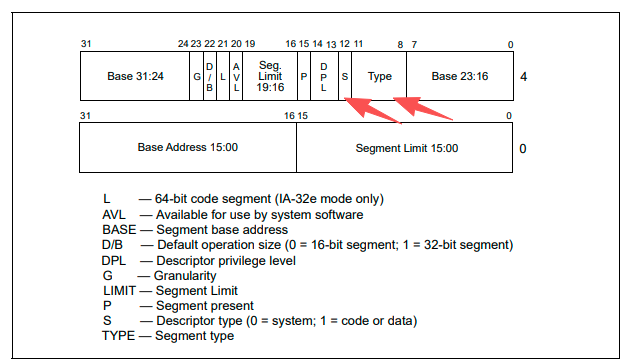

它们在描述符中的位置如下：

在这里插入图片描述

二、 S 位 (System Flag)

S 位（Bit 12）是描述符类型的首要分类标志。

S = 1：代码段或数据段 (Code or Data Segment) 。
- 表示该描述符指向实际的存储空间（代码、数据或堆栈）。
- 此时Type域用于定义读写执行权限。
S = 0：系统段 (System Segment) 。
- 表示该描述符指向系统定义的特殊结构（如TSS、LDT）或门描述符（如调用门、中断门）。
- 此时Type域用于定义具体的系统对象类型。

三、当 S=1 时：Type域详解 (代码段与数据段)

当S=1时，Type域（Bit 8-11）由4个标志位组成，分别控制段的执行、扩展方向/一致性、读写权限以及访问状态。

1. 位定义概览

Bit 11 (E)	Bit 10	Bit 9	Bit 8 (A)
Executable	Exp-Down / Conforming	R/W	Accessed

Bit 11 (E) ：执行位。
- 0 = 数据段 (Data Segment)，不可执行。
- 1 = 代码段 (Code Segment)，可执行。
Bit 8 (A) ：访问位。

CPU每次将该段加载到段寄存器时，硬件自动置1。操作系统可利用此位实现虚拟内存的页面置换算法（如LRU）。

2. 数据段 (E=0)

当Bit 11 = 0时，该段为数据段。Bit 10和Bit 9的定义如下：

Bit 10 (ED - Expand Down) ：扩展方向。
- 0 = 向上扩展 (Up)：有效偏移量[0, Limit]。常规数据段使用此属性。
- 1 = 向下扩展 (Down)：有效偏移量为[Limit+1, 0xFFFFFFFF]（在4GB空间下）。通常用于堆栈段，以适应栈从高地址向低地址增长的特性。
Bit 9 (W - Writeable) ：写权限。
- 0 = 只读 (Read-Only)。
- 1 = 可读写 (Read/Write)。

常见配置：

Type 1 (0001) ：只读数据段，已访问。
Type 3 (0011) ：可读写数据段，已访问（Windows默认数据段配置）。

3. 代码段 (E=1)

当Bit 11 = 1时，该段为代码段。Bit 10和Bit 9的定义如下：

Bit 10 (C-Conforming) ：一致性。
- 0 = 非一致代码段(Non-Conforming)。代码执行时CPL必须等于DPL（除非通过调用门）。这是Windows内核的主要配置。
- 1 = 一致代码段(Conforming)。允许低特权级（如Ring 3）直接跳转执行，执行期间CPL保持不变（不提权）。Windows几乎不用。
Bit 9 (R - Readable) ：读权限。
- 0 = 只执行 (Execute-Only)。不可读取指令内容（防止反编译或读取常量，早期常用于防止程序自我扫描或防止代码被窃取）。
- 1 = 可执行可读 (Execute/Read)。
- 注意：在保护模式下，代码段始终不可写。**

常见配置：

Type 11 (1011) ：非一致、可读、可执行代码段，已访问。

四、当S=0时：Type域详解 (系统段)

当S=0时，Type域编码了具体的系统描述符类型。

根据Intel手册定义，32位模式下的关键系统段类型如下：

Type (Hex)	描述符类型	说明
2	LDT	局部描述符表
9	TSS (Available)	任务状态段（可用）
B	TSS (Busy)	任务状态段（忙）
C	Call Gate	调用门（用于跨特权级调用）
E	Interrupt Gate	中断门（用于中断处理）
F	Trap Gate	陷阱门（用于异常处理）

五、实验验证：构造并测试只读数据段

为了验证属性位的硬件控制机制，我们将通过WinDbg手动构造一个Type=1 (只读) 的段描述符，并编写代码尝试写入该段，观察CPU的异常行为。

1. WinDbg构造段描述符

首先，在内核调试器中构造目标描述符。

确定空闲GDT表项：

kd> r gdtr
gdtr=8003f000

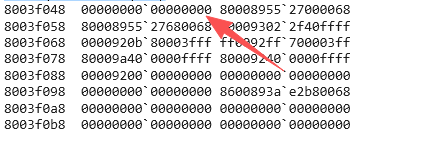

kd> dq 8003f000+(9*8)

在这里插入图片描述
其中偏移0x48处为空（全0）。对应选择子为0x4B（Index=9, TI=0, RPL=3）。

构造描述符数据：

目标属性：Base=0, Limit=FFFFF(4GB), DPL=3, S=1, Type=1 (Read-Only, Accessed)。
Type=1 (二进制 0001) -> 数据段、向上扩展、只读、已访问。
高4字节计算：00cff100 (P=1, DPL=3, S=1, Type=1)。
低4字节计算：0000ffff。

写入GDT

eq 8003f048 00cff100`0000ffff

验证属性

输出显示Data RO (Read-Only)，构造成功。

2.代码实现

编写代码加载该选择子并尝试写入。

测试构造的描述符是否能够读取数据：

int main(int argc, char* argv[])
{

    unsigned int target_var = 666;
    unsigned int read_val = 0;

    unsigned int *pAddr = &target_var;

    printf("[Experiment] Testing Read-Only Segment (Selector 0x4B)\n");
    printf("Target Address: 0x%08X\n", pAddr);

    __asm
	{
		mov ax, 0x4B
        mov es, ax
        mov ecx, pAddr
		//
        mov eax, es:[ecx]
        mov read_val, eax
    }

	system("pause");
	return 0;
}

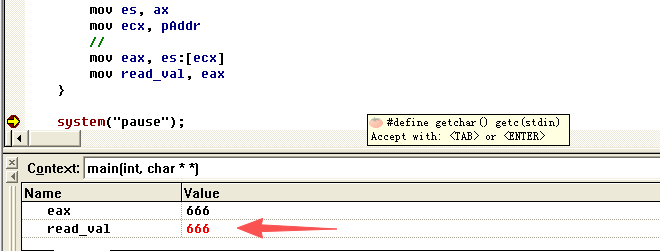

读取成功，结果如下：
在这里插入图片描述
2. 测试构造的描述符是否能够写入数据：

int main(int argc, char* argv[])
{

    unsigned int target_var = 666;
    unsigned int read_val = 0;

    unsigned int *pAddr = &target_var;

    printf("[Experiment] Testing Read-Only Segment (Selector 0x4B)\n");
    printf("Target Address: 0x%08X\n", pAddr);

    __asm
	{
		mov ax, 0x4B
        mov es, ax
        mov ecx, pAddr
		//
        mov eax, es:[ecx]
        mov read_val, eax
    }



	printf("[Action] Now attempting to WRITE (Expect Crash)...\n");
	__asm
    {
        mov ecx, pAddr
        mov eax, 888

		mov bx,0x4b
		mov es,bx

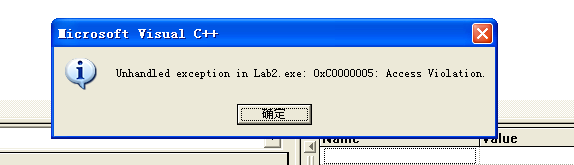

		// 只读段,触发0xC0000005异常
        mov es:[ecx], eax
    }

	system("pause");
	return 0;
}
