基于RV1106的文字OCR文字检测和识别


OCR 中文字符识别

本章节在 Lockzhiner Vision Module 上基于OcrLiteNcnn模型, 实现了一个OCR中文字符识别系统。

1. 基本知识讲解

1.1 OCR中文字符识别简介

光学字符识别(OCR)是一种将图像中的文字转换为可编辑文本的技术,其中中文OCR因汉字结构复杂、字形多样而更具挑战性。通过图像预处理、深度学习模型(如CNN+RNN)及语言校正,系统能精准识别印刷体或手写中文,并适应不同字体、排版与复杂背景。该技术广泛应用于文档数字化、证件识别、智能办公等领域,尤其在处理海量纸质资料、提升信息处理效率方面具有重要意义。

1.2 OCR中文字符识别的核心步骤

要实现一个OCR中文字符识别,主要包含以下几个步骤:

  • 图像预处理:
    • 灰度化与二值化:将彩色图像转换为黑白图像,增强文字与背景的对比度。
    • 降噪与倾斜校正:去除噪声,校正因拍摄导致的倾斜角度。
  • 文字定位与区域检测:
    • 一般利用深度学习模型来检测图像中的文字区域。
  • 字符分割:
    • 将连续文字块拆分为单个字符,解决粘连字符问题。
  • 特征提取与识别:
    • 提取字符的几何特征或通过深度学习模型生成抽象特征。
  • 后处理与校正

2. C++ API 文档

2.1 Net类

2.1.1 头文件
#include <ncnn/net.h>
  • 作用:用于声明Net类,使得Net类可以在当前文件中使用。
2.1.2 构造类函数
ncnn::Net dbnet;
  • 作用:创建一个Net类型的对象实例,用于实现文字区域的检测。
  • 参数说明:
  • 返回值:
ncnn::Net ocr_net;
  • 作用:创建一个Net类型的对象实例,用于实现文字的识别。
  • 参数说明:
  • 返回值:
2.1.3 load_param函数
int load_param(const DataReader& dr);
  • 参数说明:
    • dr:传入的参数文件路径。
  • 返回值:
    • 返回值为0表示加载参数文件成功。
2.1.4 load_model函数
int load_model(const DataReader& dr);
  • 参数说明:
    • dr:传入的模型文件路径。
  • 返回值:返回值为0表示加载模型成功。
2.1.5 from_pixels函数
ncnn::Mat::from_pixels(srcResize.data, ncnn::Mat::PIXEL_BGR, srcResize.cols, srcResize.rows);
  • 参数说明:
    • srcResize.data:输入图像的像素数据指针。
    • ncnn::Mat::PIXEL_BGR:输入像素数据的颜色格式。
    • srcResize.cols:输入图像的宽度。
    • srcResize.rows:输入图像的高度。
  • 返回值:适配成 NCNN 所需的格式的包含图像数据的新对象。

2.2 Extractor类

2.2.1 头文件
#include <ncnn/net.h>
  • 作用:用于声明Extractor类,使得Extractor类可以在当前文件中使用。
2.2.2 构造类函数
ncnn::Extractor dbnet_extractor = dbnet.create_extractor();
  • 作用:从已经加载了神经网络模型的 dbnet 中创建一个 Extractor 实例,用于执行文本区域检测的推理任务。
  • 参数说明:
  • 返回值:
cnn::Extractor ocr_extractor = ocr_net.create_extractor();
  • 作用:从已经加载了神经网络模型的 ocr_net 中创建一个 Extractor 实例,用于执行文本识别的推理任务。
  • 参数说明:
  • 返回值:

3. OCR 中文字符识别代码解析

3.1 流程图

开始
│
├── 参数检查 (argc == 7)
│   └── 错误 → 输出Usage并退出
│
├── 加载字符集 keys.txt 到 keys 向量
│   └── 文件未找到或格式错误 → 错误退出
│
├── 初始化 DBNet 和 OCR 模型
│   ├── 禁用不支持的功能
│   ├── 加载模型参数和权重文件
│   └── 任一模型加载失败 → 错误退出
│
├── 读取并预处理输入图像
│   ├── 计算缩放参数
│   ├── resize 图像
│   └── 准备 NCNN 输入数据
│
├── 文本检测
│   ├── 模型推理
│   ├── findRsBoxes() 查找文本框
│   └── 坐标还原回原图尺寸
│
├── 文本识别
│   ├── 裁剪文本区域
│   ├── processFrame() 进行OCR识别
│   └── 结果保存至文本框结构体
│
├── 结果排序与可视化
│   ├── 根据中心点排序文本框
│   ├── 绘制文本框边界
│   ├── 输出识别文本
│   └── 显示结果图像
│
└── 程序结束

3.2 核心代码解析

3.2.1 向量归一化
cv::Point2f normalize(const cv::Point2f& v);
  • 作用:
    • 计算向量长度并归一化,用于后续几何变换(如多边形扩展方向计算)。
  • 参数说明:
    • v:待归一化的二维向量。
  • 返回值:
    • 返回单位长度的向量,若输入向量为零向量则返回(0, 0)。
3.2.2 多边形边界扩张
std::vector<cv::Point> expandPolygon(const std::vector<cv::Point>& inBox, float distance);
  • 作用:
    • 基于邻边法线方向计算角平分线,向外扩展多边形边界,增强文本检测框的包容性。
  • 参数说明:
    • inBox:输入的多边形顶点集合。
    • distance:扩展距离,控制文本框膨胀程度。
  • 返回值:
    • 返回扩展后的新多边形顶点集合。
3.2.3 文本检测框提取
std::vector<TextBox> findRsBoxes(const cv::Mat &fMapMat, const cv::Mat &norfMapMat, ScaleParam &s, const float boxScoreThresh, const float unClipRatio);
  • 作用:
    • 结合轮廓检测与UNet式后处理,生成最终文本检测框。
  • 参数说明:
    • fMapMat:DBNet输出的概率图。
    • norfMapMat:二值化后的概率图。
    • s:图像缩放参数结构体。
    • boxScoreThresh:文本框置信度阈值。
    • unClipRatio:边界扩展系数。
  • 返回值:
    • 返回包含文本框坐标、置信度的结构体列表。
3.2.4 OCR文本识别
void processFrame(Mat &src, ncnn::Net &ocr_net, const std::vector<std::string> &keys,
                 const float ocr_mean[], const float ocr_norm[], int dstHeight, std::string &outputText);
  • 作用:
    • 执行图像预处理,模型推理,Softmax解码,字符拼接全流程。
  • 参数说明:
    • src:待识别的文本区域图像。
    • ocr_net:OCR识别模型。
    • keys:字符表(字符到索引映射)。
    • ocr_mean:图像归一化均值。
    • ocr_norm:图像归一化标准差。
    • dstHeight:目标高度。
    • outputText:输出识别结果字符串。
  • 返回值:

3.3 完整代码实现

👉 点击获取完整源码

4. 编译调试

4.1 编译环境搭建

4.2 Cmake介绍

cmake_minimum_required(VERSION 3.10)

project(ocr_synthesis)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

# 定义项目根目录路径
set(PROJECT_ROOT_PATH "${CMAKE_CURRENT_SOURCE_DIR}/../..")
message("PROJECT_ROOT_PATH = " ${PROJECT_ROOT_PATH})

include("${PROJECT_ROOT_PATH}/toolchains/arm-rockchip830-linux-uclibcgnueabihf.toolchain.cmake")

# 定义 OpenCV SDK 路径
set(OpenCV_ROOT_PATH "${PROJECT_ROOT_PATH}/third_party/opencv-mobile-4.10.0-lockzhiner-vision-module")
set(OpenCV_DIR "${OpenCV_ROOT_PATH}/lib/cmake/opencv4")
find_package(OpenCV REQUIRED)
set(OPENCV_LIBRARIES "${OpenCV_LIBS}")

# 定义 LockzhinerVisionModule SDK 路径
set(LockzhinerVisionModule_ROOT_PATH "${PROJECT_ROOT_PATH}/third_party/lockzhiner_vision_module_sdk")
set(LockzhinerVisionModule_DIR "${LockzhinerVisionModule_ROOT_PATH}/lib/cmake/lockzhiner_vision_module")
find_package(LockzhinerVisionModule REQUIRED)

# ncnn配置
set(NCNN_ROOT_DIR "${PROJECT_ROOT_PATH}/third_party/ncnn-20240820-lockzhiner-vision-module")  # 确保third_party层级存在
message(STATUS "Checking ncnn headers in: ${NCNN_ROOT_DIR}/include/ncnn")

# 验证头文件存在
if(NOT EXISTS "${NCNN_ROOT_DIR}/include/ncnn/net.h")
    message(FATAL_ERROR "ncnn headers not found. Confirm the directory contains ncnn: ${NCNN_ROOT_DIR}")
endif()

set(NCNN_INCLUDE_DIRS "${NCNN_ROOT_DIR}/include")
set(NCNN_LIBRARIES "${NCNN_ROOT_DIR}/lib/libncnn.a")

add_executable(Test-OcrLite OcrLite.cc)
target_include_directories(Test-OcrLite PRIVATE ${LOCKZHINER_VISION_MODULE_INCLUDE_DIRS}  ${NCNN_INCLUDE_DIRS})
target_link_libraries(Test-OcrLite PRIVATE ${OPENCV_LIBRARIES} ${NCNN_LIBRARIES} ${LOCKZHINER_VISION_MODULE_LIBRARIES})

install(
    TARGETS Test-OcrLite
    RUNTIME DESTINATION .
)

4.3 编译项目

使用 Docker Destop 打开 LockzhinerVisionModule 容器并执行以下命令来编译项目

# 进入Demo所在目录
cd /LockzhinerVisionModuleWorkSpace/LockzhinerVisionModule/Cpp_example/D07_ocr_synthesis
# 创建编译目录
rm -rf build && mkdir build && cd build
# 配置交叉编译工具链
export TOOLCHAIN_ROOT_PATH="/LockzhinerVisionModuleWorkSpace/arm-rockchip830-linux-uclibcgnueabihf"
# 使用cmake配置项目
cmake ..
# 执行编译项目
make -j8 && make install

在执行完上述命令后,会在build目录下生成可执行文件。


5. 执行结果

5.1 运行前准备

  • 请确保已经下载了模型,并保存在当前目录下。

5.2 运行过程

chmod 777 Test-OcrLite
./Test-OcrLite <image_path> dbnet_op.param dbnet_op.bin crnn_lite_op.param crnn_lite_op.bin keys.txt

5.3 运行结果

  • 原始图像

  • 识别结果


6. 总结

通过上述内容,我们成功实现了一个简单的OCR中文字符识别系统,包括:

  • 加载模型和待识别图像。
  • 进行文本区域检测推理和文本识别推理。
    rockchip830-linux-uclibcgnueabihf"

使用cmake配置项目

cmake ...

执行编译项目

make -j8 && make install

在执行完上述命令后,会在build目录下生成可执行文件。


5. 执行结果

5.1 运行前准备

  • 请确保已经下载了模型,并保存在当前目录下。

5.2 运行过程

chmod 777 Test-OcrLite
./Test-OcrLite <image_path> dbnet_op.param dbnet_op.bin crnn_lite_op.param crnn_lite_op.bin keys.txt

5.3 运行结果

  • 原始图像

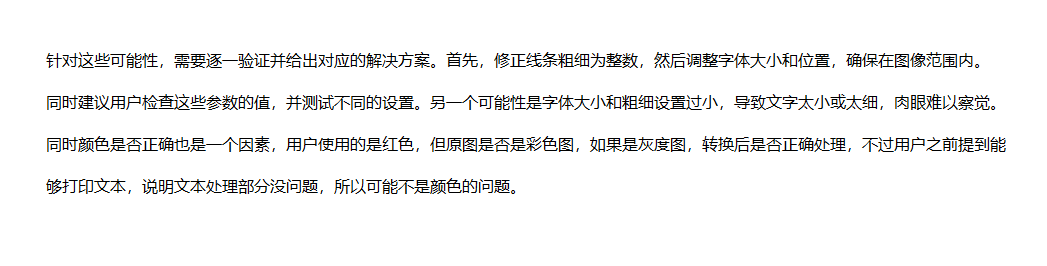

    在这里插入图片描述

  • 识别结果

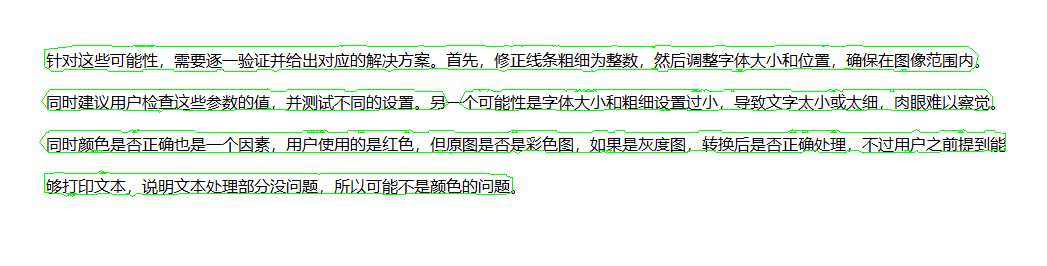

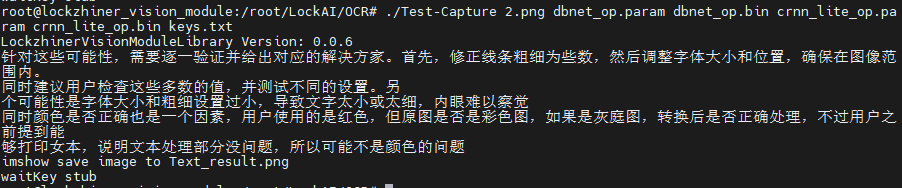

    在这里插入图片描述
    在这里插入图片描述


6. 总结

通过上述内容,我们成功实现了一个简单的OCR中文字符识别系统,包括:

  • 加载模型和待识别图像。
  • 进行文本区域检测推理和文本识别推理。
  • 打印并保存推理结果。
