高级ACL

NETWORK  day  04

================================================

使用高级acl



基本acl  2000~2999  源地址

高级acl  3000~3999  源地址、目标地址、协议、端口



禁止2.1访问1.1的ftp服务，但不影响其他服务

[Huawei]dis acl all   //查看acl

[Huawei]acl 3000   //创建(进入)acl3000

[Huawei-acl-adv-3000]rule deny tcp source 192.168.2.1 0 destination

 192.168.1.1 0 destination-port eq 21  //拒绝2.1访问1.1的tcp的21端口

[Huawei-acl-adv-3000]in g0/0/1   //进入距离2.1比较近的接口

[Huawei-GigabitEthernet0/0/1]undo traffic-filter inbound   //删除原有acl

[Huawei-GigabitEthernet0/0/1]traffic-filter inbound acl 3000   //重新在接口

应用acl3000



禁止2.2访问1.1的网站服务，但不影响其他服务

[Huawei]acl 3000   //创建(进入)acl3000

[Huawei-acl-adv-3000]rule deny tcp source 192.168.2.2 0 destination

 192.168.1.1 0 destination-port eq 80



----------------------------------------------------------------------------------

私有ip地址

A  10.0.0.0~10.255.255.255

B  172.16.0.0~172.31.255.255

C  192.168.0.0~192.168.255.255



NAT 网络地址转换，可以将私有地址转换为全球唯一的公网地址

常用转换方式：

静态转换  1对1  双向通信

easy ip    多对1  单向通信

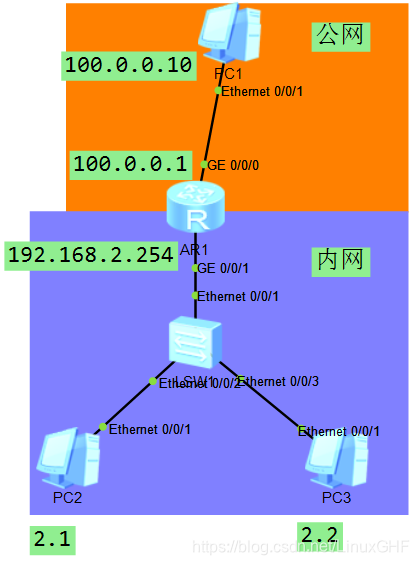

首先按图配置ip(配置ip步骤这里省略)



在路由器配置静态nat

[Huawei]in g0/0/0    //进入外网接口

[Huawei-GigabitEthernet0/0/0]nat static global 100.0.0.2 inside 192.168.2.1  //使用

静态nat技术，将内部的2.1与外部的公网地址100.0.0.2进行相互转换

然后测试使用192.168.2.1 ping 100.0.0.10可以互通说明地址转换成功

[Huawei-GigabitEthernet0/0/0]nat static global 100.0.0.3 inside 192.168.2.2  //再次

配置静态nat，将内部的2.2与外部的公网地址100.0.0.3进行相互转换



在路由器配置easy ip，让所有的内部主机仅仅利用唯一的一个公网地址

100.0.0.1访问外网

[Huawei]acl 2000   //通过acl定义允许访问外网的设备

[Huawei-acl-basic-2000]rule permit source any  //这里放行所有设备，如果

将any换成192.168.2.0 0.0.0.255则是仅仅允许2.0网段的设备访问外网



[Huawei-acl-basic-2000]in g0/0/0  //进入0接口(外网接口)

[Huawei-GigabitEthernet0/0/0]undo nat static global 100.0.0.3 inside 192.168.2.2

 //删除已有的静态nat

[Huawei-GigabitEthernet0/0/0]undo nat static global 100.0.0.2 inside 192.168.2.1

[Huawei-GigabitEthernet0/0/0]nat outbound 2000  //应用nat (easy ip方式)







--------------------------------------------------------------------

vrrp 虚拟路由冗余协议

VRRP能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份

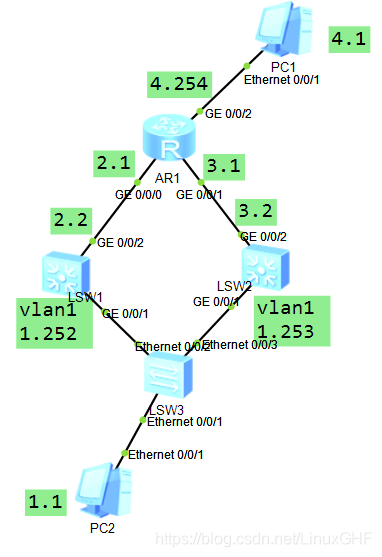

三层交换机配置，第一台

[Huawei]sysname sw1              //修改主机名为sw1

[sw1]undo info-center enable   //关闭日志

[sw1]in vlan 1  //进入vlan1

[sw1-Vlanif1]ip add 192.168.1.252 24  //配置ip

另外一台s5700

<Huawei>sys

[Huawei]sysname sw2

[sw2]undo info-center enable

[sw2]in vlan 1

[sw2-Vlanif1]ip add 192.168.1.253 24



然后分别在路由器与三层交换机上配置ospf

[Huawei]ospf    //在路由器配置ospf

[Huawei-ospf-1]area 0

[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255

[sw1]ospf  //在sw1配置ospf

[sw1-ospf-1]area 0

[sw1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[sw1-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

[sw2]ospf   //在sw2配置ospf

[sw2-ospf-1]area 0

[sw2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[sw2-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255



VRRP组成员角色

主（Master）路由器

备份（Backup）路由器

虚拟（Virtual）路由器



在两台三层交换机配置vrrp

[sw1]in vlan 1  //vrrp需要在接口中配置，进入vlan接口

[sw1-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254  //开启vrrp功能，组号

是1，虚拟设备的ip是1.254

[sw2]in vlan 1   //另外这台设备配置一样的内容

[sw2-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254



<sw1>display vrrp brief   //查看vrrp状态



如果打算将某个备份设备改成主设备：

[sw1-Vlanif1]vrrp vrid 1 priority 105   //修改vrrp优先级，默认值

是100，越高越优先成为主



---------------------------------------------------------------------------------

练习：

1，NAT的作用是什么，有哪些优点？



2，私有IP地址分类有哪些？



3，NAT常用实现方式有哪些，各有什么特点？



4，VRRP是什么，具体的作用是什么？



5，VRRP中设备的身份有哪些？



6，VRRP通过什么定义路由设备的主备身份？







参考答案

1，NAT的作用是什么，有哪些优点？

通过将内部网络的私网IP地址翻译成全球唯一的公网IP地址，使内部网络可以连接到互联网等外部网络上。

优点有节约公网ip、处理地址重叠(使用相同私网地址的主机不会冲突，可以利用不同的公网ip互通)、增加安全

2，私有IP地址分类有哪些？

A类 10.0.0.0~10.255.255.255

B类 172.16.0.0~172.31.255.255

C类 192.168.0.0~192.168.255.255

3，NAT常用实现方式有哪些，各有什么特点？

静态转换 可以实现1个私网地址对1个公网地址的转换 是双向通讯

Easy IP 可以实现多个私网地址对1个公网地址的转换 是单向通讯

4，VRRP是什么，具体的作用是什么？

vrrp是虚拟路由冗余协议

可以实现网关的冗余备份，可以保障网关设备出现故障的情况下不会对网络造成重大影响。

5，VRRP中设备的身份有哪些？

主(master)路由器，备份(backup)路由器，虚拟(virtual)路由器

6，VRRP通过什么定义路由设备的主备身份？

可以修改优先级来决定
