CCNP课程实验-01-OSPF-CFG

实验条件

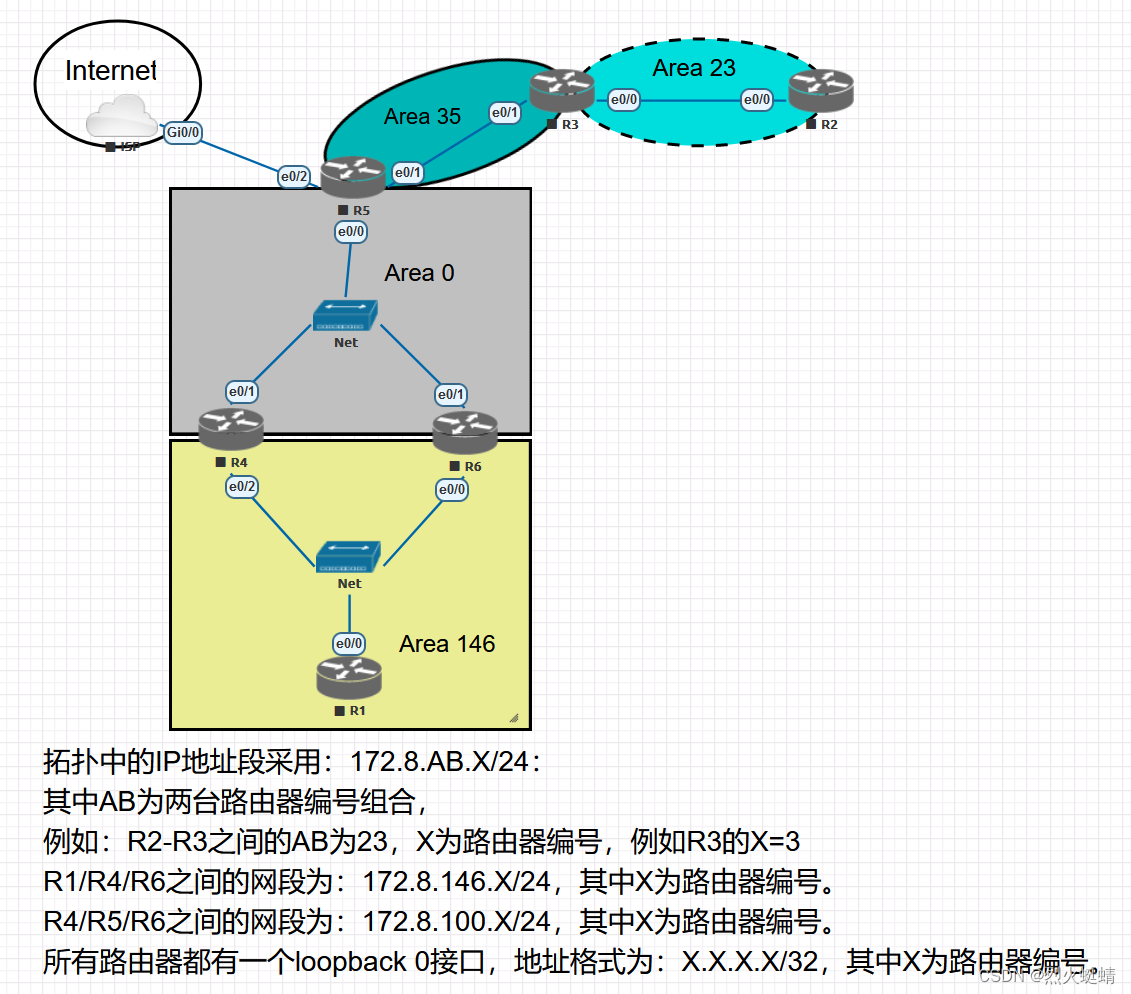

网络拓朴

需求

1. 要求按照下列标准配置一个OSPF网络。
2. 路由协议采用OSPF，进程ID为89 ，RID为loopback0地址。
3. R4/R5/R6相连的三个站点链路OSPF网络类型配置成广播型，其中R5路由器做为永久性DR。
4. 按照图示配置OSPF区域，其中R1/R4/R6之间的区域要配置成完全末梢区域。
5. R2为新并入的站点，由于来不及布线施工而暂时并到R3这个站点上，所在区域为AREA 23，配置使得所有网络可达(采用ping测试)。
6. OSPF内部的网络希望通过R5路由器访问Internet(假设R5和Internet连接)，配置R5使其能够满足需求，只考虑内部OSPF的实现。
7. AREA 0基于安全的原因配置上MD5认证，密码：SPOTO
8. AREA 146中，配置R1为指定路由器（DR），R4/R6之间保持two-way的邻居关系。
9. 为了减少网络流量，将R1所在的区域汇总成主类网络通告出去。
10. 由于R6与R5之间的链路质量较好，适当配置使得R1优先选取R6访问自身区域除外的外部网络。
11. 在AREA 0以外的所有区域启用OSPF明文认证，密码：SPOTO

配置实现

基础配置

拓扑中的IP地址段采用：172.8.AB.X/24：
其中AB为两台路由器编号组合，
例如：R2-R3之间的AB为23，X为路由器编号，例如R3的X=3
R1/R4/R6之间的网段为：172.8.146.X/24，其中X为路由器编号。
R4/R5/R6之间的网段为：172.8.100.X/24，其中X为路由器编号。
所有路由器都有一个loopback 0接口，地址格式为：X.X.X.X/32，其中X为路由器编号。

1. 配置所有设备的IP地址

R2

R2(config)#int e0/0
R2(config-if)#ip address 172.8.23.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#int lo 0
R2(config-if)#ip address 2.2.2.2 255.255.255.255
R2(config-if)#no sh

R3

R3(config)#int e0/0
R3(config-if)#ip address 172.8.23.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#int e0/1
R3(config-if)#ip address 172.8.35.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#int lo0
R3(config-if)#ip address 3.3.3.3 255.255.255.255
R3(config-if)#no sh

R5

R5(config)#int e0/1
R5(config-if)#ip address 172.8.35.5 255.255.255.0
R5(config-if)#no sh
R5(config-if)#int e0/0
R5(config-if)#ip address 172.8.100.5 255.255.255.0
R5(config-if)#no sh
R5(config-if)#int lo 0
R5(config-if)#ip address 5.5.5.5 255.255.255.255
R5(config-if)#no sh
R5(config-if)#

R4

R4(config)#int e0/1
R4(config-if)#ip address 172.8.100.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#int e0/2
R4(config-if)#ip address 172.8.146.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#int lo 0
R4(config-if)#ip address 4.4.4.4 255.255.255.255
R4(config-if)#no sh
R4(config-if)#

R6

R6(config)#int e0/1
R6(config-if)#ip address 172.8.100.6 255.255.255.0
R6(config-if)#no sh
R6(config-if)#int e0/0
R6(config-if)#ip address 172.8.146.6 255.255.255.0
R6(config-if)#no sh
R6(config-if)#int lo 0
R6(config-if)#ip address 6.6.6.6 255.255.255.255
R6(config-if)#no sh

R1

R1(config)#int e0/0
R1(config-if)#ip address 172.8.146.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#int lo0
R1(config-if)#ip address 1.1.1.1 255.255.255.255
R1(config-if)#no sh

Internet ISP

ISP(config)#username SPOTO password SPOTO123
ISP(config)#ip local pool cciepools 211.98.5.100 211.98.5.253
ISP(config)#interface virtual-template 1
ISP(config-if)#ip address 211.98.5.254 255.255.255.0
ISP(config-if)#no shutdown
ISP(config-if)#encapsulation ppp
ISP(config-if)#ip mtu 1492
ISP(config-if)#ppp authentication pap
ISP(config-if)#peer default ip address pool cciepools
ISP(config-if)#exit
ISP(config)#bba-group pppoe bgISP
ISP(config-bba-group)#virtual-template 1
ISP(config-bba-group)#exit
ISP(config)#int e0/0
ISP(config-if)#pppoe enable group bgISP
ISP(config-if)#no shutdown
ISP(config-if)#exit
ISP(config)#do show ip int br
Interface                  IP-Address      OK? Method Status                Protocol
Ethernet0/0                unassigned      YES NVRAM  up                    up
Ethernet0/1                unassigned      YES NVRAM  administratively down down
Ethernet0/2                unassigned      YES NVRAM  administratively down down
Ethernet0/3                unassigned      YES NVRAM  administratively down down
Virtual-Access1            unassigned      YES unset  down                  down
Virtual-Access2            unassigned      YES unset  up                    up
Virtual-Template1          211.98.5.254    YES manual down                  down
ISP(config)#

实现目标

1. 要求按照下列标准配置一个OSPF网络。 路由协议采用OSPF，进程ID为89 ，RID为loopback0地址。

R2

R2(config-router)#do show run | s route
router ospf 89
 router-id 2.2.2.2
 network 0.0.0.0 255.255.255.255 area 23
R2(config-router)#

R3

R3(config-router)#do show run | s route
router ospf 89
 router-id 3.3.3.3
 network 3.3.3.3 0.0.0.0 area 23
 network 172.8.23
