本系列将讲解《汇编语言》一书，本节讲解**【汇编语言】11-标志寄存器**。

---

本节速览
1.什么是标志寄存器？
2.标志寄存器的作用是？
3.目前我们学的寄存器一共有多少个，分别是？
4.挨个指出标志寄存器的作用，并举例子说明？
5.adc、sbb指令含义？与标志寄存器关系是？
6.cmp指令是？用法是？
7.和cmp搭配的比较指令有哪些？什么作用？
8.j类跳转指令有那6类？分别作用是？
9.pushf和popf的作用？

---

导读：

call 和ret 指令都是转移指令，它们都修改IP，或同时修改CS和IP。它们经常被共同用来实现子程序的设计。这一章，我们讲解call和ret指令的原理以及规范子程序编写流程。

1.标志寄存器

标志寄存器是一个并不用于存储传统的数据，而是存储指令运行结果、控制CPU执行相关指令与工作方式的特殊寄存器。

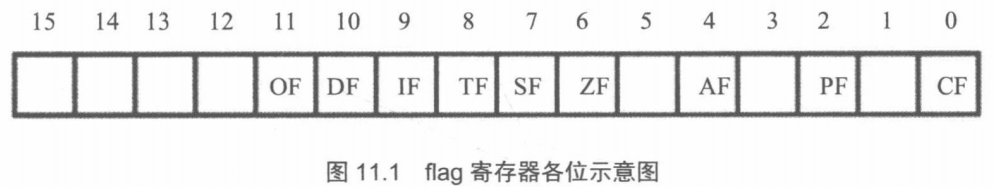

在本系列介绍的8086CPU中，标志寄存器（我们称为flag寄存器）结构图下：

flag寄存器的1、3、5、12、13、14、15位在8086CPU中没有使用，不具有任何含义。 0、2、4、6、7、8、9、10、11位都具有特殊的含义。

从上图可以看出，其他传统寄存器是具有整体存储的功能，按整体16位起作用，而这里的flag寄存器，按单个位起作用，这也是标志寄存器与传统寄存器的最大区别！

2.目前学的寄存器有多少个？

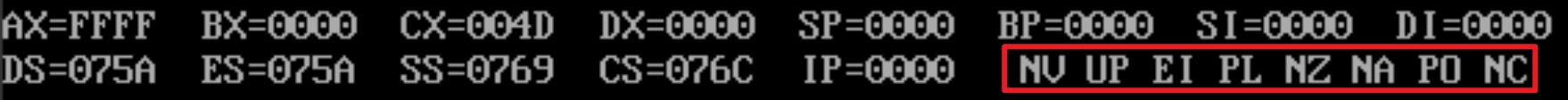

如下图所示，一共14个寄存器，其中，最后的红框里面的就是整体的标志寄存器的单个位的正负情况，这里代表标志寄存器。

BTW，有时间将这14个寄存器的作用单独做个介绍，这是CPU的基本读取单元，很重要

事实上，8086也就这些寄存器14个，最新的x86也就26个，x86的CPU架构也没这么难。

3.标志寄存器作用大全

作用如下：

reg	作用
CF	进位标志位。无符号运算时，记录运算结果最高有效位向更高位的进位(借位)值。
PF	奇偶寄存器，记录相关指令执行后，其结果的所有bit位中1的个数是不是偶数，是，PF=1，否，PF=0
ZF	零标志位，记录相关指令执行后，其结果是否为0，如果为0，ZF=1，否则为0
SF	符号标志位，记录相关指令执行后，其结果是否为负，是，SF=1，否，SF=0
OF	溢出寄存器。有符号运算时，结果是否发生了溢出，是，OF=1，否，OF=0
DF	方向标志位。串传送指令(例如movsb)中，控制每次操作后si、di的增减。

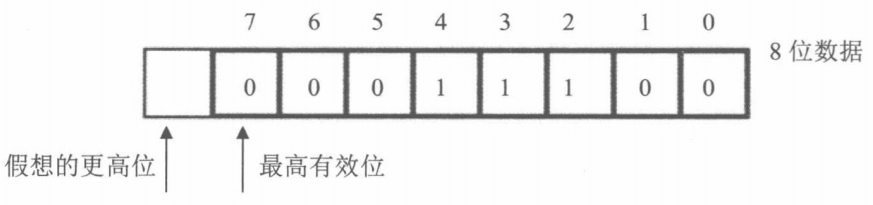

CF 寄存器

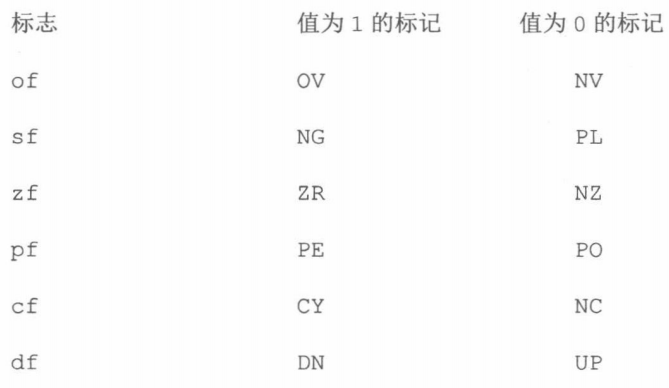

记住，在dosbox中，对于标志位的01，有自己的英文缩写，如下：

---

DF寄存器

这里需要详细讲解一下DF相关功能及作用：

flag的第10位是DF,方向标志位。

在串处理指令中，控制每次操作后si、di的增减。

df=0，每次操作后si、di递增：

df=1，每次操作后si、di递减。

movsb指令

串传送指令：movsb

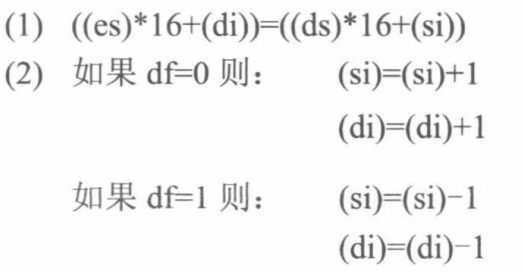

功能：执行movsb指令相当于进行下面几步操作。

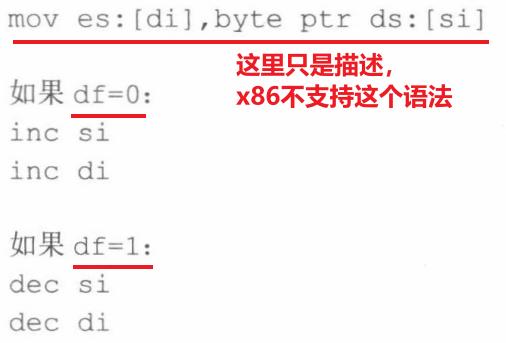

用汇编语法描述movsb的功能如下：

可以看出，movsb的功能是将ds:si指向的内存单元中的字节送入es:di中，然后根据标志寄存器df位的值，将si和di 递增或递减。

movsw指令

当然了movsb是传送一个字节，也可以传送一个字，这就是movsw，二者唯一的区别就是si和di的变化是2，而不是1.

rep指令

movsb和movsw进行的是串传送操作中的一个步骤，一般来说，movsb和movsw都和rep配合使用，格式如下：`

rep movsb

等价于汇编：

s:movsb
  loop s

可见，rep的作用是根据cx的值，重复执行后面的串传送指令。由于每执行一次 movsb 指令 si和di都会递增或递减指向后一个单元或前一个单元，则rep movsb就可以循环实现(cx)个字符的
