Verilog第六章

Verilog 函数

关键词：函数，大小端转换，数码管译码
在 Verilog 中，可以利用任务（关键字为 task）或函数（关键字为 function），将重复性的行为级设计进行提取，并在多个地方调用，来避免重复代码的多次编写，使代码更加的简洁、易懂。

函数
函数只能在模块中定义，位置任意，并在模块的任何地方引用，作用范围也局限于此模块。函数主要有以下几个特点：
1）不含有任何延迟、时序或时序控制逻辑
2）至少有一个输入变量
3）只有一个返回值，且没有输出
4）不含有非阻塞赋值语句
5）函数可以调用其他函数，但是不能调用任务
Verilog 函数声明格式如下：

function [range-1:0]     function_id ;
input_declaration ;
 other_declaration ;
procedural_statement ;
endfunction

函数在声明时，会隐式的声明一个宽度为 range、 名字为 function_id 的寄存器变量，函数的返回值通过这个变量进行传递。当该寄存器变量没有指定位宽时，默认位宽为 1。
函数通过指明函数名与输入变量进行调用。函数结束时，返回值被传递到调用处。
函数调用格式如下：

function_id(input1, input2, …);

下面用函数实现一个数据大小端转换的功能。
当输入为 4’b0011 时，输出可为 4’b1100。例如：

module endian_rvs
    #(parameter N = 4)
        (
            input             en,     //enable control
            input [N-1:0]     a ,
            output [N-1:0]    b
    );

    reg [N-1:0]          b_temp ;
    always @(*) begin
        if (en) begin
            b_temp =  data_rvs(a);
        end
        else begin
            b_temp = 0 ;
        end
    end
    assign b = b_temp ;

    //function entity
    function [N-1:0]     data_rvs ;
        input     [N-1:0] data_in ;
        parameter         MASK = 32'h3 ;
        integer           k ;
        begin
            for(k=0; k<N; k=k+1) begin
                data_rvs[N-k-1]  = data_in[k] ;
            end
        end
    endfunction

endmodule

automatic 函数
在 Verilog 中，一般函数的局部变量是静态的，即函数的每次调用，函数的局部变量都会使用同一个存储空间。若某个函数在两个不同的地方同时并发的调用，那么两个函数调用行为同时对同一块地址进行操作，会导致不确定的函数结果。

Verilog 用关键字 automatic 来对函数进行说明，此类函数在调用时是可以自动分配新的内存空间的，也可以理解为是可递归的。因此，automatic 函数中声明的局部变量不能通过层次命名进行访问，但是 automatic 函数本身可以通过层次名进行调用。

下面用 automatic 函数，实现阶乘计算：

wire [31:0]          results3 = factorial(4);
function automatic   integer         factorial ;
    input integer     data ;
    integer           i ;
    begin
        factorial = (data>=2)? data * factorial(data-1) : 1 ;
    end
endfunction // factorial

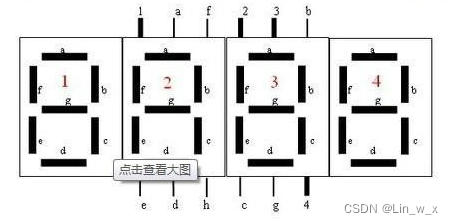

数码管译码

module digital_tube
     (
      input             clk ,
      input             rstn ,
      input             en ,

      input [3:0]       single_digit ,
      input [3:0]       ten_digit ,
      input [3:0]       hundred_digit ,
      input [3:0]       kilo_digit ,

      output reg [3:0]  csn , //chip select, low-available
      output reg [6:0]  abcdefg        //light control
      );

    reg [1:0]            scan_r ;  //scan_ctrl
    always @ (posedge clk or negedge rstn) begin
        if(!rstn)begin
            csn            <= 4'b1111;
            abcdefg        <= 'd0;
            scan_r         <= 3'd0;
        end
        else if (en) begin
            case(scan_r)
            2'd0:begin
                scan_r    <= 3'd1;
                csn       <= 4'b0111;     //select single digit
                abcdefg   <= dt_translate(single_digit);
            end
            2'd1:begin
                scan_r    <= 3'd2;
                csn       <= 4'b1011;     //select ten digit
                abcdefg   <= dt_translate(ten_digit);
            end
