C01S08-VLAN间通信和DHCP

一、VLAN间通信方式

VLAN的作用就是用于隔离广播域,但也限制了VLAN之间的二层通信。二层通信也被称为数据链路层通信,是基于MAC地址进行数据转发的过程。

解决VLAN之间的通信主要有三种方式:多臂路由、单臂路由和三层交换。

  • 多臂路由:
    • 多臂路由是指为每个VLAN配置一个独立的物理接口来实现VLAN间通信。每个VLAN都通过自己的“手臂”(即独立的物理接口)连接到路由器,这样可以提供更高的带宽和更好的性能。
    • 多臂路由的优点是每个VLAN都有自己的专用接口,不会相互影响,适合于需要高吞吐量和高性能的网络环境。缺点是接口资源消耗较多,成本较高,而交换机的接口是有限的。
  • 单臂路由:
    • 单臂路由是指使用单个物理接口连接路由器和交换机来实现VLAN间通信的配置。在这种配置中,路由器的一个接口通过子接口的方式被分割成多个虚拟接口,每个虚拟接口对应一个VLAN。这种方式下,路由器的单个物理接口就像一个“手臂”,连接着多个VLAN。
    • 单臂路由的优点是节省接口资源,缺点是所有VLAN的流量都通过同一个物理接口,可能会成为性能瓶颈。
  • 三层交换:
    • 三层交换是一种网络技术,它结合了交换机的高速数据转发能力和路由器的路由功能。三层交换机可以在OSI模型的第三层(网络层)上进行数据包的转发,这意味着它可以根据IP地址来决定数据包的去向。
    • 三层交换机通常用于大型网络的汇聚层,它们可以处理VLAN间的路由,而不需要依赖于外部路由器。这样可以减少网络延迟,提高网络的效率。
    • 三层交换机的优点包括:
      • 高速转发:三层交换机通常使用硬件来加速数据包的转发,提供接近于二层交换机的转发速度。
      • 简化网络设计:通过集成路由功能,三层交换机可以减少网络中所需的路由器数量,简化网络设计。
      • 支持复杂的网络协议:三层交换机支持多种网络协议,包括静态路由、动态路由协议等。

二、单臂路由配置

1. 基本流程

  • 交换机流程:创建VLAN;配置接口类型;将接口加入VLAN。
  • 路由器流程:划分逻辑子接口;配置子接口的VLAN封装结构;配置子接口IP地址;启动ARP广播功能。

2. 实验拓扑图

在这里插入图片描述

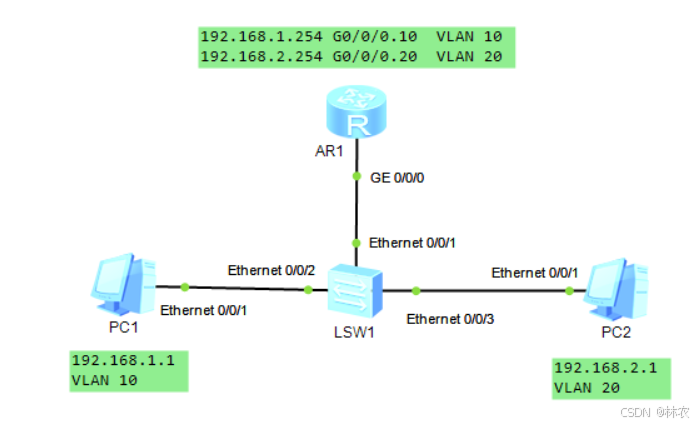

交换机LSW1连接着两台终端PC,PC1和PC2属于不同的VLAN。要求通过配置单臂路由实现两个终端能够互相通信。

3. 实验步骤

  1. 配置终端的IP地址和子网掩码。

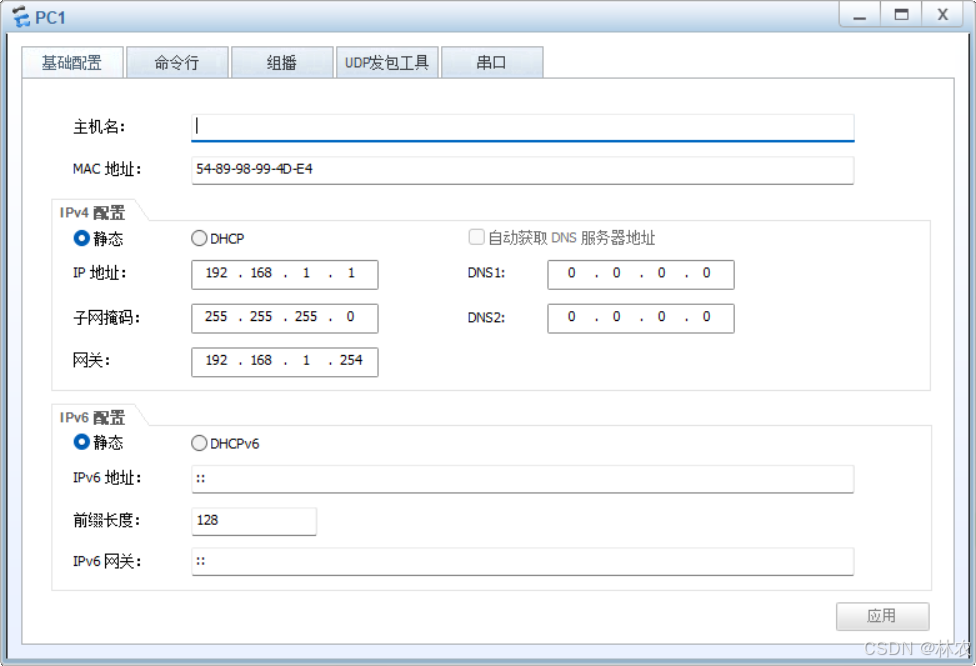

    以配置终端PC1为例,IP和子网掩码是:192.168.1.1/24。

    终端PC2:192.168.2.1/24。

    在这里插入图片描述

  2. 配置交换机LSW1。

    <Huawei>u t m
    <Huawei>sys
    [Huawei]sys LSW1
    # 创建VLAN
    [LSW1]vlan batch 10 20
    # 配置接口e0/0/1
    [LSW1]int e0/0/1
    [LSW1-Ethernet0/0/1]port link-type trunk
    [LSW1-Ethernet0/0/1]port trunk allow-pass vlan all
    [LSW
