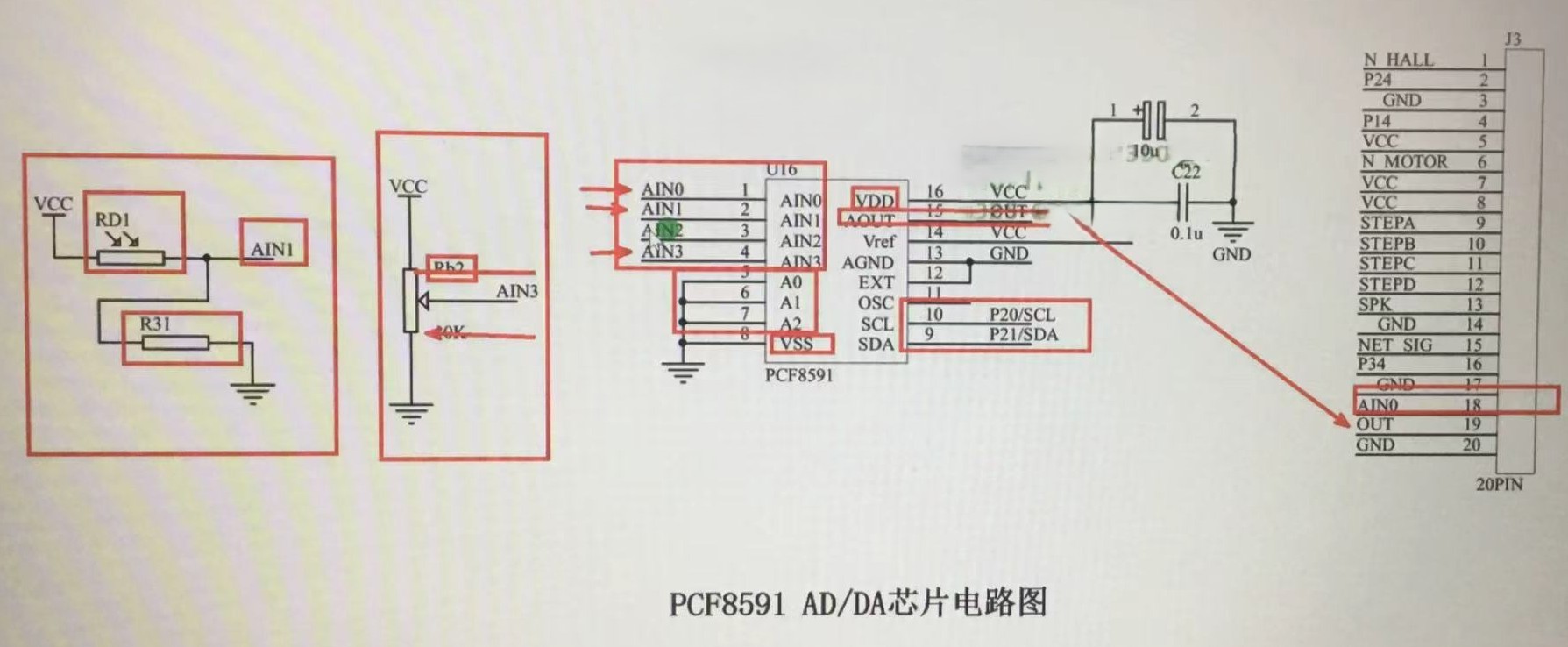

AD/DA芯片电路图:
通过PCF8591芯片,可以读取旋转电位器和光敏电阻的电压值 ,如图的左边第一部分,就是光敏电阻的电路图,第二部分就是旋转电位器的电路原理图
注意:
1.需要将读到的电压(取值范围是0~255) 转换为实际电压(0~5.00V)
2.读取ADC和写DAC需要基于IIC协议,即要包含iic.c源文件,文件我分享到百度网盘里面了,大家需要的话可以自取
(通过网盘分享的文件:iic.c
链接: https://pan.baidu.com/s/1oQTP0uyjfqiRZ4PnahcX-A?pwd=dqtf 提取码: dqtf)
3.光敏电阻的读取通道是(0x41),旋转电位器的读取通道是(0x43)。即传入ADC_Read_process()的dat的取值为0x41/0x43
1.读取PCF8591函数:(需要放在iic.c文件中)
unsigned char ADC_Read_process(unsigned char dat)
{
unsigned char adc_val;
IIC_Start();

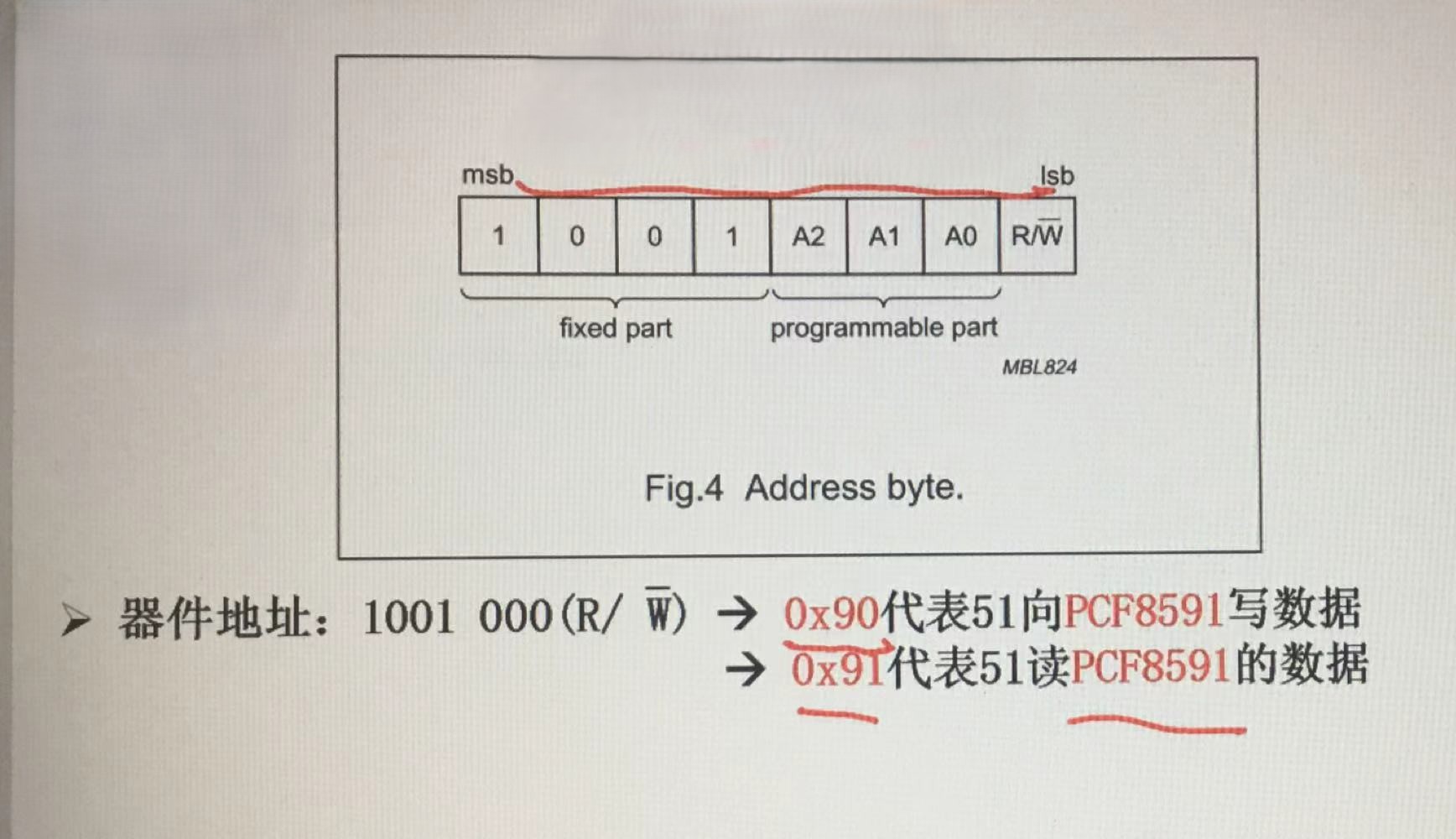

IIC_SendByte(0x90);
IIC_WaitAck();
IIC_SendByte(dat);
IIC_WaitAck();
IIC_Start();
IIC_SendByte(0x91);
IIC_WaitAck();
adc_val=IIC_RecByte();
IIC_SendAck(1);
IIC_Stop();
return adc_val;
}
2. AD读取程序示例:
unsigned char adc_val; //储存的是ADC的值,范围是0~255
unsigned int adc_volt; //储存的是电压值*100,范围是0~500
unsigned char cnt_adc;
void ADC_process(void)
{
if(cnt_adc<=50) //每50ms读取一次
{
cnt_adc=0;
adc_val=ADC_Read_process(0x43); //读取旋转电位器的ADC的值
adc_volt=(adc_val*100)/51; //计算得到旋转电位器的电压值
}
}
解释:
- 要将ADC的值转换为电压值,根据255/5=51可知,需要在得到的adc_val后除以51
- 将adc_val*100是为了在数码管上显示两位小数,详细解释可以看看我的这篇博客:DS18B20扩展:在数码管上显示温度时包含小数部分-优快云博客
3.同时读取光敏电阻和旋转电位器的程序示例:
unsigned char cnt_adc;
unsigned char channal1,channal2;
void ADC_process(void)
{
if(cnt_adc>=10)
{
cnt_adc=0;
ADC_Read_process(0x41); //读取光敏电阻的AD值
channal1= ADC_Read_process(0x41);
ADC_Read_process(0x43);
channal2= ADC_Read_process(0x43); //读取旋转电位器的AD值
}
}
解释:
这里为什么要调用两次ADC_Read_process()函数呢?因为ADC_Read_process()函数返回的是上一次读取的数值,如果直接写成:
channal1= ADC_Read_process(0x41);
channal2= ADC_Read_process(0x43);
那么本应该读取旋转电位器的AD值时读到的确实光敏电阻的AD值,所以为了避免这一问题 ,我们可以调用两次ADC_Read_process()函数。
1.写PCF8591函数:(同样的,也需要放在iic.c文件中)
//写DAC函数
void vWrite_DAC(unsigned char dat)
{
IIC_Start();
IIC_SendByte(0x90);
IIC_WaitAck();
IIC_SendByte(0x40);
IIC_WaitAck();
IIC_SendByte(dat);
IIC_WaitAck();
IIC_Stop();
}
注意:这个函数与ADC_Read_process()函数不同,传入函数的参数的取值范围为(0~255),转换为电压值就是(0~5.00)
2.DAC程序示例:
unsigned char cnt_dac;
void DAC_process()
{
if(cnt_dac>=10) //每10ms写入一次
{
cnt_dac=0;
vWrite_DAC(51*2);
}
}
