Hello 大家好，这是关于绝缘配合系列的第5篇文章。在第1-3篇文章里介绍了关于绝缘配合的概念以及影响因素，第4篇文章里我们大致解读了一下耐压测试在IEC 60664-1/GB/T 16935.1中的要求。

经过前4篇文章的积累，我们已经了解了在绝缘设计中，电气间隙、爬电距离的尺寸是和电压是息息相关的，固体绝缘选择的CTI数值也和电压有很大关系。它们三个的影响因素在绝缘配合系列2和3已经说的很清楚了，不明白的同学还得需要仔细阅读。在绝缘配合系列4中我们介绍了验证电气间隙为冲击电压试验，验证固体绝缘为冲击电压试验和工频耐压试验。

今天绝缘系列第5篇，我们对比一下不同的标准中对于耐压测试数值的不同要求。

我打算从汽车的使用场景开始介绍，因为不同的使用场景需要满足的法律法规是不同的，而且更重要的一点是不同的使用场景导致产品上出现的电压也是不一样的。先回忆一下有可能出现的五种电压，它们真的被反反复复提到，希望你已经很熟悉了。

瞬态过电压 transient overvoltag
暂时过电压 temporary overvoltage
再现峰值电压 recurring peak voltage
稳态工作电压 steady-state working voltage
稳态峰值电压 steady-state peak voltage

还记得上一篇文章我的小“抱怨”吗，俄罗斯套娃们。

经过整理后，它们变成了这样：

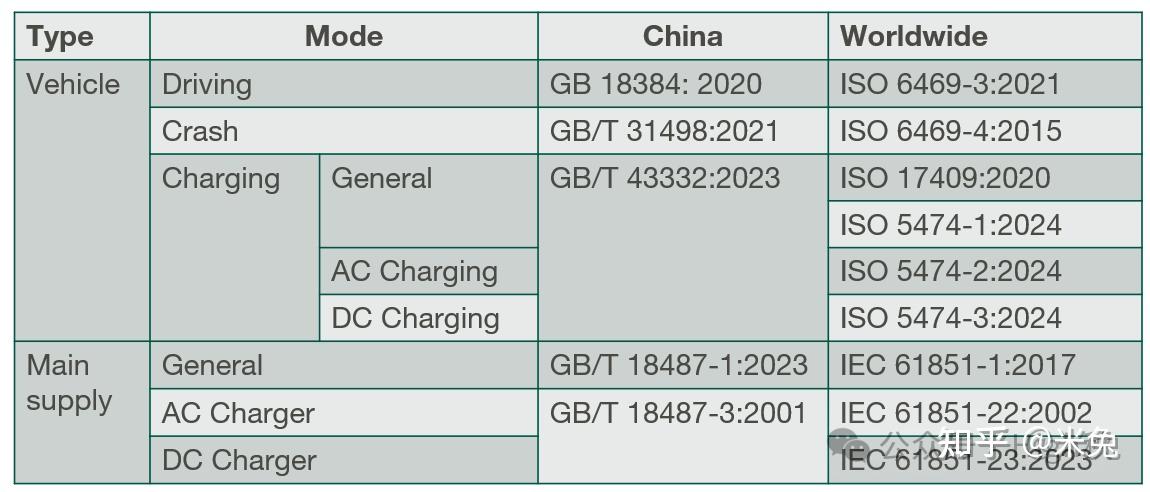

表1 不同使用场景需要满足的标准

看着清爽了很多吧，这种感觉真的无以言表，是喝奶茶看电影替代不了的，一个字：爽！

好了，继续聊干货。

五种电压中的瞬态过电压和暂时过电压只会出现在充电过程中，在行驶过程中是不会出现的。

瞬态过电压也就是我们常提到的冲击电压，是来自于大气干扰或电网电源负载通断。这就是为什么说只有在充电场景才会出现。前面的文章我们给过数值，电动汽车绝缘配合设计考虑的冲击电压是2500V。它的来源是对于充电桩输出电压的要求，或者是说对充电桩浪涌保护装置SPD的要求。在这里不想花太多篇幅介绍标准里面的内容，感兴趣的同学可以按照我上面表格的整理自行查阅相关法律法规。

说完冲击电压，再来说下暂时过电压，这里的暂时过电压均指短期过电压，即持续时间<5s。暂时过电压的定义简单来说是当充电桩发生失效时产生的电压。这个时候就要注意了，交流充电桩和直流充电桩发生失效时产生的暂时过电压数值是不一样的，而且需要满足的法律法规是不一样的，我直接上结论：对于交流充电桩产生的暂时过电压为U+1200V RMS，这里的U指的是中性点接地的电源系统的标称线对中性点的电压，我理解对于中国电网来说是380V，如果我理解的不对，请大家帮忙指出。对于直流充电桩的暂时过电压数值，ISO 5474-3里明确定义是1988V DC。注意哦，现在提到的数值我们下面做对比的时候都会用到。

那剩余的三种电压呢？

电动汽车除了充电场景还有行驶场景，在行驶过程中，剩下的再现峰值电压、稳态工作电压和稳态峰值电压3种电压就会出现了。

这三种电压的数值没有具体定论，400V和800V产品不一样，同样是800V产品，整车的定义也不一样，所以这三个电压的数值需要具体产品具体分析，不过这也并不影响我们对于耐压数值的对比。

由此我整理了一下有耐电压要求数值的相关法律法规，主要是关注了中国和全球标准，像美国、韩国、欧洲等国家的标准暂时没有在分析范围内，不过增加了LV123，可以代表一部分欧洲主机厂的要求。

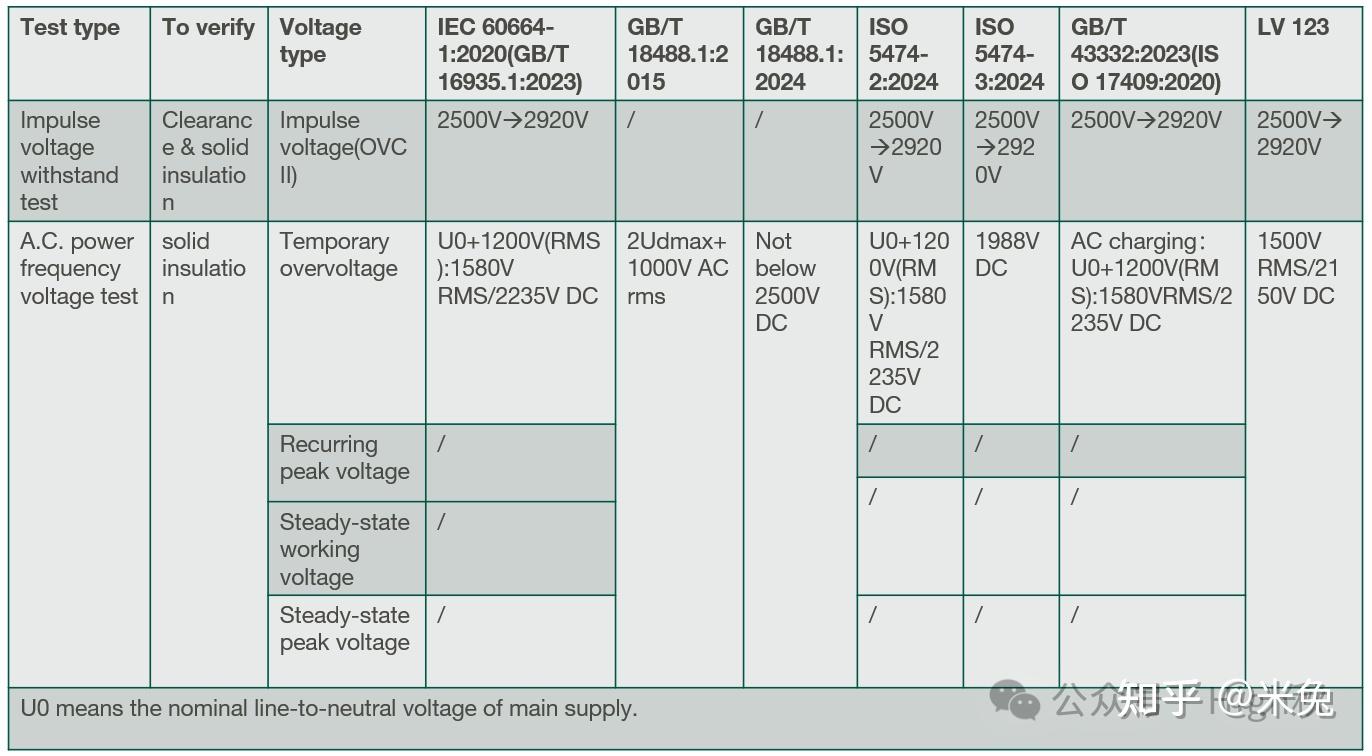

表2 不同标准的耐压要求对比

在查阅标准时，请大家一定要注意版本信息，确保为最新版本。上面GB/T 18488.1包含了2015和2024两个版本，由于2024版还没有正式发布，但是要求的内容差别比较大，所以需要大家根据具体产品去选择合适的版本。提示一下，2015版对于400V产品是没有问题的，但是如果是800V产品，那么问题就很大了，大家可以自行计算感受一下。

表2中并没有展示稳态峰值电压、稳态工作电压和重复再现峰值电压3种电压的数值，但是希望大家在将表2运用到实际工作中时把这3种电压列出来，这样就能很清晰的去选择一个最大电压作为耐压测试数值。

也许有同学有些小失落，因为这篇文章里没有直接给出关于耐压测试数值的标准答案，我是故意不给你的，因为我希望大家有一个理解的过程，参与到计算对比的过程，只有彻底理解了这背后的逻辑，才能以不变应万变。

关于绝缘配合系列通过这5篇文章大部分已经介绍得差不多了，但是请注意，所有提到绝缘配合的设计尺寸以及耐压测试，均指的是针对基本绝缘的设计。除了基本绝缘，我们还有可能用到功能绝缘，补充绝缘，双重绝缘和加强绝缘，尤其是双重绝缘和加强绝缘，它们的电气间隙和爬电距离的尺寸不同于基本绝缘，并且耐压测试的数值也不同。

因此我打算在下一篇文章中介绍一下不同绝缘类型的概念，以及不同的绝缘类型在绝缘配合设计及耐压测试中的不同之处。至于绝缘类型的设计，哪些地方需要用到什么绝缘类型，慢慢来，别着急，就这5篇文章就够琢磨一段时间了。
