本期是一个经典的企业网故障案例。

【背景介绍】

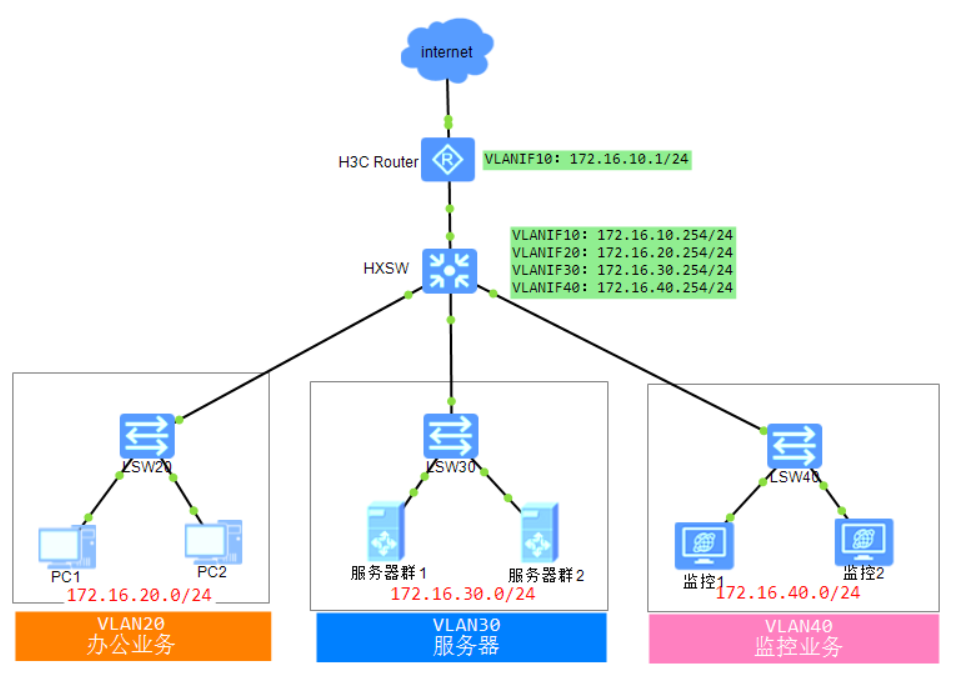

客户企业是一家500左右规模的零售行业公司，公司网络做的是经典三层网络架构，大致拓扑如下图所示：

备注：为便于案例分析此处简化了拓扑结构。实际企业网中核心堆叠交换机上配置了数十个VLAN。

整体规划如下：

• 不同的业务做到不同的VLAN里面，整网链路为千兆网线传输；

• 整套路由交换网络设备为H3C，出口路由对所有子网做NAPT实现上网需求。

【问题描述】

客近期公司网管发现H3C出口路由的CPU经常飙高到90%以上，同时下面的终端上网都出现了卡顿、延时等问题，并且访问路由web页面、命令输入也都很卡。但过了几分钟就会自动恢复！

表现相当显性，伴随着路由器CPU的飙高导致其转发性能出现了问题，从而致使下挂终端上网卡顿和延时，那么本次案例的重点就是要找到路由CPU飙高的具体原因并解决，且非常难的点是：必须要在异常的几分钟内找到问题点才行，否则恢复了就很难排查了！

【排查分析】

第一步：确认问题现象

CPU常用诊断命令如下：

[H3C]display cpu-usage //显示CPU利用率的统计信息，用于查询CPU占用率高的任务[H3C]display cpu-usage history //以图形方式显示CPU利用率统计历史信息

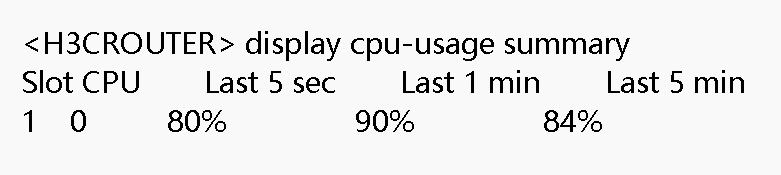

现场问题复现时通过上述命令，确认能看到出口路由的CPU有出现飙高

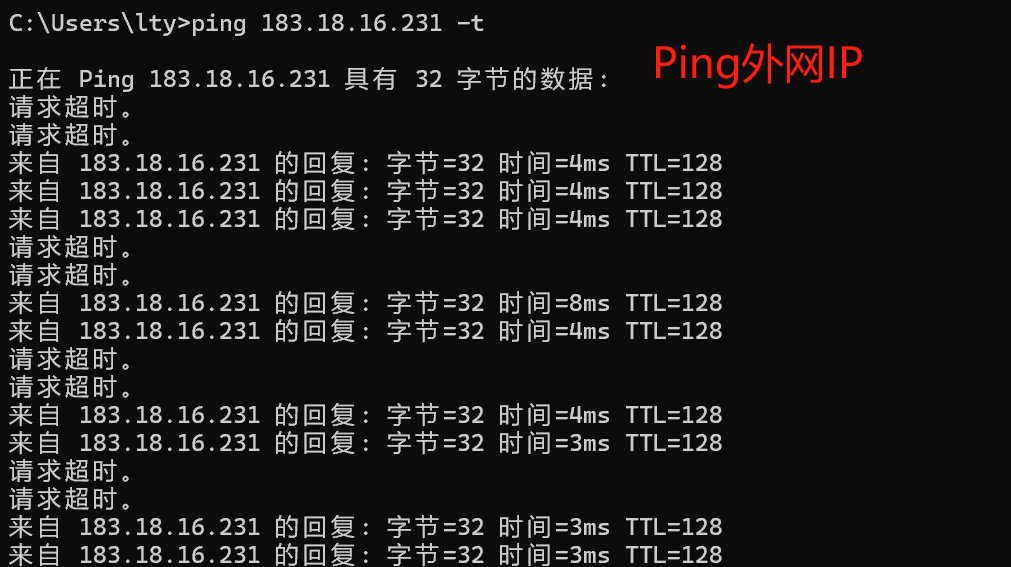

并且访问外网相当卡顿和丢包：

第二步：列出CPU飙高常见原因并推测

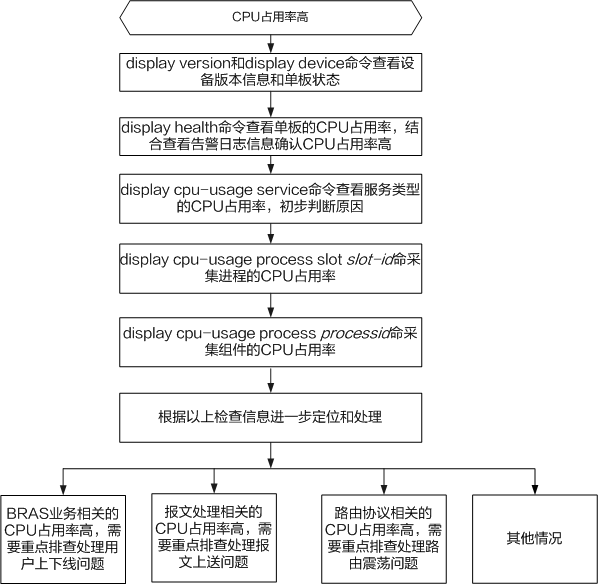

这里我给两张HUAWEI和H3C对于CPU飙高排障的标准流程图，大家可以参考一下：

【HUAWEI】

【H3C】

【原因总结】

    原因1：大量报文上送CPU。主要有两种表现：

• • 二层环路风暴：导致端口带宽满载，地址表被破坏；

  • 组播/广播泛洪：如DHCP、ARP等报文量过大流进CPU，也会导致CPU性能下降。

    原因2：路由拓扑状态频繁震荡。常见的有：

• • STP拓扑震荡：TC-BPDU报文频繁刷新导致STP拓扑震荡变化，会影响CPU性能；

  • OSPF协议震荡：OSPF邻居状态震荡、拓扑频繁变化也会影响设备CPU性能。

    原因3：配置太多

• • 比如做了各种策略、开了各种日志打印、行为管控等功能

以上3个原因适用于极大多数场景判断网络设备CPU飙高问题，尤其是第一条！

第三步：逐条检测CPU飙高可能性

原因1：大量报文上送CPU。主要有两种表现：

• 二层环路风暴：导致端口带宽满载，地址表被破坏；

• 组播/广播泛洪：如DHCP、ARP等报文量过大流进CPU，也会导致CPU性能下降。

排查诊断：如上拓扑，因为路由器仅G0/0/0和G0/0/1口在用，看下是否有广播风暴或者广播&组播泛洪流进路由器CPU，我们只需要看这两个接口的数据统计即可，分别输入（统计前最好先输入reset counters interface清空接口数据统计）：

<H3CROUTER>dis int g0/0/1    //查看WAN数据统计，每隔5s敲一次确认报文变化量

<H3CROUTER>dis int g0/0/0    //查看LAN口数据统计，每隔5s敲一次确认报文变化量

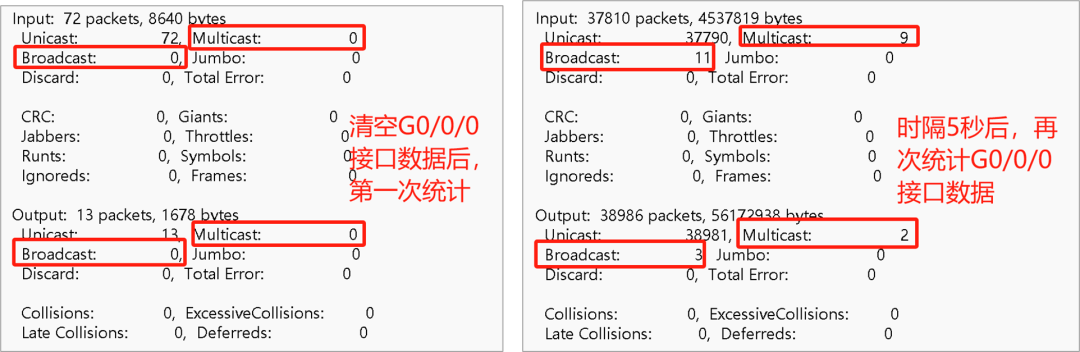

从上图可以看到问题复现时，路由的GE0/0/0和GE0/0/1接口的组播&广播报文在5秒内增长是非常缓慢的，基本排除了可能存在的二层环路以及报文泛洪的问题。

原因2：路由拓扑状态频繁震荡。常见的有：

• STP拓扑震荡：TC-BPDU报文频繁刷新导致STP拓扑震荡变化，会影响CPU性能；

• OSPF协议震荡：OSPF邻居状态震荡、拓扑频繁变化也会影响设备CPU性能。

排查诊断：整网路由、交换机拓扑很简单，均未启用STP和OSPF功能，不存在此原因。

原因3：路由器的配置太多，比如做了各种策略、开了各种日志打印、行为管控等功能

排查诊断：路由器典型配置如下：

• GE0/0/1作为WAN口连接光猫拨号上网

• 使能NAPT功能，源地址范围172.16.0.0/16，出接口为GE0/0/1

• 做了VLAN20/30/40子网回程静态路由

典型的最基本上网配置，其他没有了。故不存在特殊配置消耗CPU性能的问题。难道是路由器设备故障了？我们接下来继续做测试。

第四步：确认路由器是否故障

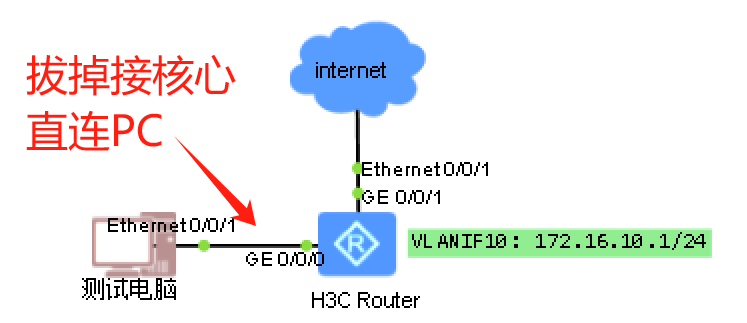

通过第三步排查，导致路由器常见CPU飙高的常见原因逐个排除了，那会还是什么问题呢？不会是路由器坏掉了吧？于是我们进一步做了单机空载测试，拔掉路由器的内网LAN口（即G0/0/0口）直连PC：

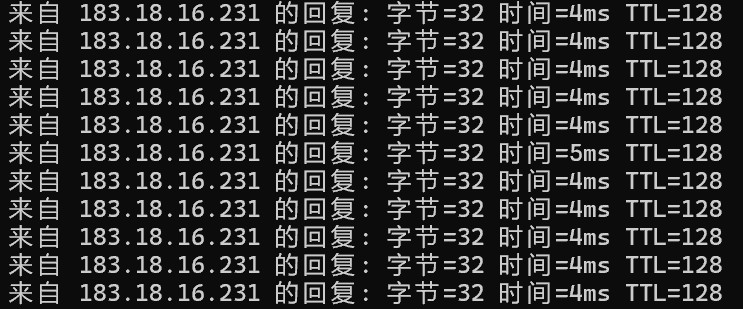

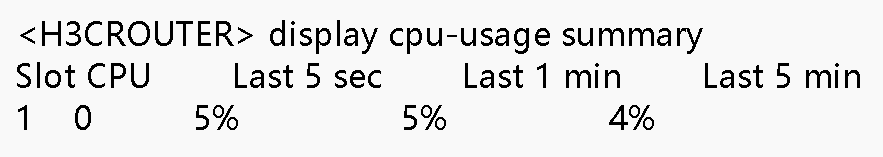

惊奇的发现路由器的CPU迅速降下来了，并且上网根本不卡！

说明路由器设备无故障，此问题还是跟核心交换机接入路由有关了！那么直接在H3C路由器LAN口（G0/0/0）抓数据流。

第五步：内网主干路数据流分析

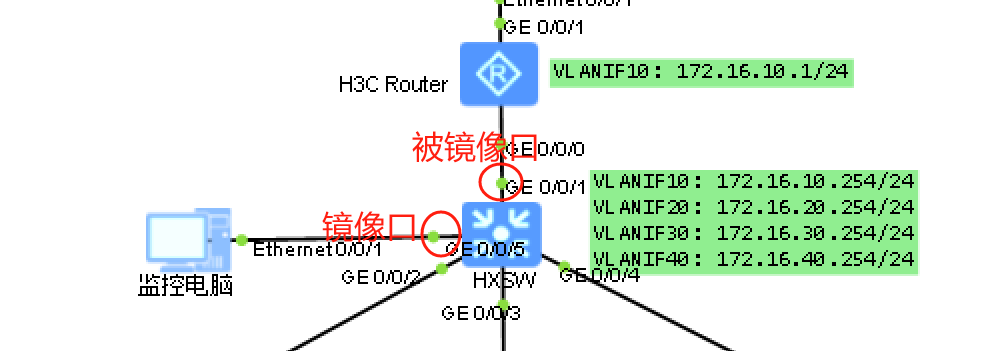

我们在核心交换机上做镜像抓取上联出口路由接口的流：

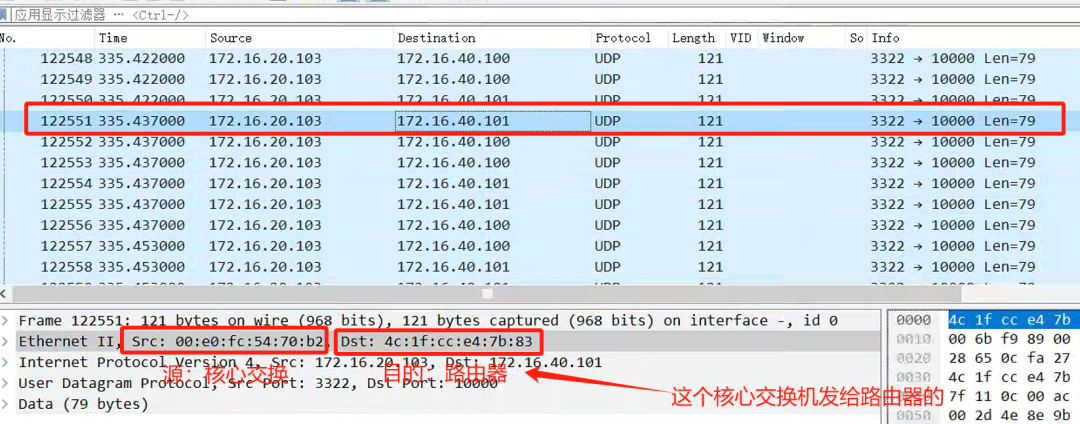

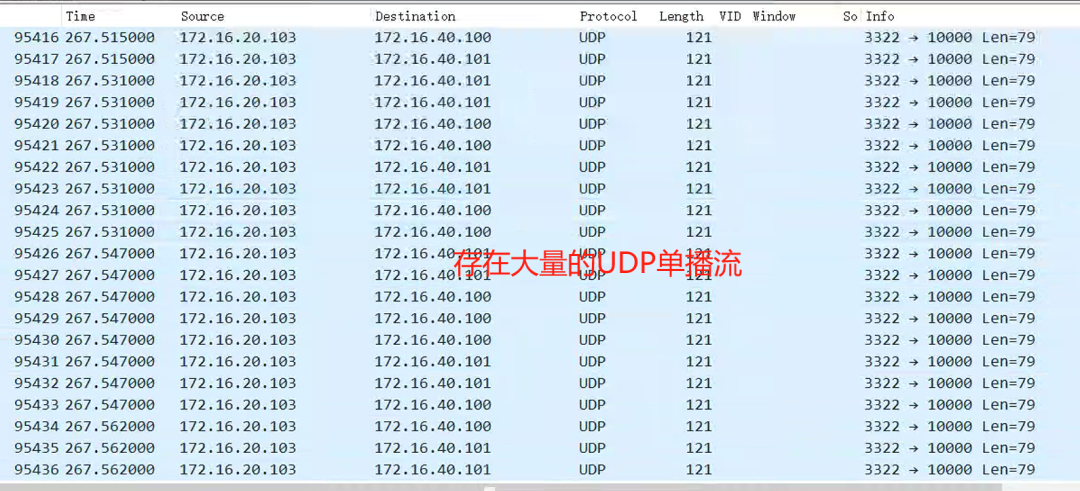

抓包如下：

从这条流分析如下：

1. 该流为源VLAN20访问目的VLAN40的UDP流，据统计这些流吞吐量高达1Gbps，它是占满千兆链路带宽的主要原因，也是路由器收发包满载导致CPU持续高位的主要原因；

2. VLAN2访问VLAN40的流就不应该出现在核心交换与路由之间，这个数据包会由核心交换机直接转发给了VLAN40的设备。

那么这条“异常流”为何会出现在核心交换与路由之间并且泛洪的呢？我们来看下数据包MAC地址对比一下：

• 按照时序看第一个：

• 按照时序看第二个：

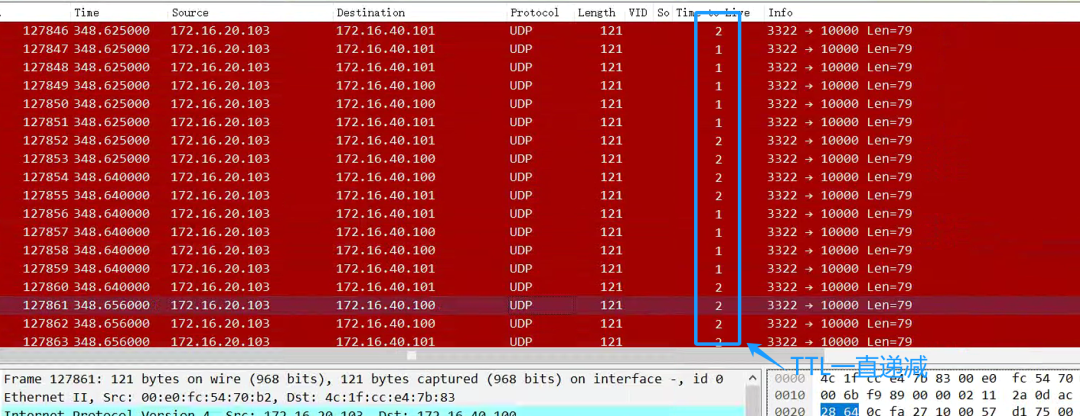

分析得出：这个UDP包在交换机和路由器之间互转循环，即：SW—>R—>SW—>R。。。。一直循环到TTL=0然后才丢掉UDP包！

得出结论：路由器和交换机之间发生了路由环路，目的网段是VLAN40。那么也就是说，核心交换机失去了VLAN40的直连路由走全0路由转发了！意味着VLAN40接口可能发生了故障。

第六步：确认核心交换机路由信息

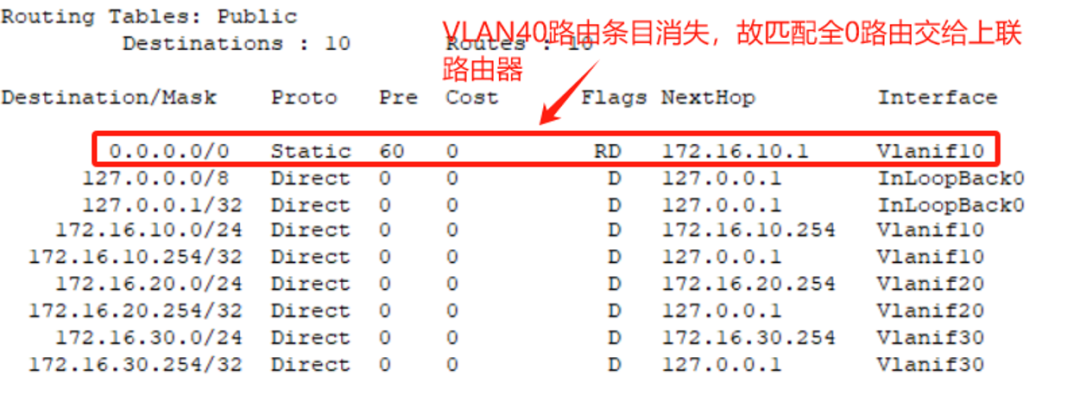

• 查看核心交换机[HXSW]路由表：

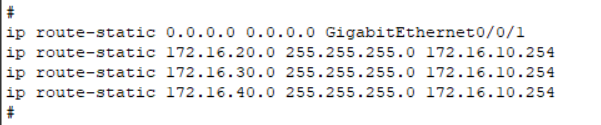

• 查看出口路由器[H3CROUTER]路由表：

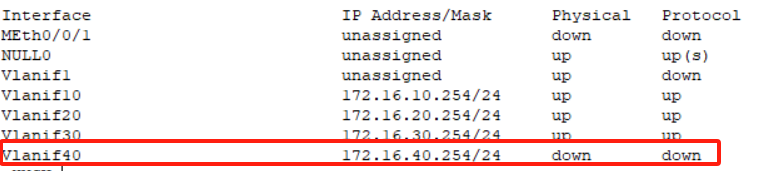

• 确实存在路由环路，造成环路的原因是核心交换机VLAN40故障无路由，再查看其VLANIF40和对应的物理接口状态：

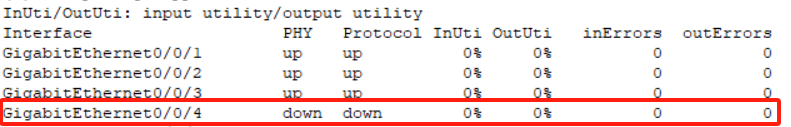

核心交换机上VLAN40所属的物理接口GE0/0/4状态为DOWN，所以VLANIF40消失了故没有生成对应的直连路由！

第七步：问题排查总结

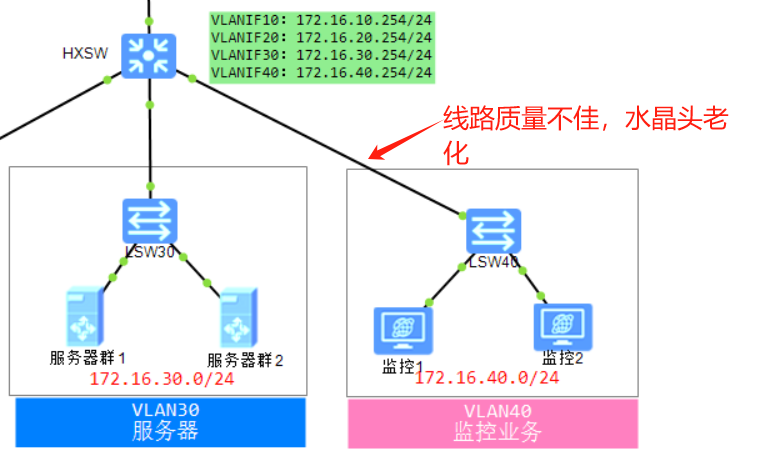

通过现场诊断判断核心交换机连接VLAN40的汇聚交换机线路质量差、接触不良，偶然出现状态down；当物理链路down时会导致核心VLANIF40接口down掉，故而导致VLAN40路由条目消失出现三层环路报文泛洪。

【案例小结】

在三层组网应用中，三层路由环路是一种容易被忽略的网络故障，因为它在物理连线上没有成环，只是逻辑转发上形成了环路。有人会问两个问题：

问题1：为什么GE0/0/4接口故障了没人发现呢？

Re：原因是因为VLAN40是监控业务，它只需要VLAN40内部IPC、NVR互通就行，监控都在保安室里看着，没人会跨三层去访问这些监控设备，所以基本是无感知的。

问题2：既然VLAN40没人去访问，为什么会有VLAN20访问VLAN40的UDP数据从而导致单播包环路？

Re：这是一个偶然的现象，VLAN20内的电脑无意间的ping测试、UDP往VLAN40探测的行为是不可控的，一旦有就会单播环路泛洪，凡事不要那么绝对。
