在Matlab中调用C/C++程序<三>

本文转载自：herohbc

本文介绍如何在Microsoft Visual C++的IDE中生成MEX文件。

当我们的工程特别大，需要调用许多外部库函数时，直接在Matlab的Command Window中运行mex函数就十分的麻烦了。

这时，我们可以使用微软提供的C/C++集成开发环境。

下面将以Visual Studio 2008 SP1为例，编写一个mexFunction函数，通过调用OpenCV中的函数来计算一个方阵的行列式。

1. 配置Visual Studio 2008的开发环境

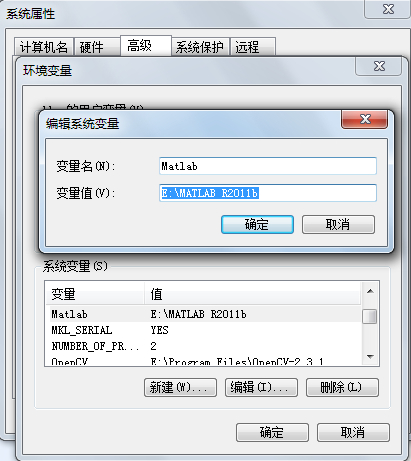

1.1 新建环境变量Matlab，如下图所示。



1.2 打开Visual Studio 2008，Tools -> Options -> Projects and Solutions -> VC++ Directories，选择右端Show directories for:下拉列表中的Include files，添加记录

$(Matlab)\extern\include

$(Matlab)\extern\include\win32



1.3 再选择Show directories for:下拉列表中的Library files，添加记录$(Matlab)\extern\lib\win32\microsoft，单击OK按钮。



1.4 OpenCV的配置方法可参见我去年的一篇博客http://hi.baidu.com/herohbc/item/d02d09cc3bdcc90ec610b264，我现在使用的OpenCV的版本为2.3.1，但配置方法都一样。也可以参见OpenCV的官方说明。



1.5 配置完成后，重启电脑。



2. 生成MEX文件

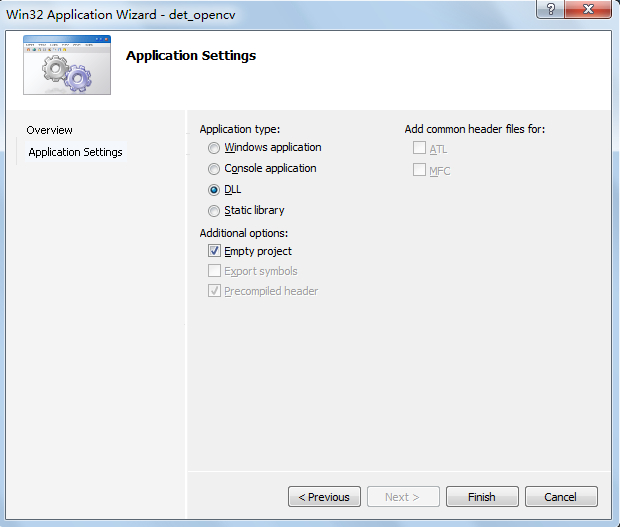

2.1 打开Visual Studio 2008，新建一个Window32 Console Application程序，工程名为det_opencv，Application type设置为Dll，并勾选Empty project，单击Finish。如下图所示。



2.2 新建文件det_opencv.cpp，内容如下：

#include <mex.h>
#include <opencv2/core/core.hpp>



#ifdef _DEBUG
#pragma comment(lib, "opencv_core231d.lib")
#else
#pragma comment(lib, "opencv_core231.lib")
#endif



#pragma comment(lib, "libmx.lib")
#pragma comment(lib, "libmex.lib")
#pragma comment(lib, "libmat.lib")

void mexFunction(int nlhs, mxArray *plhs[], int nrhs, const mxArray *prhs[])
{
 if (nrhs != 1)
 {
  mexErrMsgTxt("One input argument required.");
 }

 if (nlhs != 1)
 {
  mexErrMsgTxt("One output argument required.");
 }



 int M = mxGetM(prhs[0]);
 if (M != mxGetN(prhs[0]))
 {
  mexErrMsgTxt("Matrix must be square.");
 }



 double *p = mxGetPr(prhs[0]);
 cv::Mat A(M, M, CV_64FC1, p);
 double d = cv::determinant(A);

 plhs[0] = mxCreateDoubleScalar(d);
}

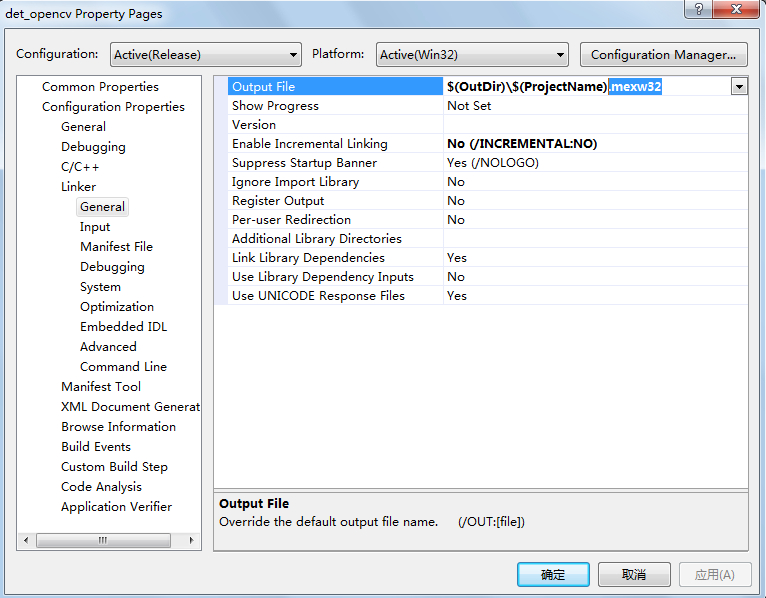

2.3 在Release模式下，打开Project -> det_opencv Properties...，将Linker -> General -> Output File的扩展名由.dll修改为.mexw32。如下图所示。

当然，不修改也可以。但在使用时，Matlab会给出警告信息。



2.4 新建文件det_opencv.def，内容如下：

LIBRARY "det_opencv"
EXPORTS mexFunction



2.5 在Release模式下编译成功后，det_opencv所在目录下的Release文件夹中会生成一个det_opencv.mexw32文件。这就是我们最终所需要的MEX文件。



3. 测试程序

3.1 将det_opencv.mexw32文件复制到Matlab的Current Folder。



3.2 在Command Window中输入以下命令：

>> format long
>> A = rand(20,20);
>> d1 = det_opencv(A)

d1 =

  -0.023477632036476

>> d2 = det(A)

d2 =

  -0.023477632036475



3.3 det_opencv.mexw32没有任何帮助信息，因此最好建立一个M文件，进行一下简单的封装。例如，新建文件test_det.m，内容如下：

function d = test_det(A)
% Computing the determinant of the square matrix A by invoking function det_opencv
%
% Just for a test!
% 2012 - 08 - 11

d = det_opencv(A);



注意，det_opencv.mexw32和test_det.m要放在同一文件夹中。
