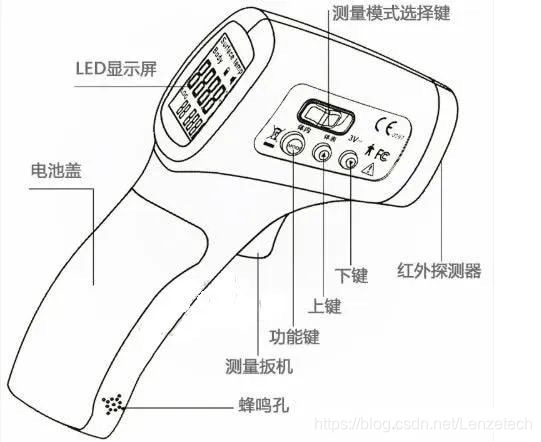

额温枪的组成部分

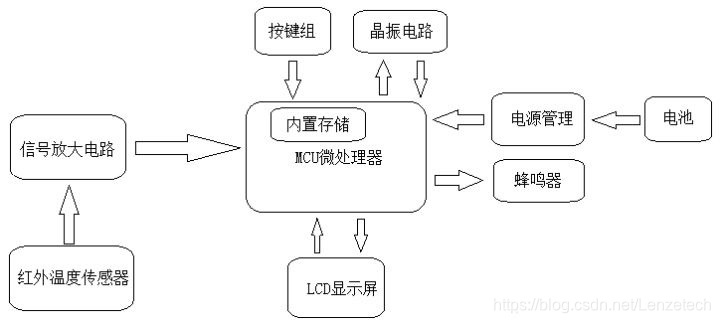

根据以上组成，我们可以画出额温枪的大致硬件结构框图。
红外温度传感器：用于采集人体/物体的温度，红外额温枪一般距离额头1~3cm处进行测量，采集到的数据经过信号放大电路进行放大，信号放大电路是可选项。
MCU微处理器：接受红外温度传感器的数据进行处理，对于模拟式的传感器，需要添加A/D转换电路，将模拟信号转换为数字信号，再给MCU处理；对于数字式的温度传感器，可以直接给MCU进行处理。
按键模块：用于模式切换，测量物体，测量额头，测量颈部等模式切换，按键可以自定义，可以做开机键，系统复位键等。
LCD显示屏：MCU控制，用于对温度数据的显示。蜂鸣器：报警模块，MCU设置正常的温度区间，如35~37.3℃，超过上限或者低于下限，进行蜂鸣器报警，温度过低或过高均不正常。
晶振电路：用于MCU微处理的时钟，提供震荡源。
电池：电池是整个系统的主电源，因为额温枪的便携性，必定是电池供电，电池供电的产品，最重要的是低功耗，在不工作时，系统需要进入睡眠模式，以达到更低的耗电，延长电池寿命。
电源管理：红外温度传感器，显示屏，蜂鸣器等模块的供电电压不一定相同，电池需要转换为合适的电压值给各模块供电，当然，也可以用可充电电池，加入充电电路。
