无线工作模式
1. AP模式（Access Point 模式）
- 主要功能：提供无线网络接入服务。
- 设备角色：作为无线信号的发送端。
- 网络拓扑：需要连接到有线网络（LAN口），将其转换为无线信号。
- 应用场景：将有线网络转为无线供用户设备使用（例如家用Wi-Fi路由器）。
- 1→N
2. Client模式（客户端模式）
- 主要功能：作为无线客户端连接到其他无线接入点（AP）。
- 设备角色：无线信号的接收端，通常为需要联网的有线设备提供网络支持。
- 网络拓扑：通过无线连接上一级AP，并通过路由器的LAN口为设备提供有线网络。
- 应用场景：
- 让不支持Wi-Fi的设备（如老旧电脑或打印机）通过无线网络上网。
- 为单独的终端连接到Wi-Fi信号。
- 1→1
3. 中继模式（AP+Client模式 / WISP模式）
- 主要功能：既作为客户端连接到上一级AP，又重新广播信号扩展覆盖范围。
- 设备角色：既是信号接收端（客户端）又是信号发送端（AP）。
- 网络拓扑：
- 连接上一级AP并中继信号，允许更多无线或有线设备连接。
- 应用场景：
- 扩展无线网络覆盖范围（信号弱的区域）。
- WISP模式适用于连接无线ISP提供的网络服务。
4. WDS模式（Wireless Distribution System）
- 主要功能：通过多个路由器实现无线桥接，扩展无线覆盖范围。
- 设备角色：路由器之间互相桥接信号。
- 网络拓扑：
- 多个路由器直接通过无线桥接互联，形成无缝覆盖的大网络。
- 限制：
- 多数设备需要支持相同品牌和协议（如WDS），且无线带宽可能会减半（因中继）。
- 应用场景：
- 用于扩展大范围的无线网络，尤其是多路由器部署环境。
5. Wireless Bridge模式（无线桥接）
- 主要功能：连接两个不同的有线网络，通过无线互联。
- 设备角色：实现远距离有线网络的互联。
- 网络拓扑：
- 两台或多台设备互为无线桥接点，以替代网线连接远距离设备。
- 常见桥接形式：点对点（P2P）或点对多点（P2MP）。
- 应用场景：
- 工业园区、校园、楼宇之间的网络互联。
- 需要克服物理障碍（如跨楼层、跨道路）的场景。
区别对比表
| 模式 | 信号来源 | 信号输出 | 适用场景 | 特点 |
|---|---|---|---|---|
| AP模式 | 有线网络 | 无线网络 | 提供无线接入点 | 将有线转无线。 |
| Client模式 | 无线信号 | 有线网络 | 无线接入的设备转为有线 | 将无线转有线。 |
| 中继模式 | 无线信号 | 无线和有线网络 | 扩展无线信号覆盖范围 | 收发信号同时进行。 |
| WDS模式 | 无线信号 | 无线信号 | 多路由器无线桥接 | 无需网线，适用大范围覆盖。 |
| 桥接模式 | 有线网络（两端） | 有线网络（两端） | 远距离有线网络互联 | 替代长距离网线。 |
主要选择点
- 扩展无线覆盖：选择中继模式或WDS模式。
- 有线到无线：选择AP模式。
- 无线到有线：选择Client模式。
- 远距离桥接有线网络：选择桥接模式。
根据实际需求和设备支持情况，选择合适的模式可以优化网络性能。
Wi-Fi协议
基本概念
- IEEE 802.11：定义无线局域网（WLAN）的通信标准，包括多个版本，每一版本改进速率、频段、信号覆盖等。
- Wi-Fi名称：由Wi-Fi联盟为易于记忆和营销，将协议版本命名为“Wi-Fi X”（如Wi-Fi 4、Wi-Fi 5）。
协议版本对比表
| 协议版本 | 别名 / Wi-Fi名称 | 发布年份 | 最大速率 | 频段 | 调制技术 | 特点 |
|---|---|---|---|---|---|---|
| 802.11 | 无（原始协议） | 1997 | 2 Mbps | 2.4 GHz | FHSS/DSSS | 第一版Wi-Fi协议，速率低。 |
| 802.11b | 无 | 1999 | 11 Mbps | 2.4 GHz | DSSS (CCK) | 广泛普及，但易受干扰。 |
| 802.11a | 无 | 1999 | 54 Mbps | 5 GHz | OFDM | 高速率，适合干扰较少的环境。 |
| 802.11g | 无 | 2003 | 54 Mbps | 2.4 GHz | OFDM (DSSS兼容) | 结合802.11a速率与2.4GHz覆盖范围。 |
| 802.11n | Wi-Fi 4 | 2009 | 600 Mbps | 2.4/5 GHz | MIMO, OFDM | 首次引入MIMO，双频支持。 |
| 802.11ac | Wi-Fi 5 | 2013 | 1.3 Gbps (Wave 1) | 5 GHz | MU-MIMO, OFDM | 更高带宽，更强抗干扰能力。 |
| 802.11ac | Wi-Fi 5 Wave 2 | 2016 | 3.5 Gbps | 5 GHz | MU-MIMO, OFDM | 支持更多用户并发。 |
| 802.11ax | Wi-Fi 6 | 2019 | 9.6 Gbps | 2.4/5 GHz | OFDMA, MU-MIMO | 高密度环境优化，低延迟。 |
详细解读
1. 802.11（1997）
- 速率：仅2 Mbps。
- 频段：2.4 GHz。
- 应用：历史协议，仅用于最早的无线通信实验。
2. 802.11b（1999）
- 速率提升：11 Mbps，适合基础的网络传输需求。
- 频段：2.4 GHz（与蓝牙、微波炉共享频段，易受干扰）。
- 应用：家庭网络和小型办公网络的起步阶段。
3. 802.11a（1999）
- 高频段：5 GHz，减少干扰。
- 速率：54 Mbps，适合视频流媒体和局域网应用。
- 限制：高频段穿透力较差，覆盖范围有限。
4. 802.11g（2003）
- 混合优势：结合802.11a速率与802.11b的2.4 GHz覆盖能力。
- 速率：54 Mbps。
- 应用：普及度较高，支持家庭与中小型企业网络。
5. 802.11n（Wi-Fi 4，2009）
- 技术突破：首次引入MIMO（多输入多输出），多流传输提升速率。
- 双频支持：同时运行在2.4 GHz和5 GHz。
- 速率：理论上高达600 Mbps。
- 应用：高清视频、在线游戏的兴起推动该协议的广泛应用。
6. 802.11ac（Wi-Fi 5，2013）
- Wave 1：
- 支持单设备最高1.3 Gbps。
- 5 GHz频段专属，减少干扰。
- Wave 2（2016）：
- 多用户MIMO（MU-MIMO）：支持多设备同时通信。
- 速率提升至3.5 Gbps。
- 应用：高清视频、虚拟现实等高带宽需求。
7. 802.11ax（Wi-Fi 6，2019）
- 技术创新：
- OFDMA（正交频分多址）：提升高密度场景的效率（如车站、会议中心）。
- TWT（目标唤醒时间）：降低功耗，提升电池寿命。
- 更大频宽：支持2.4 GHz和5 GHz双频，更好的兼容性。
- 速率：最高9.6 Gbps。
- 应用：适应未来的物联网、智慧家居及高密度环境。
Wi-Fi名称与标准对应
| Wi-Fi名称 | 对应协议版本 | 频段 | 最大速率 | 特点 |
|---|---|---|---|---|
| Wi-Fi 1 | 802.11 | 2.4 GHz | 2 Mbps | 原始无线通信协议，无实用价值。 |
| Wi-Fi 2 | 802.11b | 2.4 GHz | 11 Mbps | 第一代广泛普及的无线协议。 |
| Wi-Fi 3 | 802.11g | 2.4 GHz | 54 Mbps | 提升速率，广泛应用于家庭和企业。 |
| Wi-Fi 4 | 802.11n | 2.4/5 GHz | 600 Mbps | 首次引入双频和MIMO技术。 |
| Wi-Fi 5 | 802.11ac | 5 GHz | 3.5 Gbps (Wave 2) | 提高速率，优化高清视频、多人通信场景。 |
| Wi-Fi 6 | 802.11ax | 2.4/5 GHz | 9.6 Gbps | 高密度、低延迟、低功耗，适应未来需求。 |
选择建议
- 普通家庭使用：Wi-Fi 4或Wi-Fi 5足够。
- 高密度、多设备使用场景：Wi-Fi 6是最佳选择。
- 老旧设备兼容：选择支持多频段的Wi-Fi 6设备，确保向后兼容。
帧结构
1. 帧结构
概念
帧（Frame）是802.11协议中用于无线通信的基本数据传输单位。无线局域网的帧结构定义了如何在发射和接收设备之间组织和传递数据。

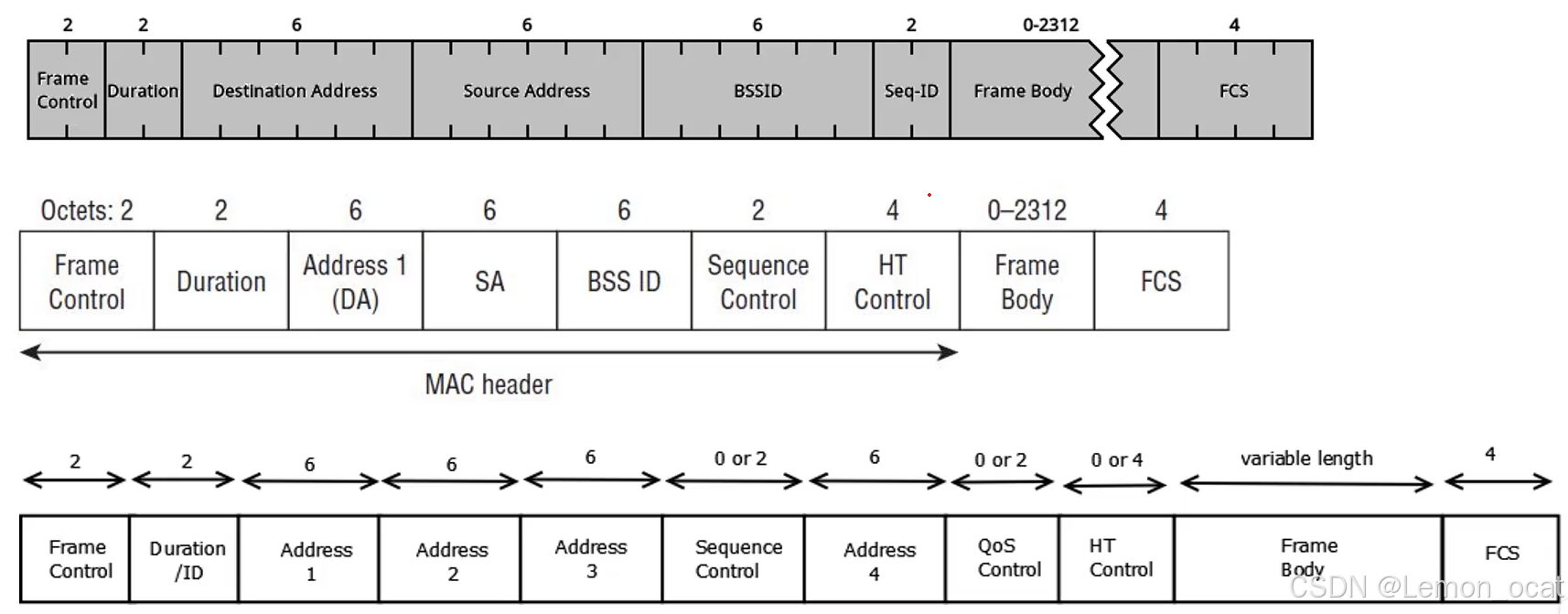

帧的组成部分
802.11帧通常分为以下部分：
- MAC头部（MAC Header）：
- 包含控制信息，例如源地址、目的地址、帧控制字段等。
- 常见字段：
- Frame Control：指明帧类型（数据帧、管理帧、控制帧）和子类型。
- Duration/ID：用于通信时间的调度或电源管理。
- Addresses：源地址、目的地址和BSSID（基本服务集标识符）。
- Sequence Control：用于帧排序和重传检测。
- 帧体（Frame Body）：
- 携带实际数据（如IP数据包、加密数据等）。
- 长度可变，根据标准规定最大支持2304字节。
- 帧校验序列（Frame Check Sequence, FCS）：
- 提供帧完整性验证，用于检测数据传输中的错误。
帧类型分类
- 数据帧：传递实际数据，如网页内容或文件。
- 管理帧：用于网络管理，例如认证（Authentication）和关联（Association）。
- 控制帧：管理传输过程，例如RTS（请求发送）和CTS（清除发送）。
2. Beacon（信标帧）
概念
Beacon帧是一种特殊的管理帧，由无线接入点（AP）定期广播，告知网络的存在和基本信息。
Beacon的作用
- 网络发现：客户端设备通过扫描Beacon帧发现可用网络。
- 网络信息广播：提供SSID（网络名称）、支持的速率、安全设置等信息。
- 时间同步：通过帧中的时间戳字段实现客户端与AP的时间同步。

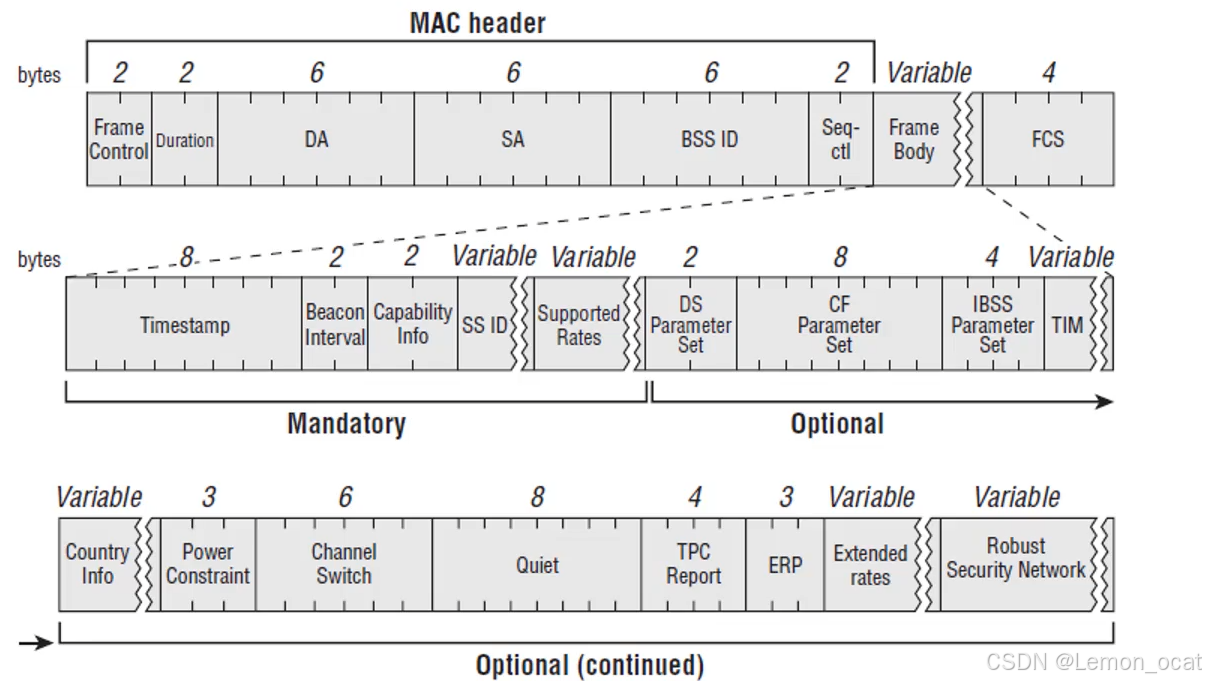

Beacon帧的组成
- 帧控制字段：标识为管理帧的子类型“Beacon”。
- 时间戳（Timestamp）：用于同步设备时钟。
- 间隔（Beacon Interval）：Beacon帧之间的时间间隔（一般100ms）。
- 能力信息（Capability Information）：描述网络支持的能力（如是否加密）。
- SSID：网络名称（可选隐藏）。
- 支持的速率：告知客户端支持的最高传输速率。
- 其他字段：如信道信息、安全参数等。
应用场景
- 用于设备扫描和连接（如手机搜索Wi-Fi）。
- 提供无线网络的管理信息和广播信号。
3. GI（Guard Interval，保护间隔）
概念
GI是无线通信帧间的一段空闲时间，用于避免符号间干扰（Inter-Symbol Interference, ISI），确保信号在接收端正确解码。
GI的工作原理
- 作用：当一个符号结束时，可能因多路径传播导致延迟信号的重叠。GI引入间隔时间，确保当前符号的反射信号不会干扰下一个符号。
- 关键性：多路径效应越严重（如室内复杂环境），GI的作用越重要。
GI的长度
- 长GI：800 ns（纳秒），适用于高反射、多路径环境。
- 短GI：400 ns，适用于低反射、短距离传输环境，能提升速率。
GI对速率的影响
- 短GI：减少间隔时间，提升信道效率，传输速率提高约10%。
- 长GI：提供更高的传输可靠性，但降低速率。
标准支持
- 802.11n和802.11ac支持长GI和短GI切换。
- 802.11ax（Wi-Fi 6）进一步优化了GI机制，以适应高密度场景。
选择建议
- 短GI适合高速传输（如高清流媒体、低延迟应用）。
- 长GI适合复杂环境（如室内办公区域或远距离传输）。
总结
| 概念 | 主要作用 | 特点 |
|---|---|---|
| 帧结构 | 定义数据传输的基本格式和组成部分 | 包括MAC头部、帧体和校验序列，支持数据、管理、控制帧。 |
| Beacon | 广播无线网络信息，供设备发现并连接网络 | 包含网络SSID、信道信息、时间戳等，周期性发送。 |
| GI | 符号间保护时间，防止符号间干扰，提高信号解码准确性 | 可选择长GI或短GI，短GI提升速率，长GI提升稳定性。 |
这些机制共同作用，确保无线网络的高效、可靠运行。
