【系统分析师之路】原创章节 重构与改善设计思维导图

【系统分析师之路】原创章节 重构与改善设计思维导图

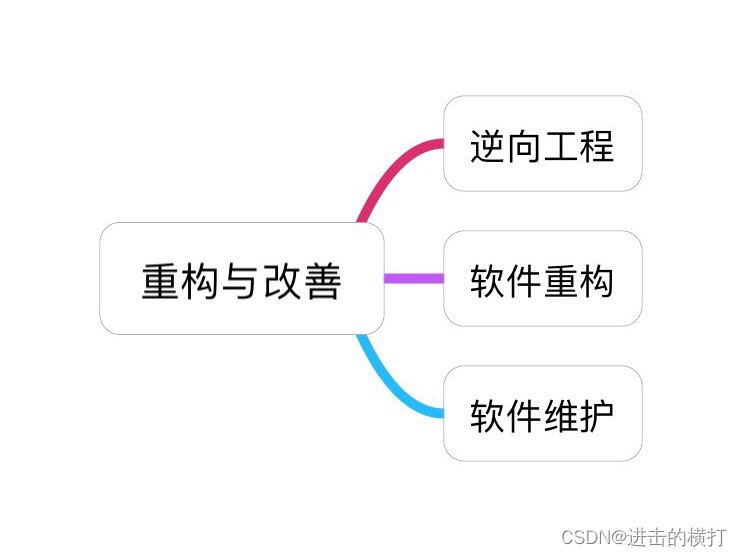

章节索引

从过于改善章节主要放了三方面的内容，分别是逆向工程，软件维护和重构。

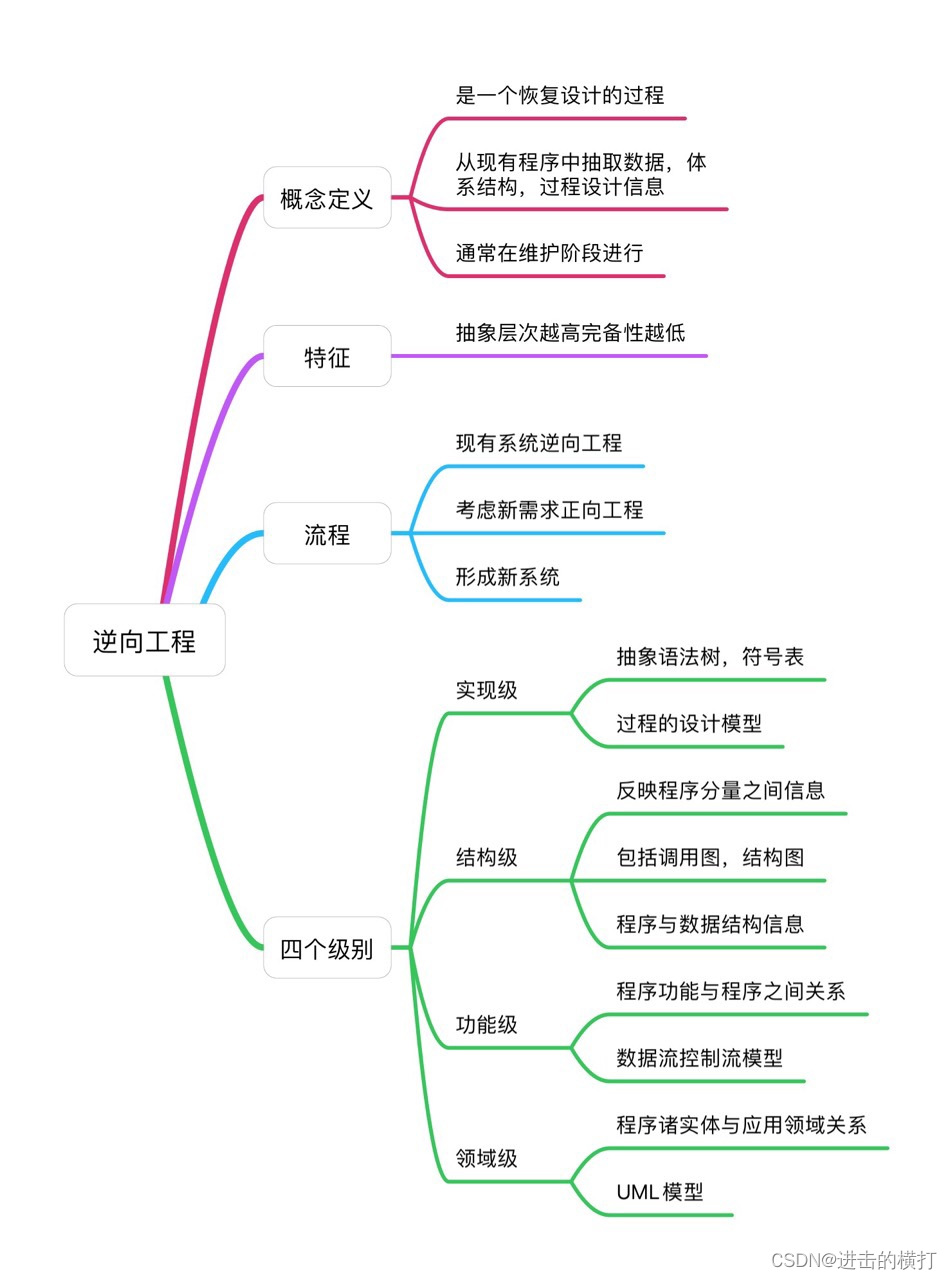

一. 逆向工程

逆向工程是一个恢复设计的过程。它一般在维护阶段实，从现有的程序中抽取数据及其结构以及设计过程。逆向工程最大的特征就是抽象层次越高完备程度就越低；它分为了四个层次分别是实现级，结构级功能级和领域级。符号及一般里面有抽象语法树，符号表等信息，他是过程的设计模型；结构级是程序分量之间的信息，反映的是程序与数据结构之间的关系一般用调用图程序图来表示；功能级一般是表示数据流和控制流的模型，表示程序功能与程序之间的关系；领域级一般表示为UML图，表示程序诸实体与应用领域之间的关系。
那么我们在项目中如何使用逆向工程呢？
第一步先对现有工程实施逆向工程，第二步在考虑需求之后实施正向工程；最后形成新的系统。

二. 软件重构

在系统维护阶段，软件重构的目的是提高遗留系统的可维护性和可行性；什么叫可行性，就是重构代码的成本可能远远低于维护文档注释残缺的代码的费用。
软件重构是对软件内部结构的一种调整，它是在不改变软件既有功能和性能的前提下开展的。软件重构分为代码重构，架构重构和模块重构三种类。
重构并不会增加软件功能，所以对于客户来说是看不到的，那么什么时候做重构比较好呢？一般在以下几种情况下实施。
模块间耦合越来越复杂，文档注释混乱，维护成本大大增加，一个需求改动改动一大片代码。
