开源CFD软件-OpenFOAM：软件简介及文件结构（1）

目录

一、OpenFOAM简介

二、OpenFOAM文件结构

2.1 Applications文件夹

2.2 bin文件夹

2.3 doc文件夹

2.4 etc文件夹

2.5 platform文件夹

2.6 src文件夹

2.7 tutorials文件夹

2.8 wmake文件夹

2.9 用户目录

2.10 通用求解器目录

2.11 通用工具目录

三、源码信息检索和环境变量

3.1 源码信息检索

3.2 环境变量

---

        从本节起，我们开始一起系统性地学习OpenFOAM软件！加油！

一、OpenFOAM简介

        OpenFOAM是Open Source Field Operation and Manipulation的简称，是最著名的开源计算流体力学软件。OpenFOAM完全由C++语言编写，在Linux系统下运行，是一个面向对象的计算流体力学C++库，主要用于求解偏微分方程（PDE）和常微分方程（ODE），同时包含现成的或开箱即用的求解器、前处理程序和后处理程序。

        OpenFOAM特点：

        （1）支持大规模并行计算；

        （2）支持多物理场仿真，包括计算流体力学（可压缩和不可压缩流）、热传递和共轭传热、燃烧和化学反应、多相流和传质、粒子法（DEM、DSMC、MD）和拉格朗日粒子追踪、应力分析和流固耦合、计算气动声学，计算电磁学，计算固体力学，MHD等，支持参照系旋转、任意网格界面、动态网格处理和自适应网格，包含6自由度求解器、ODE求解器等；

        （3）丰富的物理模型库，包括湍流模型（RANS、DES、LES）、输运/流变模型、牛顿和非牛顿粘性模型、流体热力学模型和物理属性、源项模型、拉格朗日粒子模型、多相流的相间动量传递模型，支持燃烧、火焰速度、化学反应、多孔介质、辐射、相变等模型；

        （4）求解功能类型齐全，包括有限体积（FVM）求解器、同位多面体非结构化网格、支持空间和时间二阶精度（许多离散方案，包括高阶方法）、稳态和瞬态求解器、基于压力-速度耦合的SIMPLE和PISO、基于域分解的大规模并行、网格生成工具、网格操作和转换工具、后处理工具等，所有组件均以库的形式实现，便于复用。

        与商业CFD软件相比，目前OpenFOAM不支持GUI界面，无自带预定义设置，用户需要对CFD基础知识有基本了解并熟悉OpenFOAM命令行界面（CLI），但软件完全开源，求解器可以根据特定需求进行定制，免费使用，并且对可使用的核心数量没有限制。

        全新的求解器可以使用OpenFOAM高级编程轻松实现，如：

↓↓↓

solve
{
    fvm::ddt(T)
    + fvm::div(phi, T)
    - fvm::laplacian(nu, T)
    ==
    0
};

        代码实现和原方程之间的对应关系非常清晰。

二、OpenFOAM文件结构

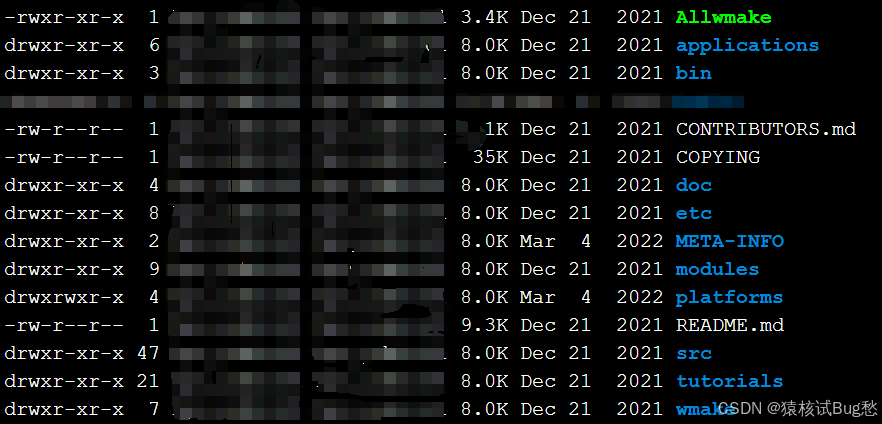

        OpenFOAM的主要文件结构如下图所示。如果在默认位置安装了OpenFOAM，则环境变量$WM_PROJECT_DIR的目录应指向以下目录（取决于安装的版本）：

$HOME/OpenFOAM/OpenFOAM-9

or

$HOME/OpenFOAM/OpenFOAM-dev

其中最重要的是“Allwmake”文件， 用于编译OpenFOAM。

        以符号$开头的条目是环境变量，可以使用echo命令回显环境变量的值，例如：

echo $WM_PROJECT_DIR

命令行会显示如下值：

可以使用env命令列出所有OpenFOAM的环境变量：

env | grep "OpenFOAM"

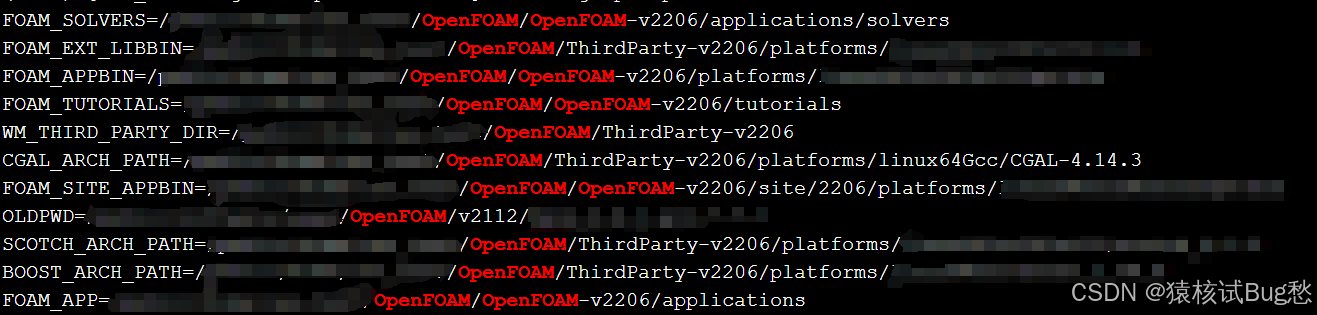

命令行会显示如下值：

2.1 Applications文件夹

        applications文件夹中包含内容如下：

        ①solvers：包含分布式求解器的源代码；

        ②test：包含几个测试用例的源代码，这些测试用例显示了一些OpenFOAM®类的用法；

        ③tools：包含针对于程序二次开发和高阶用户的工具；

        ④utilities：包含分布式实用程序的源代码。

        ⑤Allwmake：用于编译求解器和实用程序的所有内容。要在test中编译测试用例，请转到所需的测试用例目录，并通过键入wmake来编译它。

2.2 bin文件夹

        bin文件夹中包含内容如下：

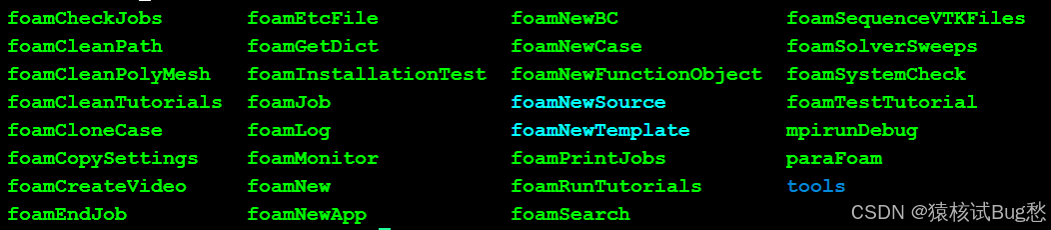

        其中包含许多脚本文件，如foamNew，foamLog，foamJob，foamNewApp等，还包含启动paraView的脚本paraFoam。

2.3 doc文件夹

        doc文件夹中包含内容如下：

        主要包含OpenFOAM软件的文档，即用户指南、程序员指南和Doxygen生成的html文档。Doxygen文档需要通过在$WM_PROJECT_DIR中输入Allwmake doc来编译。

2.4 etc文件夹

        etc文件夹包含内容如下：

        主要包含环境文件、全局OpenFOAM指令、模板和默认热化学数据库thermoData，同时还包含超级字典controlDict，可以在其中设置调试标志和默认单位等。

2.5 platform文件夹

        platform文件夹包含内容如下：

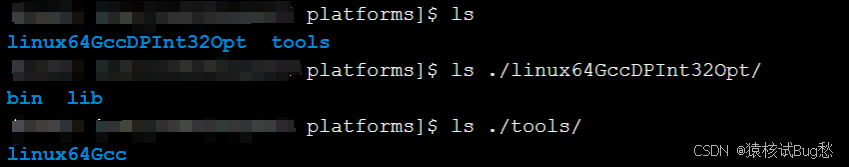

        主要包含编译applications时生成的二进制文件，编译src目录中的源代码时生成的库文件。编译完成后，二进制文件将存储在下面路径中：

$WM_PROJECT_DIR/platforms/linux64GccDPInt32Opt/bin
$WM_PROJECT_DIR/platforms/linux64GccDPInt32Opt/lib

2.6 src文件夹

        src文件夹包含内容如下：

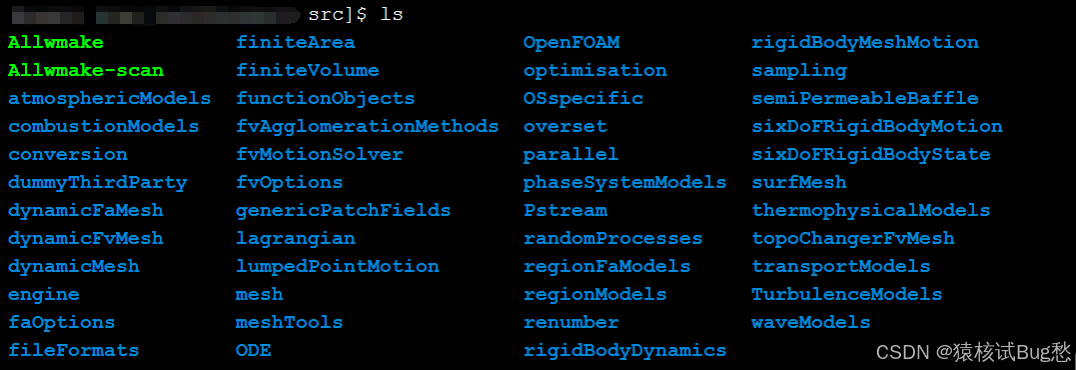

        主要包含OpenFOAM基础库的源代码，是软件核心，每个子目录包含不同的库，其中OpenFOAM文件夹中包含用于操作的容器的定义、字段定义、网格和网格特征（如区域和集合）的声明；finiteVolume文件夹是有限体积法实现，提供了有限体积离散化所需的所有类，如网格处理、有限体积离散化运算符（散度、拉普拉斯算子、梯度、fvc/fvm等）和边界条件。在目录finiteVolume/lnInclude中，您还可以找到非常重要的文件fvCFD.H，大多数应用程序中都包含该文件；sixDoFRigidBodyMotion文件夹包含6自由度的刚体运动求解器；transportModels包含许多输运模型；TurbulenceModels包含许多湍流模型。

2.7 tutorials文件夹

        tutorials文件夹包含内容如下：

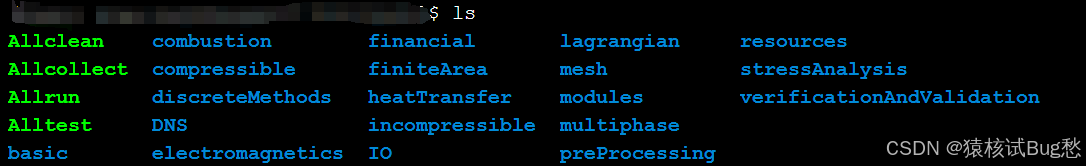

        主要包含每个求解器的示范案例，通过所涉及的物理学知识来组织管理各文件夹，用户可以使用这些案例作为起点开发自己的案例。

2.8 wmake文件夹

        wmake文件夹包含内容如下：

         主要包含编译所需的文件。OpenFOAM使用wmake命令来编译，wmake可以理解OpenFOAM的文件结构中，并使用此目录中设置的默认编译器指令。如果在OpenFOAM bashrc文件中添加了一个新的编译器名称，还应该告诉wmake如何解释这个名称。在wmake/rules中可以找到可用编译器的默认设置。同时，还可以找到一些在组织文件进行编译或清理时非常有用的脚本。

2.9 用户目录

        用户可以通过环境变量$WM_PROJECT_USER_DIR来设置自己的目录以便于管理，这样可以将自己的案例文件、修改后的求解器、实用程序和库存放在此，避免修改原始安装中的任何内容。

2.10 通用求解器目录

        目录：$WM_PROJECT_DIR/applications/solvers/solverName/

        该目录下包括求解器的源码文件，如上图拉普拉斯算子的源码是laplacianFoam.c，createFields.H声明所有的字段变量和初始化求解。Make文件夹中包含编译当前求解器的指令

2.11 通用工具目录

        目录：$WM_PROJECT_DIR/applications/utilities/utilityName/

        该目录下包括通用工具的源代码文件，如上图的前处理功能中的边界层应用，源文件、头文件、Make文件夹功能和求解器文件夹中的类似。

        如果需要将自己的求解器、工具代码放在安装目录下，建议将自定义的内容存放在$WM_PROJECT_USER_DIR中，并且按照与$WM_PROJECT_DIR/applications/solvers/和$WM_PROJECT_DIR/applications/utilities/的形式进行组织管理，同时需要修改Make/files和Make/options中的文件，用于编译时的库文件定位等。

三、源码信息检索和环境变量

3.1 源码信息检索

        可以使用“find”命令来定位源码文件。

        ①如果需要在$WM_PROJECT_DIR定位包含fvPatch字符串的文件夹，可以执行下面的操作：

find $WM_PROJECT_DIR -type d -name "*fvPatch*"

# $WM_PROJECT_DIR 在哪里搜索
# -type d         搜索类型为文件夹
# -name           指定名字
# "*fvPatch*"     寻找的内容

        ②如果需要在$WM_PROJECT_DIR定位包含fvPatch字符串的文件，可以执行下面的操作：

find $WM_PROJECT_DIR -type f -name "*fvPatch*"

# $WM_PROJECT_DIR 在哪里搜索
# -type f         搜索类型为文件
# -name           指定名字
# "*fvPatch*"     寻找的内容

        ③如果需要在文件中搜索某个字符串，可以使用grep命令。例如，如果在$FOAM_SOLVERS中查找LES，可以执行下面的操作：

grep -r -n "LES" $FOAM_SOLVERS

# -r              递归搜索
# -n              输出行号
# "LES"           指定检索内容
# $FOAM_SOLVERS   目标路径

        字典是OpenFOAM的输入文件，查找这些文件的简单方法便是在安装目录进行本地搜索，如下所示：

        ④如果需要在tutorials目录中查找以Dict单词结尾的所有文件，可以执行下面的操作

#区分大小写的检索
find $FOAM_TUTORIALS -name "*Dict"
#不区分大小写的检索
find $FOAM_TUTORIALS -iname "*dict"

#可以使用单引号''或双引号""，但不要混用

        这里还有一些高级的检索命令，可以用来在安装目录中检索信息：

        ⑤如果要查找滑移slip边界条件的教程，可以执行下面的操作：

find $FOAM_TUTORIALS -type f | xargs grep -sl 'slip'

        ⑥如果要查找滑移slip边界条件的源代码所在位置，可以执行下面的操作：

find $FOAM_SRC -name '*slip*'

        ⑦如果要查找哪些应用程序无法并行运行，可以执行下面的操作：

find $WM_PROJECT_DIR -type f | xargs grep -sl 'noParallel'

3.2 环境变量

        OpenFOAM的环境变量设置位于/etc文件夹中，可以在$HOME/.bashrc文件中添加以下行来获取$WM_PROJECT_DIR/etc/bashrc文件，或者使用source命令，添加环境变量配置文件etc/bashrc。默认情况下，OpenFOAM使用系统编译器和系统MPI编译器。

        当使用OpenFOAM时，使用的是它的环境设置，也就是它的库和编译器路径。如果用户正在进行软件开发，并且由于库冲突或缺少编译器而遇到编译问题，可以尝试卸载OpenFOAM环境变量。

        本节主要对OpenFOAM软件、文件结构等进行简单介绍，下一节我们将介绍OpenFOAM中的应用程序、案例的目录结构、运行OpenFOAM第一个案例及案例设置。❀感谢大家支持❀
