NAT网络地址转换——动态转换和NAPT的区别

NAT网络地址转换——动态转换和NAPT的区别

Tips：

• 动态NAT:将内网主机的私有地址转换为公网地址池里面的地址。避免地址浪费,动态NAT有地址池概念:所有可用的公有地址组成地址池，当内部主机访问外部网络时临时分配一个地址池中未使用的地址。
• NAPT：也叫端口NAT或PAT，从地址池中选择地址进行转换时不仅转换 IP 地址，同时也会对端口号进行转换，从而实现公有地址与私有地址的1:N映射，可以有效提高公有地址利用率，即1个公网IP地址可以用于多个私网终端的地址转换。
• 动态NAT与NAPT协议配置区别：动态NAT最后有no-pat参数（不做端口转发），NAPT最后没有参数（默认做端口转发）。

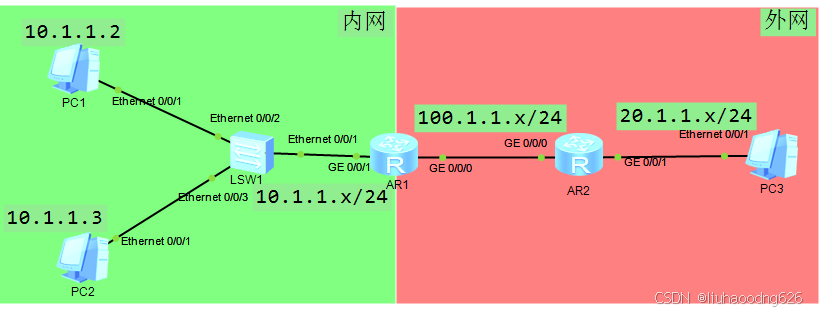

本次实验模拟nat动态地址及NAPT转换协议配置

AR1配置如下：

<Huawei>
<Huawei>sy
[Huawei]sys AR1
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 10.1.1.1 24	//配置端口ip作为内网网关ip
[AR1-GigabitEthernet0/0/1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 100.1.1.1 24		//配置端口ip作为出口网关ip
[AR1-GigabitEthernet0/0/0]q
[AR1]acl number 2000		//创建acl2000
[AR1-acl-basic-2000]rule 10 per source 10.1.1.0 0.0.0.255		//创建内网地址池
[AR1-acl-basic-2000]q
[AR1]nat address-group 1 100.1.1.3 100.1.1.4		//创建nat地址池 共两个公网ip
[AR1]ip route-static 0.0.0.0 0.0.0.0 100.1.1.2		//创建出口默认路由
[AR1]int g0/0/0

[AR1-GigabitEthernet0/0/0]nat outbound 2000 address-group 1 no-pat 		//网关出口端口关联nat动态地址转换协议

									或者⬇⬇⬇

[AR1-GigabitEthernet0/0/0]nat outbound 2000 address-group 1	//网关出口端口关联NAPT地址转换协议

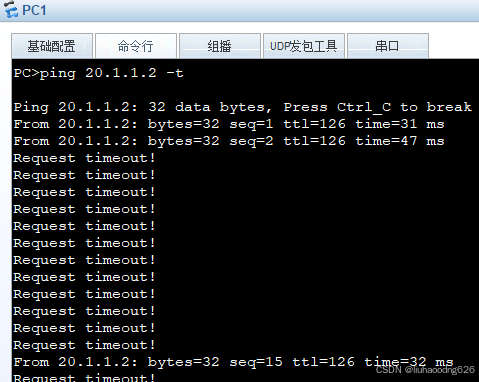

动态nat测试效果如下：会有丢包现象，原因为公网ip池IP太少

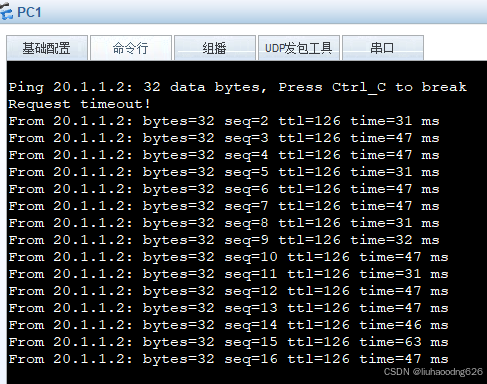

增加公网地址池ip后，ping正常无丢包

[AR1-GigabitEthernet0/0/0]un nat outbound 2000 address-group 1 no-pat 		//解除nat动态地址转换
[AR1-GigabitEthernet0/0/0]q
[AR1]un nat address-group 1		//down掉nat地址池
[AR1]nat address-group 1 100.1.1.3 100.1.1.200		//创建nat地址池命名1，开始地址为100.1.1.3结束地址为100.1.1.200
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]nat outbound 2000 address-group 1 no-pat		//网关出口端口关联nat动态地址转换协议

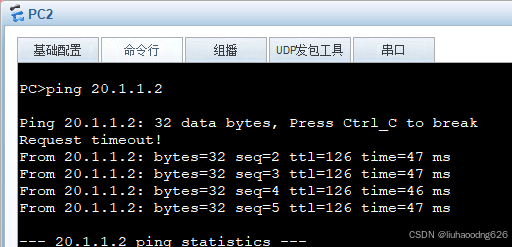

NAPT效果如下：ping正常无丢包
