单片机C51--笔记-STC89C51RC/RD-基本固件篇

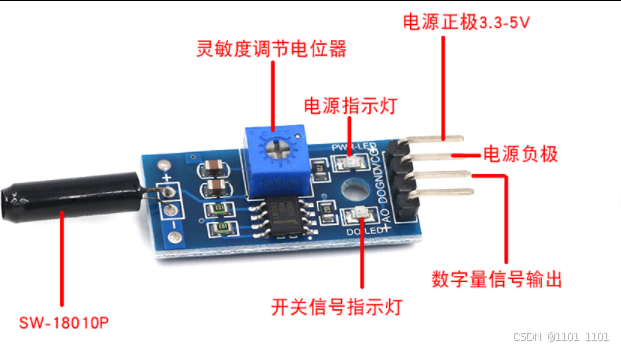

一、震动传感器

长相：（用于检测震动）

 接线：

VCC - 5V

GND - GND

DO - 接某个引脚

震动传感器检测不到震动输出高电平，震动传感器检测到震动输出低电平，低电平输出，绿色指示灯亮。

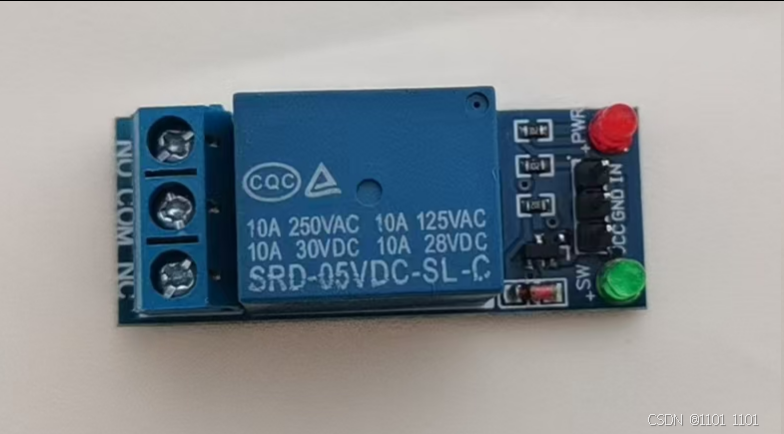

二、继电器

长相：（电子开关、可以通过继电器控制电路）

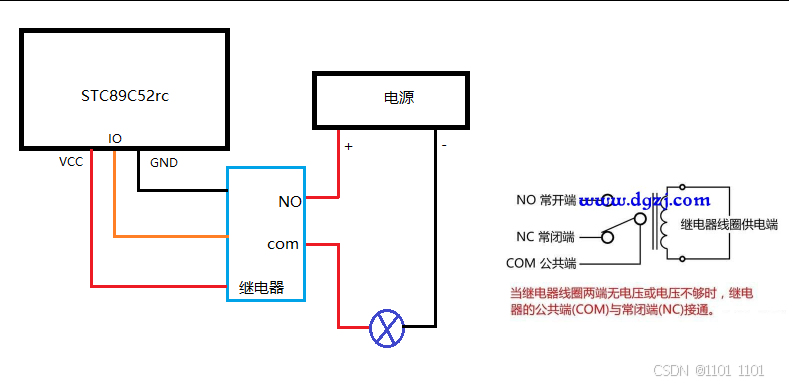

接线：

IN口（数据传入）接单片机某个引脚

NO口电源正极

COM口电源负极

当设置继电器为低电平处罚时，STC89C52RC的IO输出低电平，就会导致COM口和NO口闭合，也 就是完成报警器的串联电路，开始响

使用代码如下：

//查询方式判断是否发生震动
 while(1){
 if(vibrate == 0)//模块说明告诉我们，震动的话，D0输出低电平
 {
 //当发生震动适合，导通继电器，给继电器IN一个低电平
 switcher = 0;
 Delay2000ms();//延迟两秒
 switcher = 1;//高电平，继电器N0和COM不通
 }else{
 switcher = 1;
 }
 }
}

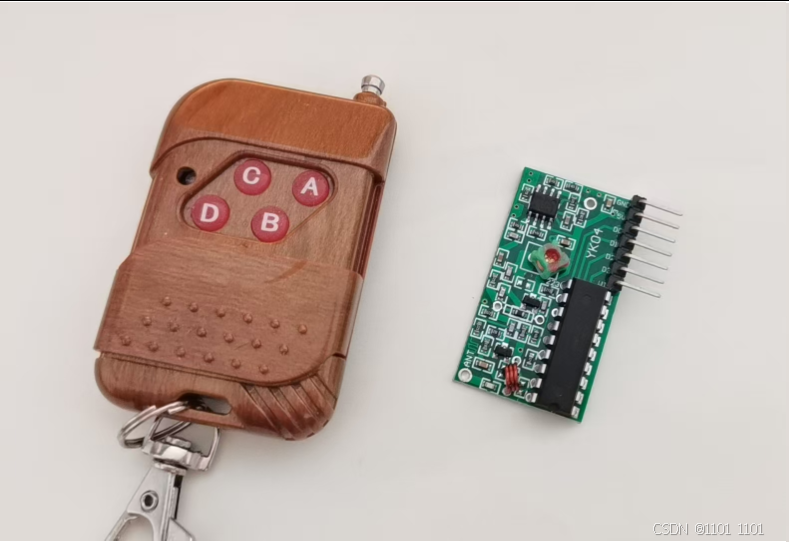

三、遥控发送接收433M

长相（遥控器、接收器）

接线：

D0--按键A

D1--按键B

D2--按键C

D3--按键D

 代码如下：

while(1)
 {
 if(D0_ON == 1)//收到遥控信号A,D0表现为高电平
 {
 //A被按下，我们导通继电器，给继电器IN一个低电平
 switcher = 0;
 }
 if(D1_OFF == 1)//收到遥控信号C,D1表现为高电平
 {
 //B被按下，我们不导通继电器，给继电器IN一个高电平
 switcher = 1;
 }
 }

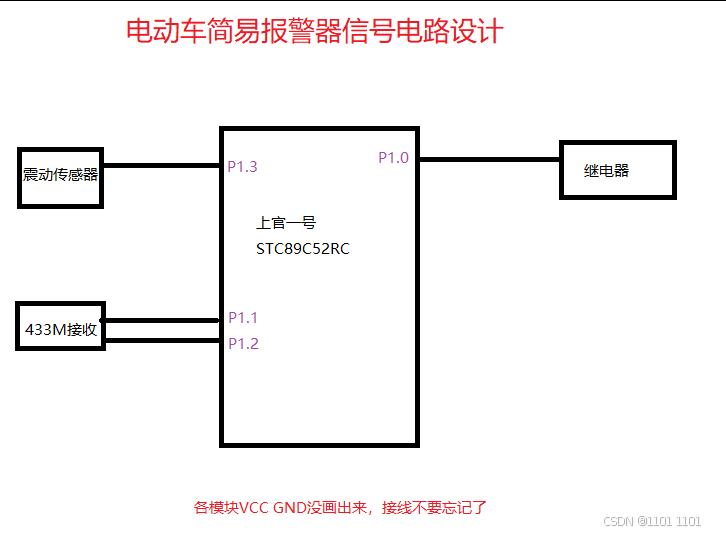

四、电动车简易报警器

接线
