AD绘图基本操作

一、基本操作

注意：快捷键都要在英文模式下才能生效

1、移动

按住鼠标右键移动

2、切换桌面栅格距离

G

3、英寸和毫米 尺寸切换

Q

4、元件在3D模式下的移动

3D视角鼠标左键只起到选择元器件并移动之的功能，

单纯鼠标右键只能平移桌面

shift+鼠标右键是旋转，

CTRL+鼠标右键是放大缩小

或者使用外接键盘的九宫格数字键2468进行旋转

5、切换至2D模式

数字2

6、切换至3D模式

数字3

7、将元件翻转

空格键

8、编辑元件

tab键

9、删除操作

delete键

10、对器件中连线的操作

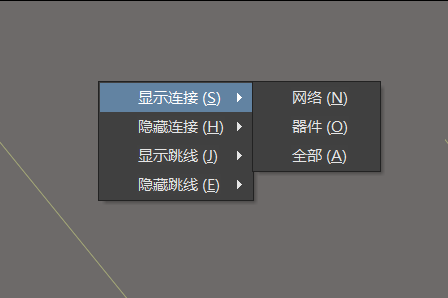

N，出现下面的显示

11、改变某个引脚的颜色

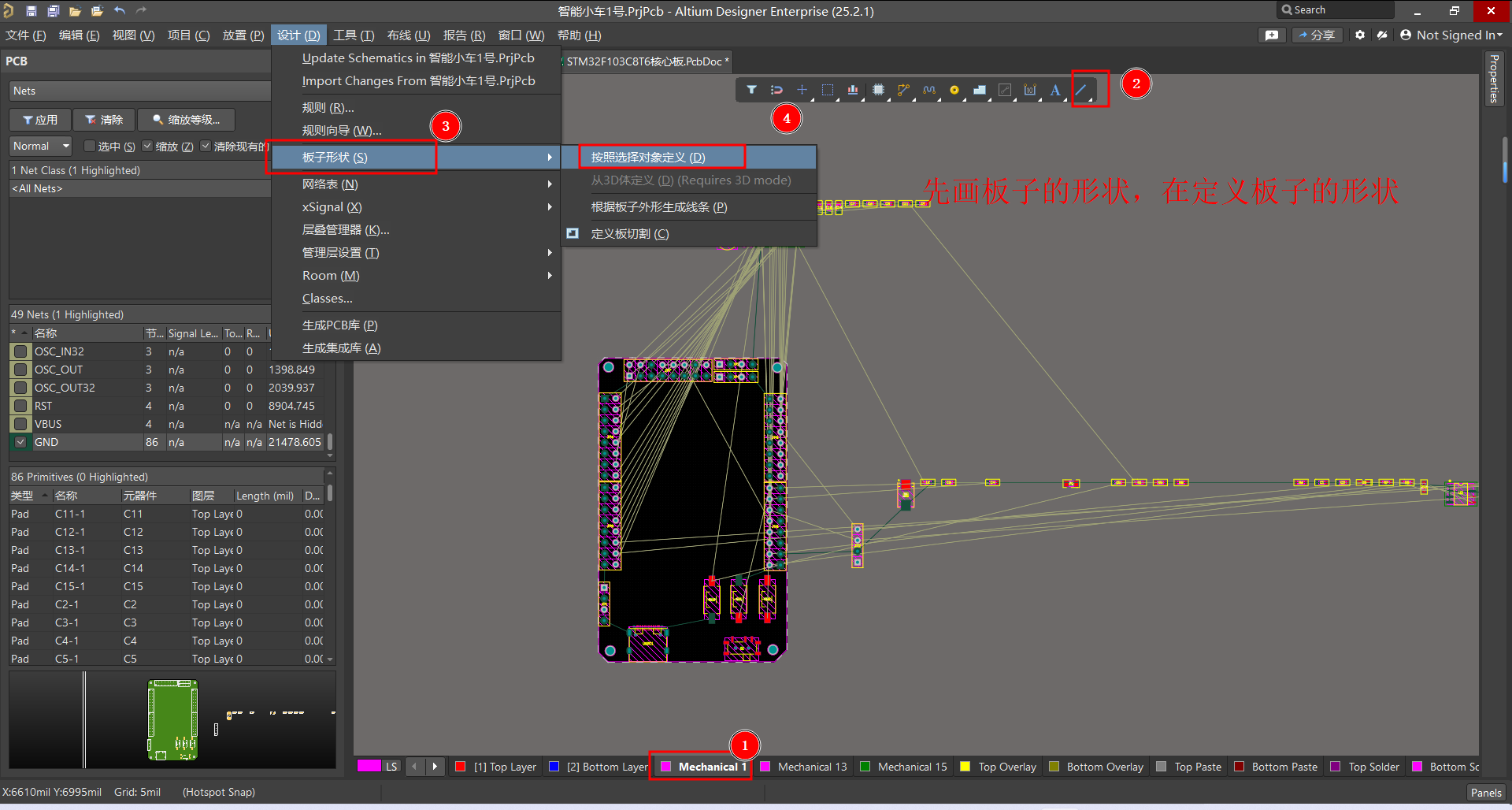

12、修改板子的大小

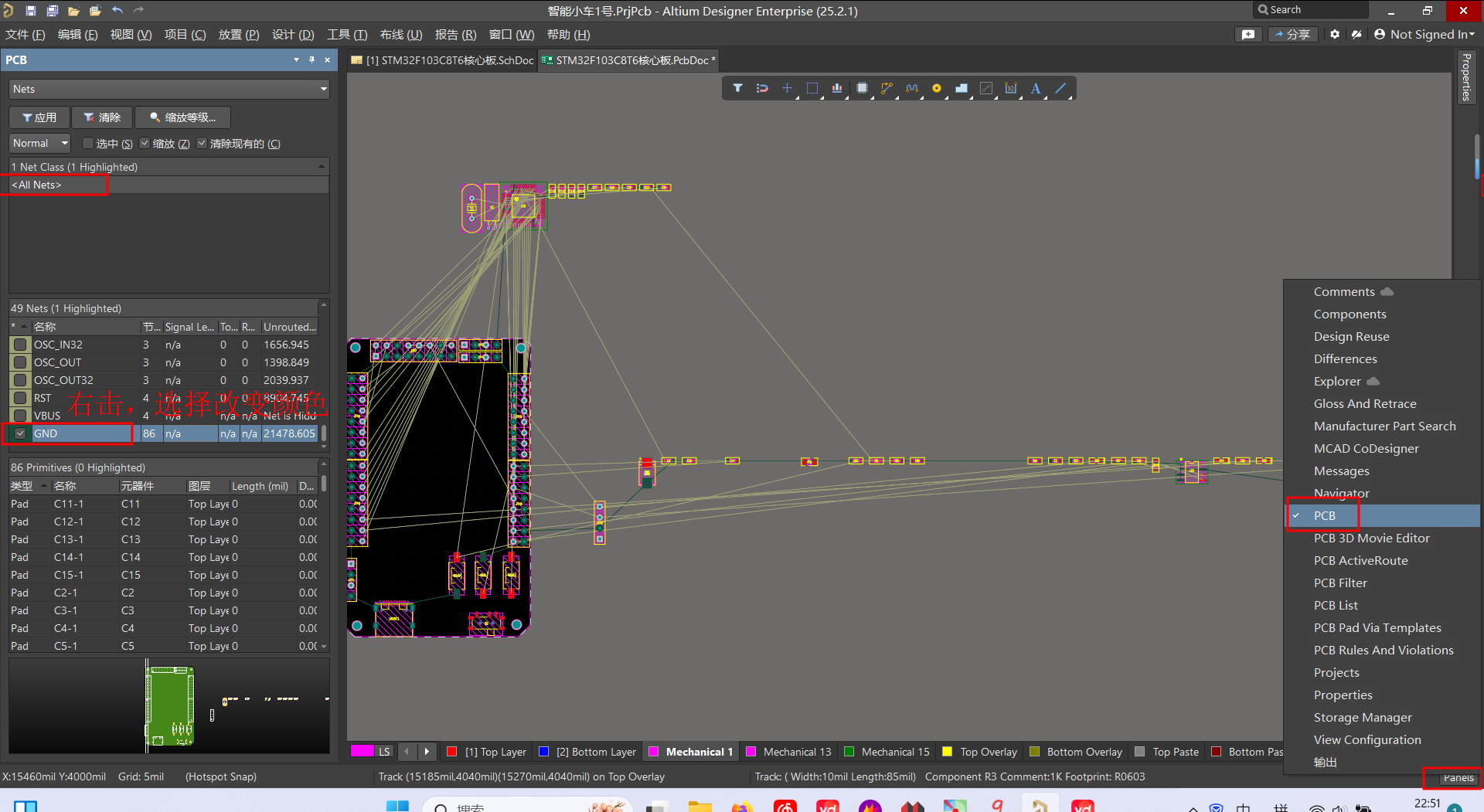

13、在原理图中选择元器件，在PCB中选中元器件对应的元件

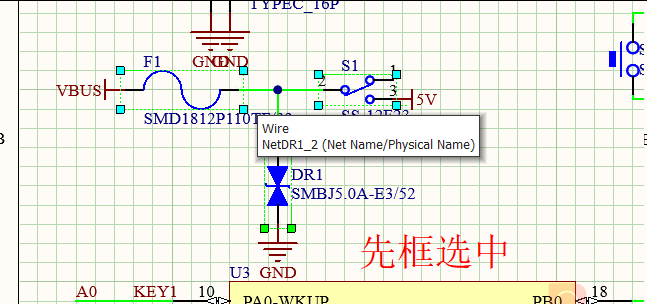

先在原理图中框选中

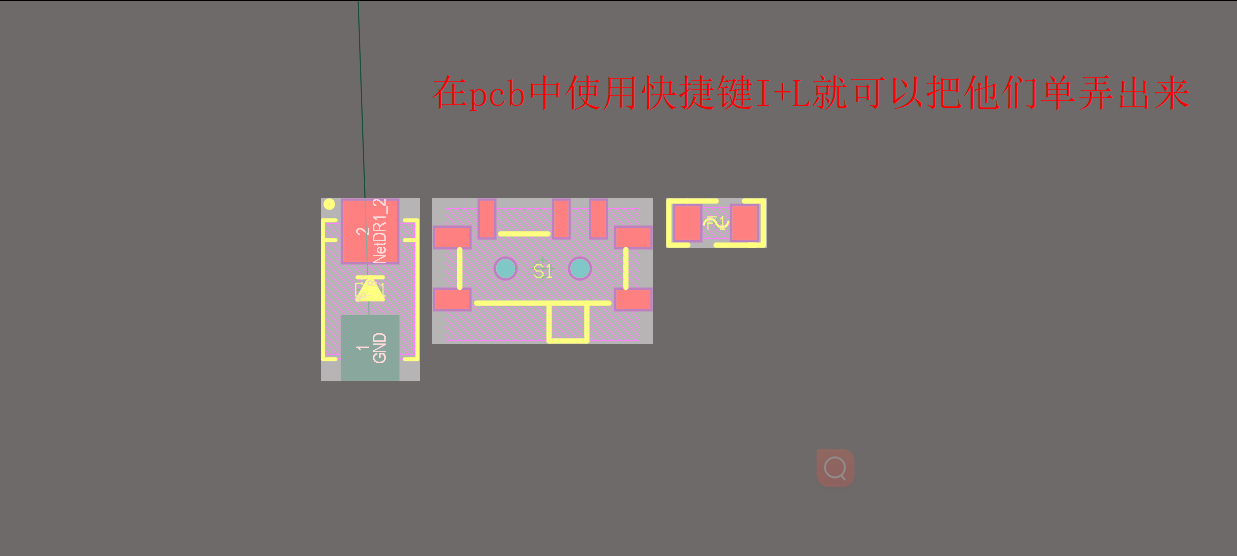

转到pcb中

二、进阶操作

1、将3D模型导入至AD中

• 找到并下载3D模型

网站1：https://www.3dcontentcentral.cn/default.aspx
网站2： Component Search Engine: Free Symbols, footprints, & 3D models
网站3：Explore SnapMagic Search's Symbol & Footprint Libraries | SnapMagic Search

• 搜索需要的3D模型（最好带上型号,看好尺寸）

选一个顺眼的

点进去，下载，格式选择.sldprt文件

下载安装包，解压出现.sldprt文件

打开AD。导入3d模型

选择对应的文件

将出现的图标移动到要放置的地方

放置完成之后，可以按下数字3，查看3D状态的显示

可以通过双击元器件，在出现的编辑页面中修改X,Y,Z的值来改变元器件的放置方式

2、将元器件的PCD封装库文件导入到AD中（其文件后缀为.PcbLib）

 选择对应路径下的库文件，即导入成功

即可在下方图片中为元器件增加封装中看见
