单片机C51-笔记5-STC89C51RC/RD-4G模块EC800E-CN篇

4G模块

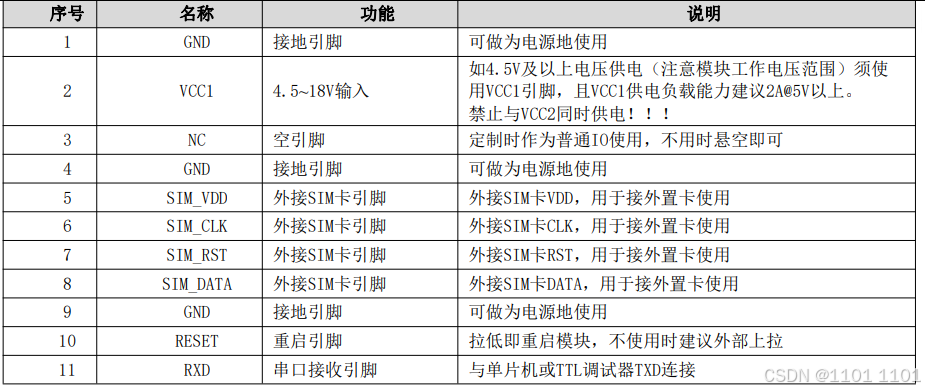

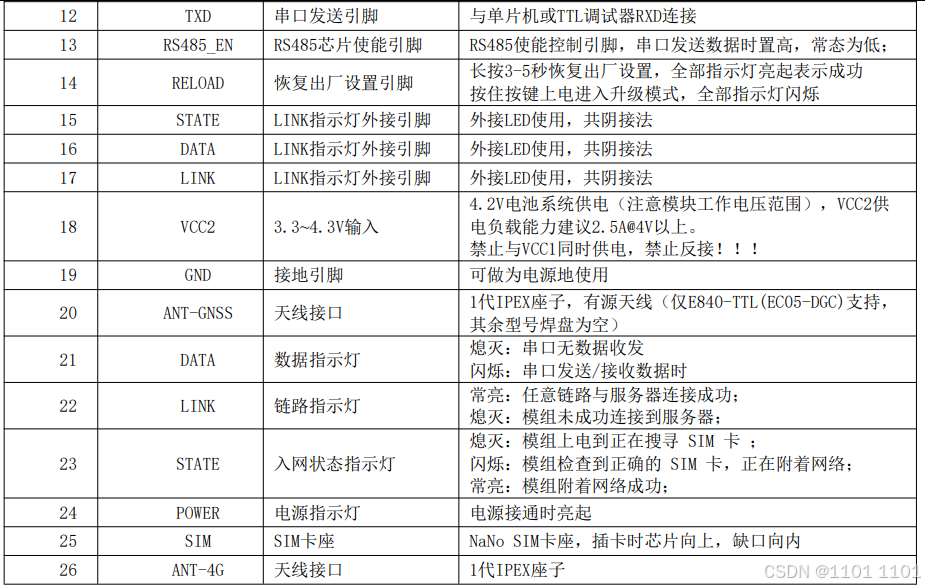

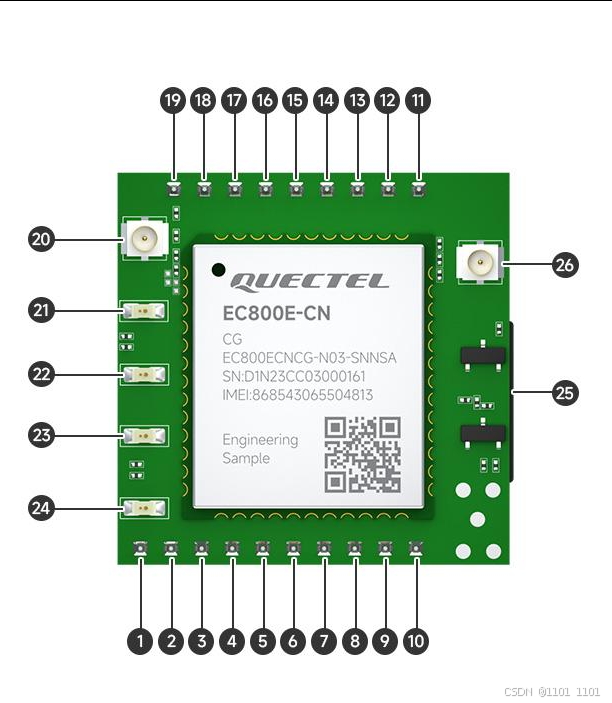

一、引脚的定义

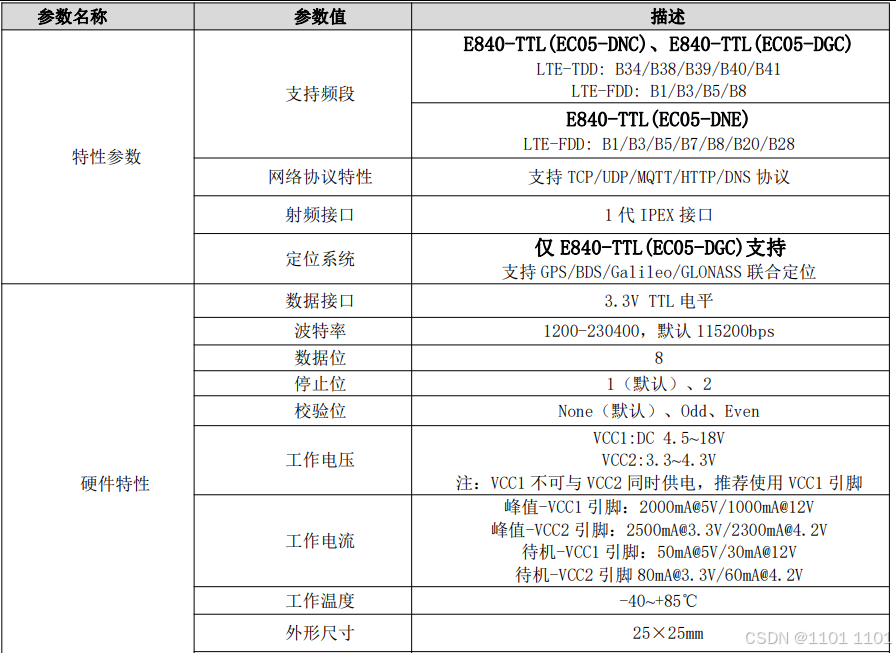

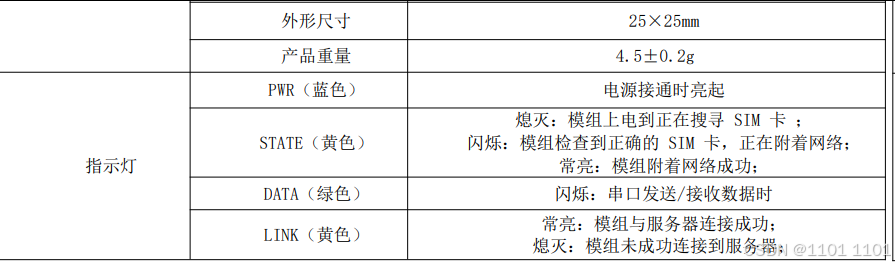

二、系统参数

 三、接线及用系统自动配置上位机

        将EC800E-CN的GND、VCC、RX、TX四根线接入到ttl上，把SIM卡（还可以用的，没有停机的）插进EC800E上，将吸盘天线接到26口。

接下来使用官方上位机进行配置（选择第一个就可以）

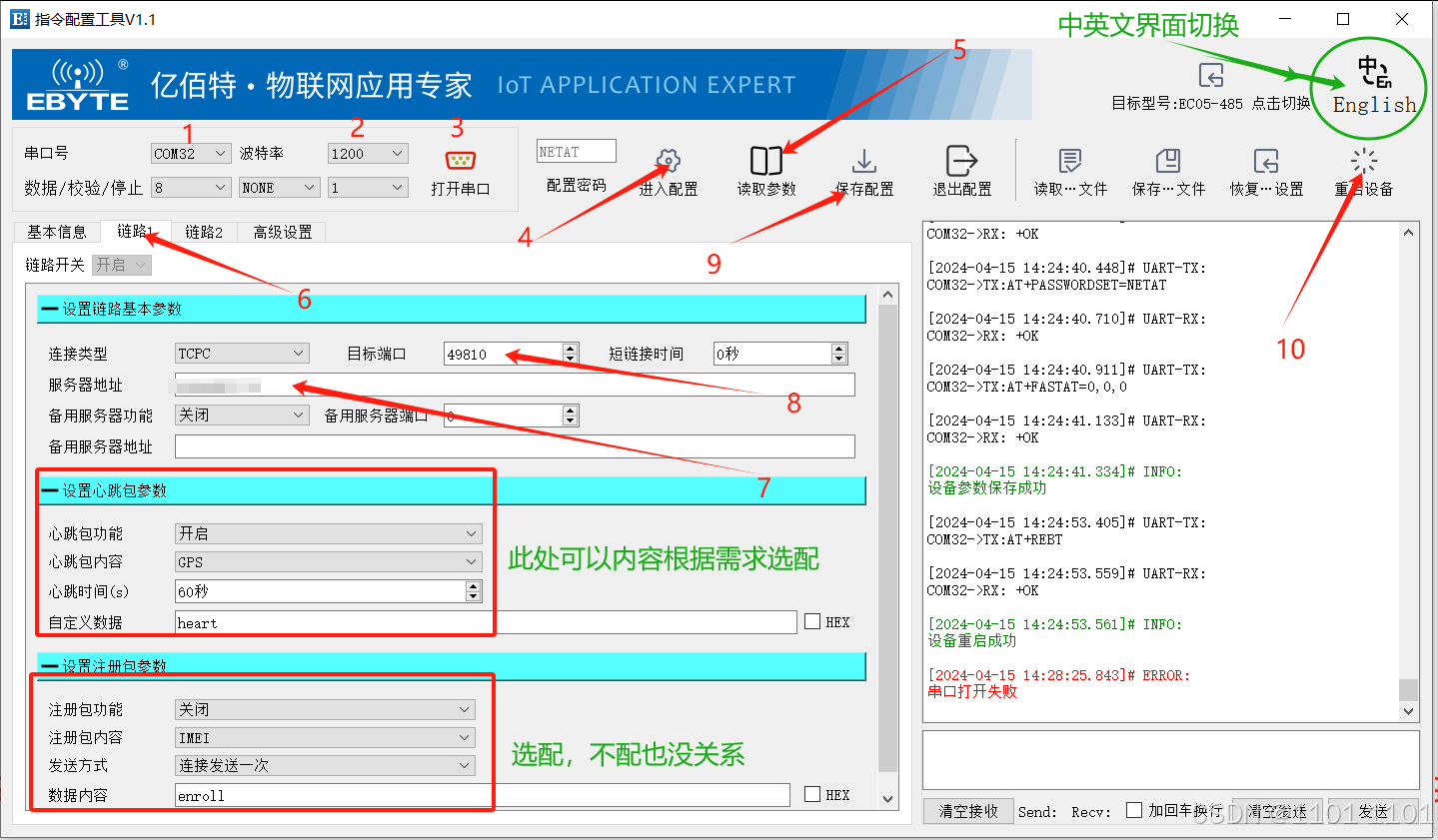

 打开配置上位机后按照如下配置顺序

1. 选择端口号

2. 选择波特率（初始波特率是115200，后续如果用到波特率是9600的板子要同样使用9600波特率的EC800E）

3. 打开串口

4. 点击进入配置，上位机会自动发送AT指令进行配置

5. 读取参数，此命令可以读取4g模块的详细信息，并打印带基本信息栏



        有关第6步的链路1的目标端口和服务器地址的数据在花生壳（生成的外网访问地址）中可以提取。

重启后使用默认开启透传模式

四、使用串口更改配置信息

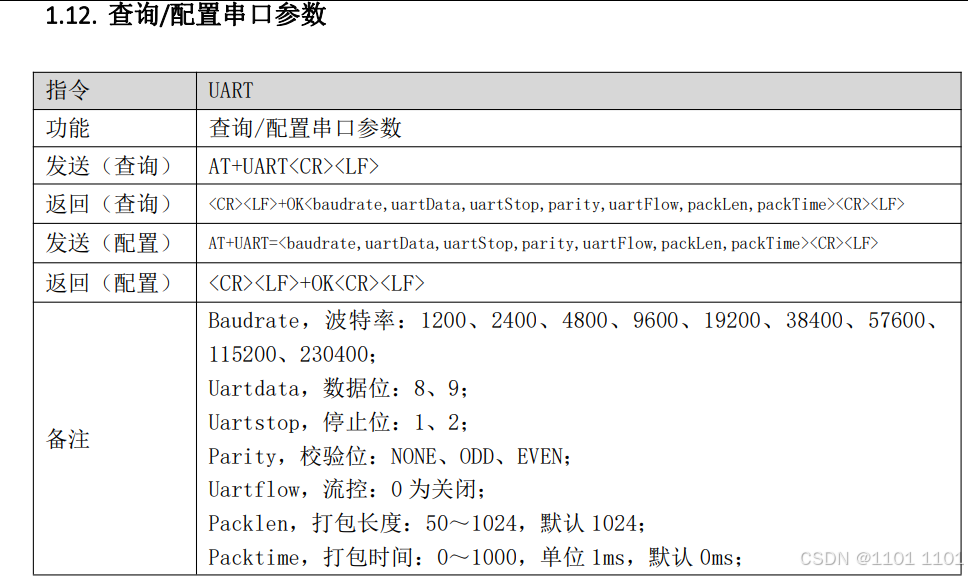

        当需要更改EC800-CN板子的波特率的时候，这个时候就可以ttl连接板子，使用串口来更改波特率。

        在接线完成之后使用串口助手工具进行更改配置

在默认的情况下，板子属于工作状态，输入（不发送新行）的+++，在3秒内迅速输入（发送新行）AT指令，此时就进入了AT模式。

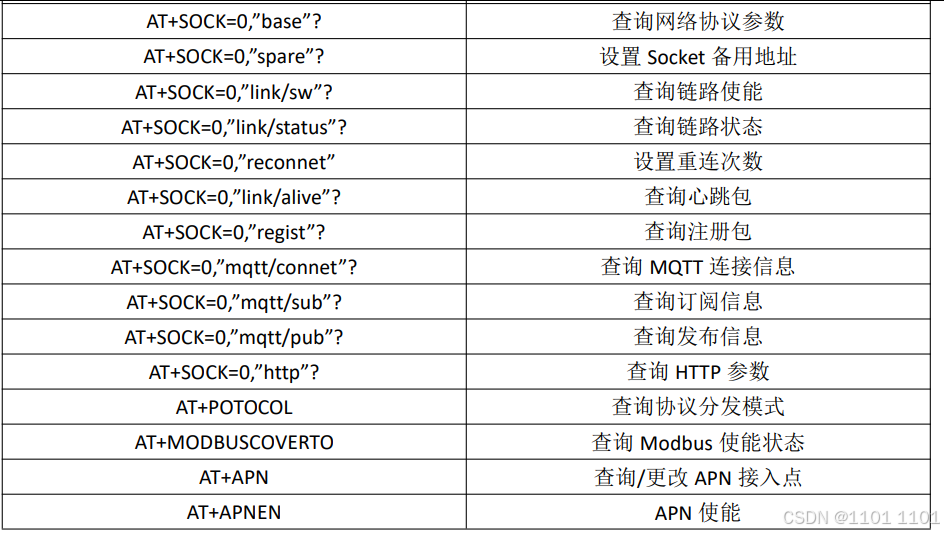

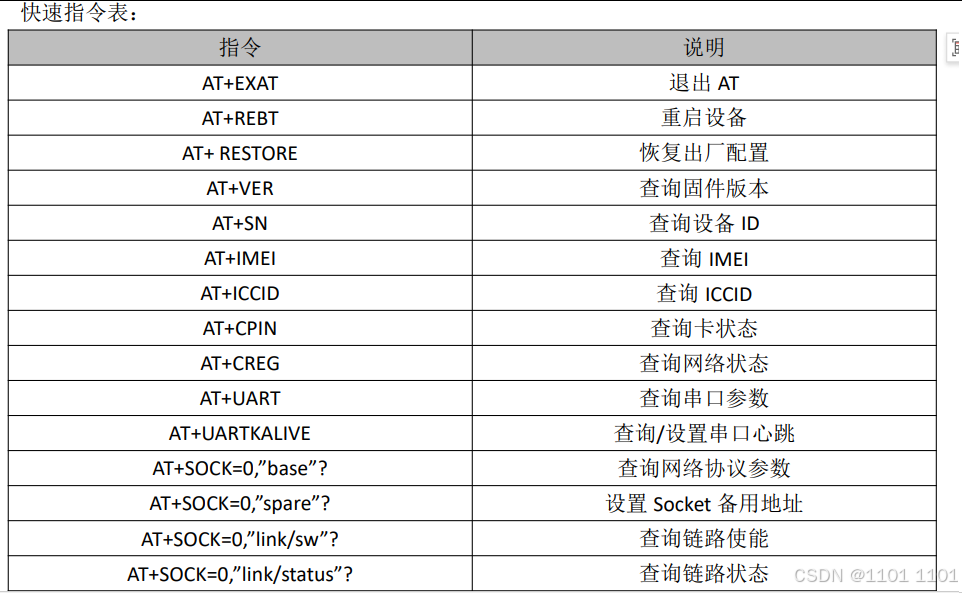

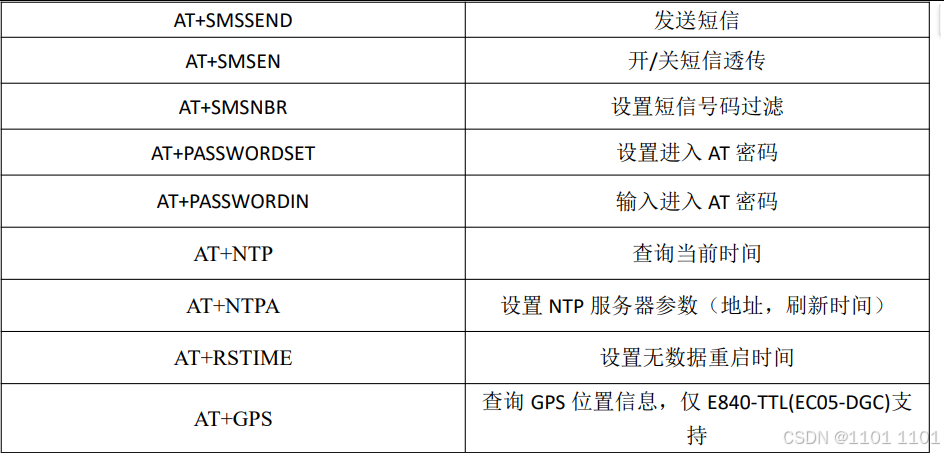

指令表如下

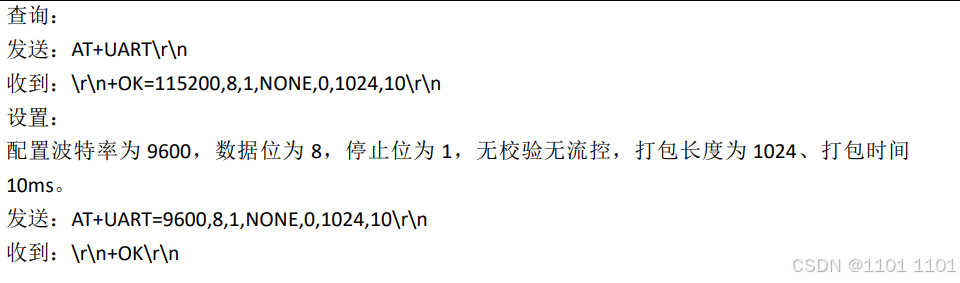

 举例：

 在更改配置之后，需要重启配置才会生效

五、使用通过服务器输入数据，EC8004G接收数据，进而更改单片机的led灯的状态

        单片机引脚与EC800相接（其实单片机的TX线和ec800板子的RX线不用相连，因为单片机没有数据给EC800发送),单片机烧录代码，接线，打开服务端的网络调试助手（使用本地主机地址），上电，等待EC800的三个指示灯都亮， 通过从服务端的网络调试助手可以改变单片机灯的状态。

#include "reg52.h"
#include "intrins.h"
#include <string.h>


#define SIZE 12
sfr AUXR = 0x8E;
sbit D5 = P3^7;
char cmd[SIZE];

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x50; //配置串口工作方式1，REN使能接收
	TMOD &= 0x0F;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器

	EA = 1;//开启总中断
	ES = 1;//开启串口中断
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void sendByte(char data_msg)
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}

void sendString(char* str)
{
	while( *str != '\0'){
		sendByte(*str);
		str++;
	}
}

void main()
{

	D5 = 0;
	//配置C51串口的通信方式
	UartInit();

	while(1){
		Delay1000ms();
		//往发送缓冲区写入数据，就完成数据的发送
		//sendString("chenlichen shuai\r\n");
	}
}

void Uart_Handler() interrupt 4
{
	static int i = 0;//静态变量，被初始化一次
	char tmp;

	if(RI)//中断处理函数中，对于接收中断的响应
	{
			RI = 0;//清除接收中断标志位
			tmp = SBUF;
			if(tmp == ':'){
				i = 0;
			}
			cmd[i++] = tmp;

			if(cmd[0]== ':' && cmd[1] == 'o' && cmd[2]=='p'){
				D5 = 0;//点亮D5
				i = 0;
				memset(cmd,'\0',SIZE);
			}
			if(cmd[0]== ':' && cmd[1] == 'c' && cmd[2]=='l'){
				D5 = 1;//熄灭D5
				i = 0;
				memset(cmd,'\0',SIZE);
			}

			if(i == 12) i = 0;//越界了
	}

	if(TI);
}

初始D5灯熄灭，输入:op灯光亮，输入:cl灯光熄灭。

这样就完成了4G模块的通信

通过本机地址-4G-外网的数据传输
