静态综合实验报告

从一开始学习静态路由到现在的总结报告

计算机网络总体结构分七层：

        应用层       抽象语言输入和输出   抽象语言-->编码

        表示层        编码-->二进制

        会话层        应用程序内部，提供的内部区分地址

        上三层均为应用程序处理加工数据，上三被统称为应用流层

        下四层负责数据的传输，统称为数据流层

        传输层  提供端口号，分段（受MTU最大1500字节线限制）  TCP/UDP

        网络层        Internet 协议  -- IP地址

        介质访问控制层--MAC   控制物理硬件

        物理层 手机，平板，笔记本电脑等等

第四层传输层解释：

        传输层：解决数据交给那个应用程序，端口字段

        还需要解决传输的质量和方法

        俩种传输协议，对应了俩种不同的传输服务，这俩种TCP和UDP

        TCP是一种可靠的传输协议，UDP是一种不可靠的传输协议

简单讲：

TCP：可靠传输：按需传输、有确认机制、丢失重传、严格校验。

UDP：不可靠传输：只管传，其他都不管

这里详解TCP：

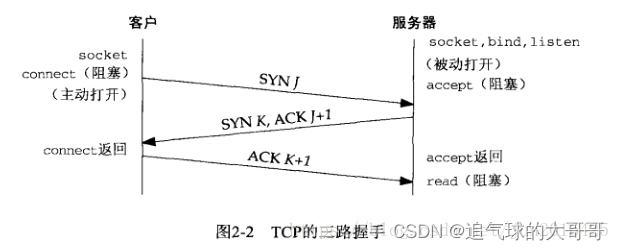

TCP的建立需要三次握手：

        第 1 次握手建立连接时，客户端向服务器发送 SYN 报文（SEQ=x，SYN=1），并进入 SYN_SENT 状态，等待服务器确认

        第 2 次握手实际上是分两部分来完成的，即 SYN+ACK（请求和确认）报文。

服务器收到了客户端的请求，向客户端回复一个确认信息（ACK=x+1）。服务器再向客户端发送一个 SYN 包（SEQ=y）建立连接的请求，此时服务器进入 SYN_RECV 状态

        第 3 次握手，是客户端收到服务器的回复（SYN+ACK 报文）。此时，客户端也要向服务器发送确认包（ACK）。此包发送完毕客户端和服务器进入 ESTABLISHED 状态，完成 3 次握手



TCP的关闭需要四次挥手：

       第一次挥手：客户端向服务器端发送断开 TCP 连接请求的FIN=1报文，在报文中随机生成一个序列号 SEQ=x，表示要断开 TCP 连接。第二次挥手：当服务器端收到客户端发来的断开 TCP 连接的请求后，回复发送标志位ACK=1报文，表示已经收到断开请求。回复时，随机生成一个序列号 SEQ=y。由于回复的是客户端发来的请求，所以在客户端请求序列号 SEQ=x的基础上加 1，得到确认序列号ACK=x+1。第三次挥手：服务器端在回复完客户端的 TCP 断开请求后，不会马上进行 TCP 连接的断开。服务器端会先确认断开前，所有传输到客户端的数据是否已经传输完毕。确认数据传输完毕后才进行断开，向客户端发送FIN=1报文。再次随机生成一个序列号 SEQ=z。由于还是对客户端发来的 TCP 断开请求序列号 SEQ=x 进行回复，因此确认序列号ACK依然为 x+1第四次挥手：客户端收到服务器发来的 TCP 断开连接数据包后将进行回复，表示收到断开 TCP 连接数据包。向服务器发送标志位ACK=1 报文，生成一个序列号 SEQ=x+1。由于回复的是服务器，所以确认序列号ACK字段的值在服务器发来断开 TCP 连接请求序列号 SEQ=z 的基础上加 1，得到ACK=z+1。



 接下来是静态路由：

路由器的工作原理：

当数据包进入路由器后，先查看目标IP地址；然后查询本地的路由表，若表中存在记录，将无条件按照记录转发；若没有记录，将丢弃该流量；所以就向其中添加记录即可。

以下代码添加记录：

        ip route-static 192.168.3.0 255.255.255.0 192.168.2.2

                           目标网段         子网掩码          下一跳ip地址

用此命令可以查看添加记录：display  ip routing-table   查看路由表

下一跳：流量下一个进入接口的ip地址

1 负载均衡：当访问相同的目标时，具有多条相似路径时，可以写两个具有相同目标网段的代码，即一个路由器对一个网段写两个下一跳。

2.环回接口：本质是用于检查自身设备TCP/IP协议组件是否能封装和解封装，即可用自家电脑ping 127.0.0.1都能成功，因为它是自带的，相同的是路由器也有这样的功能，即检查自身....。创建一个环回接口可以模拟用户接口，减少成本。其代码是：interface LoopBack 0(序号0-1023)，然后正常陪ip地址即可：id add 192.168.1.1.

3.手工汇总：

        条件是拥有相同的下一跳且是连续的网段，将这些网段汇总。可以减少路由表的条目数量。

4.路由黑洞：

        因为手工汇总导致的黑洞，子网合并后扩大了网段的范围，让传出的数据包有去无回，浪费链路资源。应该做出无黑洞汇总。

5.缺省路由：

        连接外部资源的必须操作：

        ip rout-static 0.0.0.0 .0.0.0.0 下一跳

6.空接口：

        因为缺省路由和路由黑洞而产生的必然的死循环。

        解决方法：

        创建路由器空接口以此来丢弃数据：

                ip route-static 1.1.0.0 22 NULL 0

7.浮动静态：

        不同的方式产生到路由表中条目，其优先级不同：直连：0静态0：60

        优先级取值范围：0-255 越小越好

设置优先级

        ip route-static 100.100.100.0 24 13.1.1.2 preference 61

        访问相同的路径时，将优先加载优先级最小的到表中使用：如果优先级相同将同时加表（负载均衡）；因此修改部分路由器的优先级，可以实现静态备份的效果。
