Ubuntu下ESP32系列模组(带USB Serial/JTAG Controller)的jtag调试环境搭建

原创已于 2023-08-03 14:36:16 修改 · 1.1k 阅读

5 ·

CC 4.0 BY-SA版权

文章标签：

#ubuntu #linux

于 2023-08-02 18:17:58 首次发布

本文详细介绍了如何在Ubuntu环境下配置ESP32S3开发板，包括连接硬件、安装OpenOCD工具、解决USB和JTAG连接问题，以便进行JTAG调试。

前期准备：

硬件：
1、两根usb转接线，用于开发板的uart和usb与PC端连接
2、一款带USB 串口/JTAG 控制器功能的esp系列开发板，uart与usb接口都已接出 (初次调试建议使用官方开发板）
此处调试使用的开发板：
在这里插入图片描述

软件：
一个已经搭建好esp开发环境的Ubuntu(Ubuntu版本本质上没有限制)，这样需要使用的openocd工具就已经默认安装好了

一、打开终端，并将esp-idf开发环境配置好

在这里插入图片描述

二、检查是否有OpenOCD工具

在终端下执行指令：openocd --version
在这里插入图片描述

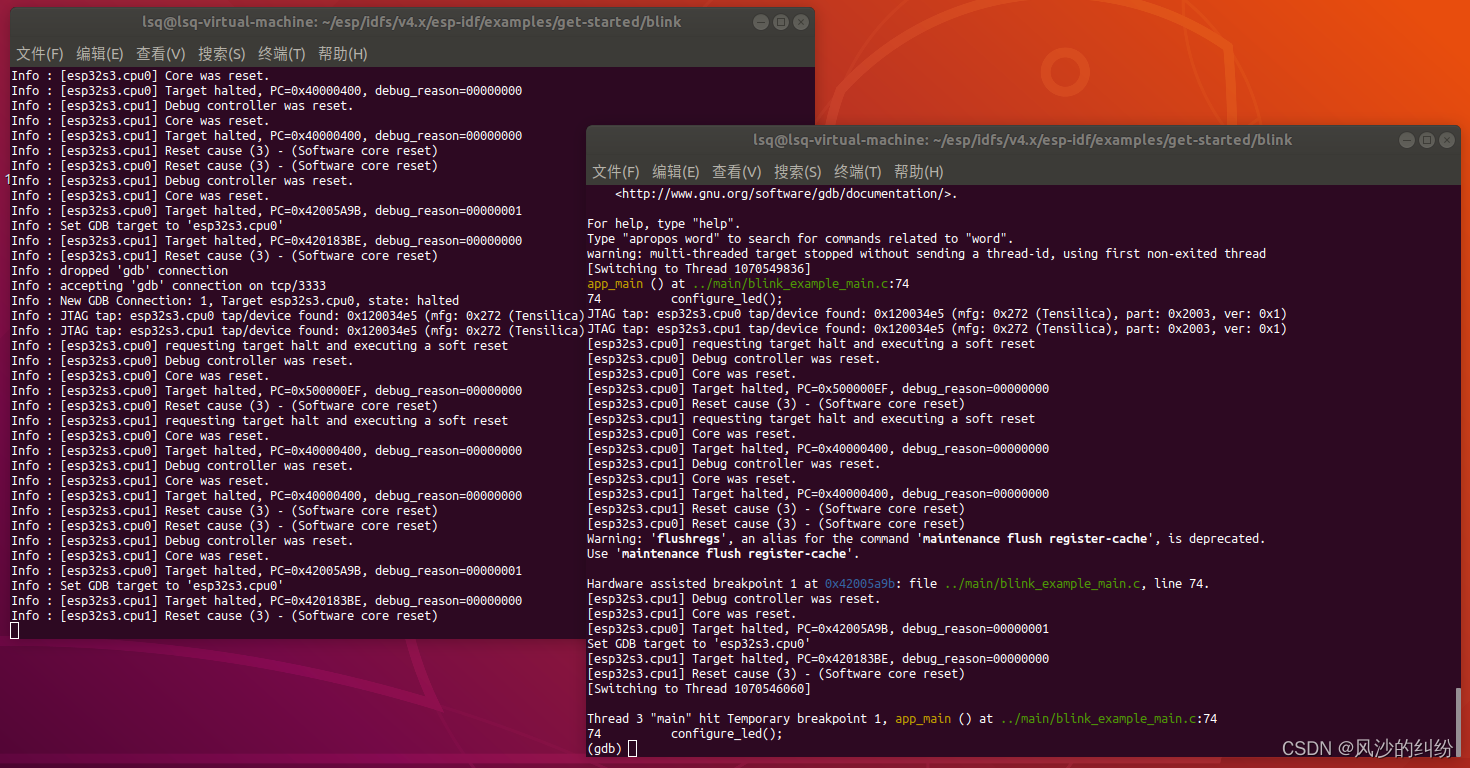

二、启动 OpenOCD

在终端下执行指令：openocd -f board/esp32s3-builtin.cfg
-f 指令后跟的是不同开发板的配置文件，配置文件参考链接：根据目标芯片配置 OpenOCD
指令运行后出现以下Error：

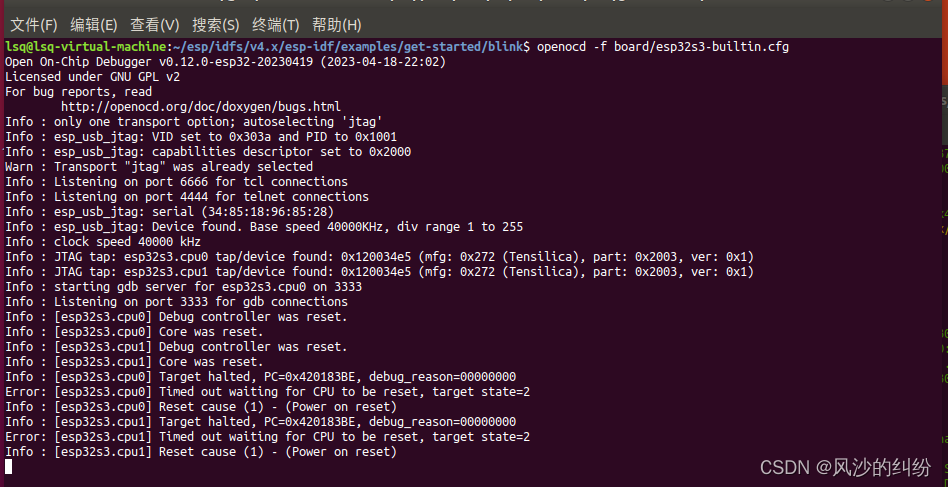

在这里插入图片描述
出现此错误一般有两种情况：

2.1、usb口未接入Ubuntu中（解决方法自行领悟）

2.2、ESP32-USB Serial/JTAG Controller 未挂载到Ubuntu下

2.2 解决方法：

2.2.1 查找60-openocd.rules文件，一般默认在 ~/.espressif/tools/openocd-esp32/v0.12.0-esp32-20230419/openocd-esp32/share/openocd/contrib路径下（v0.12.0-esp32-20230419需与查询的工具版本对应）
在这里插入图片描述

2.2.2 将60-openocd.rules文件拷贝到 /etc/udev/rules.d/ 目录下
在终端下执行以下指令：

sudo cp ~/.espressif/tools/openocd-esp32/v0.12.0-esp32-20230419/openocd-esp32/share/openocd/contrib60-openocd.rules
	 /etc/udev/rules.d/						// 将60-openocd.rules文件拷贝到 /etc/udev/rules.d/ 目录下
sudo udevadm control --reload-rules 		// 修改udev后台的内部状态信息
sudo udevadm trigger               			// 从内核请求事件
