随着AI边缘计算的高速发展,设备的算力与带宽需求不断提升,而高速数据链路带来的电磁干扰(EMI)问题,也成为系统稳定性的重要挑战。尤其是在空间紧凑、模块密集的AI边缘终端中,如何在有限的结构内实现有效的EMI控制,成为工程师设计时必须面对的核心问题。其中,极细同轴线束(micro coaxial cable)的合理设计与应用,是实现高速与低干扰并存的关键。

一、EMI控制在AI边缘终端中的重要性
EMI(Electromagnetic Interference)指的是电子系统因导体、辐射或感应方式受到电磁干扰而产生的异常现象。在AI边缘终端中,这类干扰源非常多:高速信号切换、电源管理模块的脉冲噪声、Wi-Fi/5G无线模块的辐射、马达驱动的瞬态电流等,都可能引起信号失真或系统不稳定。

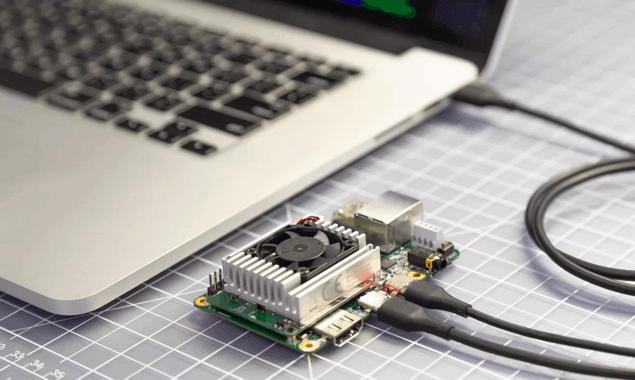

AI边缘设备往往具备摄像头输入、AI加速模块、无线通讯等复杂子系统,这些模块之间的信号速率动辄数Gbps。一旦EMI未能有效抑制,就可能造成数据链路误码、图像丢帧、算法中断,甚至整机重启。由此可见,EMI控制不只是合规要求,更是AI设备可靠运行的基础。

二、极细同轴线束在边缘终端中的关键作用

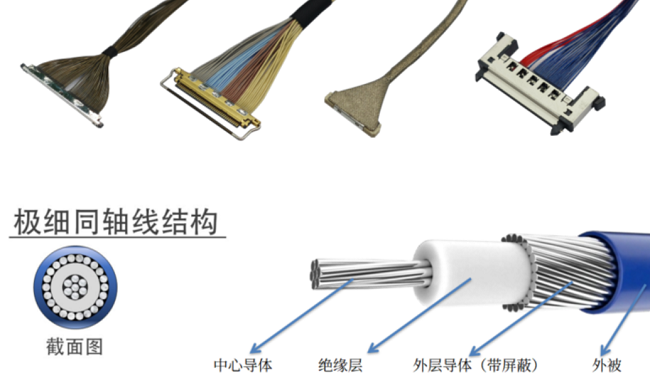

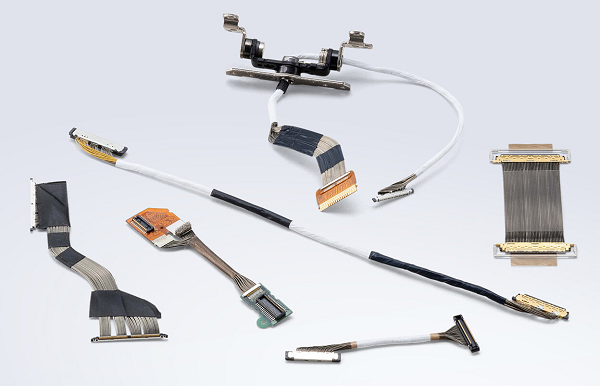

极细同轴线束(Micro Coaxial Cable)是现代边缘设备中连接高速信号的重要媒介。它外径通常仅为0.2mm~0.5mm,却能在极小空间内实现高频信号的低损耗传输。与传统排线或屏蔽线相比,极细同轴线束具有以下优势:
2.1、优异的屏蔽性能:同轴结构本身具有360°电磁屏蔽,能有效抑制外部干扰和共模辐射。
2.2、良好的阻抗控制:可满足MIPI、LVDS、USB3.2、PCIe等高速差分接口要求。

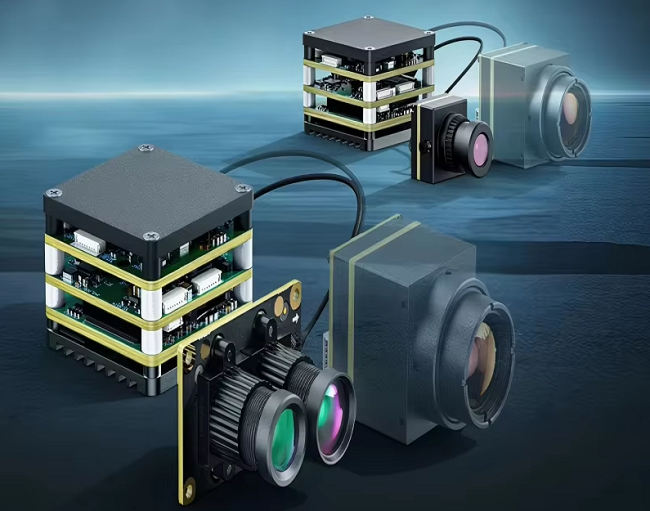

2.3、高柔性与轻量化:适合在紧凑空间中进行复杂布线,如AI相机模组、边缘计算单元等。
因此,在AI边缘终端中,极细同轴线束不仅是高速信号的传输通道,更是EMI防护的重要组成部分。

三、极细同轴线束与EMI控制的协同设计
虽然极细同轴线束自带屏蔽层,但若设计不当,同样会成为EMI的“放大器”。实际工程中,很多干扰问题恰恰发生在线束接口、屏蔽层接地或线束布线等细节环节上。
3.1、屏蔽与接地:极细同轴线束的屏蔽层必须与设备地低阻连接,避免“悬空屏蔽”或高阻接地。连接器金属壳体也应与地良好接触,否则在共模电流流动时,会导致屏蔽层变成天线,辐射出干扰信号。
3.2、布线与布局:在边缘终端内部,微同轴线束应远离功率线、高频切换线及无线天线区域。线束过长或弯曲半径过小,都可能破坏阻抗匹配,增加EMI风险。合理的布局与分层布线,是抑制电磁干扰的有效手段。
3.3、信号完整性与EMI兼顾:高速信号的上升沿越快,其谐波频率越高,越容易辐射干扰。通过串联电阻、差分阻抗控制及线束长度匹配,不仅能提升信号完整性,也能显著降低辐射噪声。必要时可在连接处增加铁氧体磁环或滤波器,以吸收高频噪声。
3.4、系统级屏蔽:AI边缘终端通常采用金属外壳或屏蔽罩进行结构防护。线束穿出位置应有良好的接地屏蔽过渡,防止“泄漏点”形成。系统设计应确保机壳、屏蔽层与主地保持连续、低阻连接,以形成完整的电磁屏障。

四、工程实施建议
4.1、优选线材:选择带高密度编织屏蔽、低衰减、柔性良好的极细同轴线束。
4.2、注重连接器质量:确保连接器金属壳与地面接触可靠,避免因装配不良引发共模干扰。
4.3、测试与验证:在开发阶段进行EMI预扫描,重点关注线束出口、接口连接点、模块接缝处的辐射强度。
4.4、结构协同设计:线束走向、散热通道、接地螺点等应在机械设计初期就介入评估,防止后期修改困难。
通过系统化的设计思路与细节控制,极细同轴线束不仅能实现高速信号的稳定传输,还能在AI边缘终端的EMI管理中发挥关键作用。

AI边缘终端的EMI控制是一项跨越电路、线束、结构三层的系统工程。极细同轴线束作为高速信号的“神经通道”,在带来高带宽传输的同时,也承担着抑制电磁干扰的重要使命。通过科学的屏蔽接地、合理的布线设计和严谨的系统测试,工程师能够在高速与低干扰之间取得平衡,构建更稳定、更可靠的AI边缘设备。
我是**【苏州汇成元电子科技】**,致力于为工程师提供高性能线束与连接方案。如果你也关注极细同轴线束在高速信号与EMI控制中的应用,欢迎在评论区交流你的见解!
