极细同轴线束在高速MIPI传输中的优势与设计要点解析

近年来，无论是手机影像、车载摄像头、AR/VR设备，还是工业机器视觉系统，MIPI接口都在不断突破传输速率的上限。从早期几百Mbps，到现在单通道可达数Gbps的高速传输，MIPI链路对信号线束的性能要求也越来越苛刻。

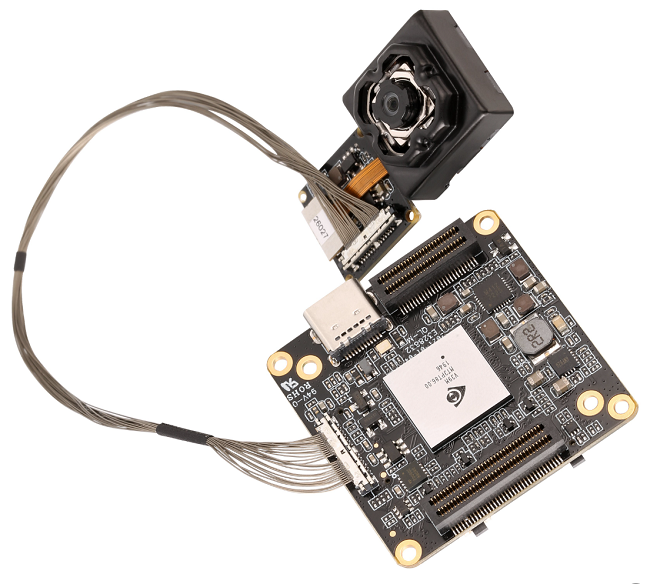

在这样的趋势下，越来越多的工程师开始将传统的FPC或双绞线替换为极细同轴线束（Micro Coaxial Cable）。那为什么MIPI信号越来越快时，都换上了极细同轴线？

一、高速MIPI传输的挑战
MIPI（Mobile Industry Processor Interface）最初主要用于移动设备，如手机摄像头或显示屏。然而，随着影像分辨率和帧率的提升，如今的MIPI CSI-2、C-PHY、D-PHY协议的速率已达到数Gbps甚至更高，高速意味着什么？
1.1、传输频率上升，信号损耗急剧增加；
1.2、差分信号之间的串扰更明显；
1.3、系统对阻抗控制和回流路径更加敏感。
传统的FPC、FFC或普通排线由于屏蔽性能有限、阻抗一致性差，在高频下容易产生反射、抖动和眼图闭合等问题，导致系统误码率上升，稳定性下降，因此，想要在有限空间内实现高带宽、低干扰的传输，必须采用一种更“干净”、更精密的线缆结构——那就是极细同轴线束。

二、什么是极细同轴线束？

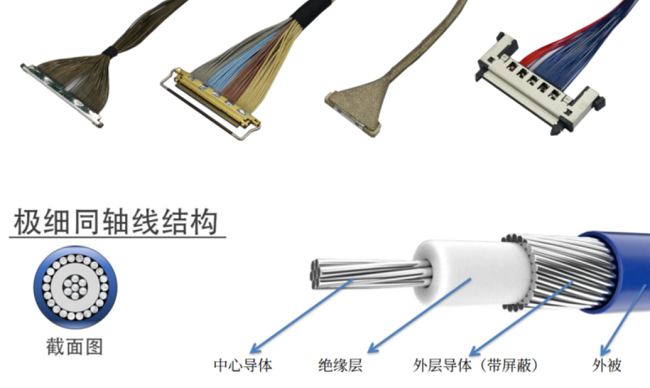

极细同轴线束（Micro Coaxial Cable），顾名思义，是由多根外径极小的同轴电缆组成的线束。它的典型结构包括：
2.1、中心导体（信号线）：通常采用镀银铜或铜合金，直径细至0.08~0.1 mm；
2.2、绝缘层：采用低介电常数材料，如FEP或PTFE，用以降低信号延迟；
2.3、屏蔽层：以编织铜丝或铝箔包覆，形成完整的电磁屏蔽；
2.4、外护套：使用高柔性材料，使线缆能在狭小空间内弯折。
这种结构让信号与回流路径紧密耦合，有效抑制外部电磁干扰（EMI）和信号串扰，同时保持稳定阻抗，非常适合高速差分信号的传输。

三、极细同轴线束的核心优势
3.1、高速信号完整性（Signal Integrity）：
同轴结构可天然维持恒定阻抗，使反射最小化；屏蔽层包覆结构能抑制串扰和噪声，使信号波形更稳定、眼图更清晰；对于MIPI C-PHY、D-PHY这类高速接口，使用微同轴线束能显著提升信号传输质量，延长可用线缆长度，并确保在Gbps级速率下保持低误码率。
3.2、出色的屏蔽与抗干扰能力：
与FPC或排线相比，微同轴的屏蔽层能大幅降低电磁泄漏与辐射噪声。在车载摄像头、无人机视觉、AR/VR模组等电磁环境复杂的场合，极细同轴线束可有效防止图像抖动、信号丢失或干扰失真问题。
3.3、极小体积与高柔性：
微同轴线束的外径通常仅0.3 mm左右，柔软度高，可轻松绕过结构件、转角或铰链，适用于狭小空间的模块连接，例如在手机摄像模组或可穿戴设备中，极细同轴能在有限空间内实现高速互连，是目前最理想的内部连接方案之一。
3.4、阻抗匹配更稳定：
微同轴因其几何结构对称、屏蔽完整，能稳定保持特性阻抗（常见为50 Ω或100 Ω差分），相比之下，FPC线在弯折或受力后容易造成阻抗不连续，导致信号反射与眼图畸变。

四、在工程应用中如何正确使用
尽管极细同轴线束性能强大，但工程师在使用时仍需注意以下几点：
4.1、线缆长度与弯曲半径：过长的线缆会增加插入损耗，弯折半径过小则可能损伤屏蔽层。
4.2、连接器匹配：应搭配高精度微型连接器（如I-PEX、Hirose等），确保接地连续性与阻抗匹配。
4.3、屏蔽接地设计：整机系统中要保证屏蔽层可靠接地，减少接缝处的辐射。
4.4、柔性与耐久性：对于存在运动结构的设备（如云台相机、折叠屏模组），要选用支持高弯曲寿命的微同轴线束。
4.5、成本权衡：微同轴的制造、装配成本相对更高，需结合系统需求与批量设计综合考量。

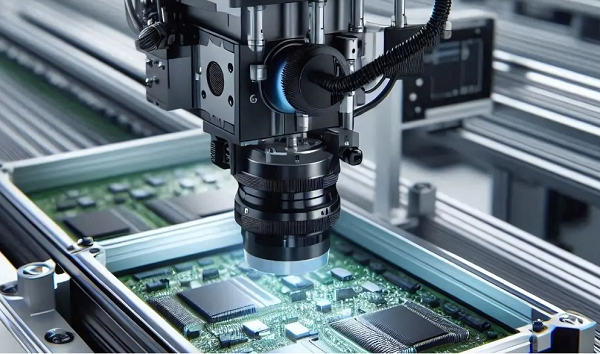

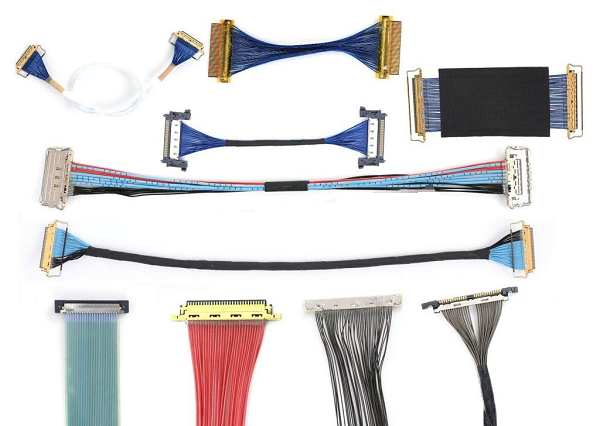

随着MIPI信号速率不断提升，传统排线方案已难以满足高速传输需求，极细同轴线束凭借卓越的信号完整性、强屏蔽性能、高柔性及优异的阻抗控制，已成为MIPI摄像模组、车载视觉、AI相机、工业检测等高速互连领域的首选方案。
