极细同轴线束是什么？带你全面认识 micro coaxial cable

在高端电子设备、高速视觉系统和精密信号传输中，“micro coaxial cable”这个词出现得越来越频繁。中文里我们通常称它为“极细同轴线束”。
那么，这种被称为“极细”的线到底是什么？它为什么能在智能设备、车载系统、医疗影像、工业相机等领域中如此受欢迎？

一、什么是 micro coaxial cable（极细同轴线束）

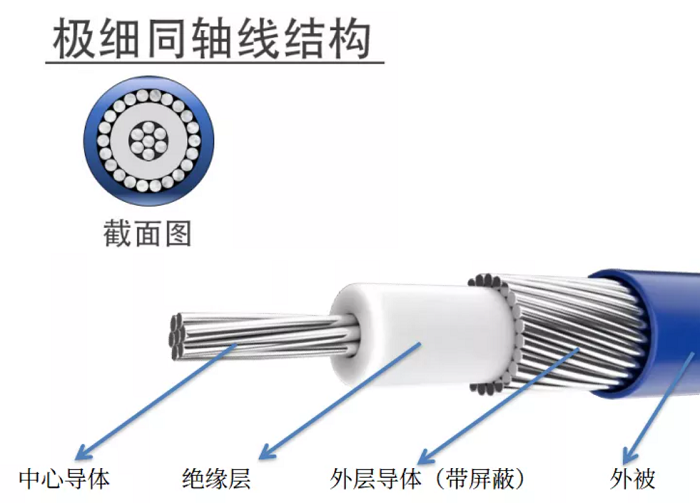

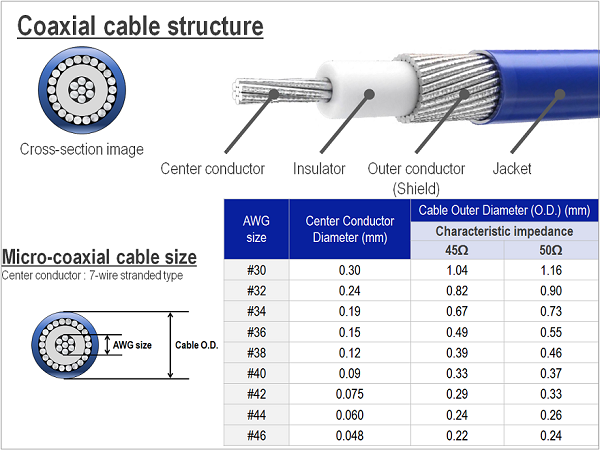

Micro coaxial cable，直译为“微型同轴电缆”，是一种专为高速、高频信号传输而设计的超细线缆结构，它的外径通常只有 0.22mm 至 1.16mm，远小于传统同轴电缆，因此被称为“极细”。这种线缆的内部结构依然保留了典型的“同轴”特征：
1.1、中心导体：用于传输高速信号。
1.2、绝缘介质层：保持中心导体与外导体间的电气间距。
1.3、外导体（屏蔽层）：起到电磁屏蔽与地回路作用。
1.4、外护套：提供机械保护和柔性包覆。
由于这种线缆极细、柔软、抗弯折，且具备完整的同轴屏蔽结构，非常适合在空间受限的设备中进行高速信号布线。

二、为什么叫“极细同轴线束”
2.1、“极细”代表尺寸小与柔性强：
传统的同轴电缆直径通常较大，难以在智能手机、笔记本电脑等紧凑结构中布线。而极细同轴线的导体可细至 AWG46（直径约 0.05mm），线缆整体直径更小、弯曲性能更好，可以灵活穿越铰链、转轴、摄像模组等狭小空间。
2.2、“同轴”强调信号完整性
虽然尺寸微小，但它依然保持了标准同轴结构。这样的设计能保证信号的特性阻抗稳定（常见为 50Ω 或 45Ω），有效抑制反射与串扰，使高速信号在高频段依然保持完整。
2.3、“线束”体现模块化集成

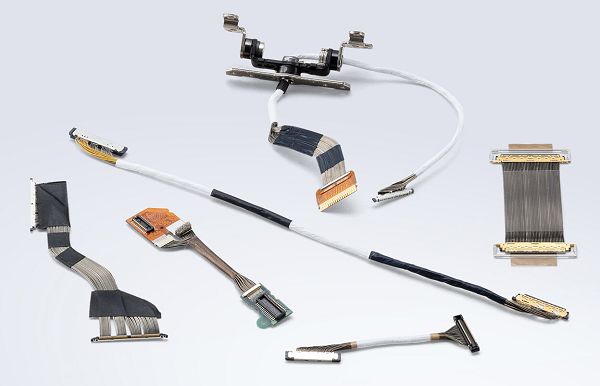

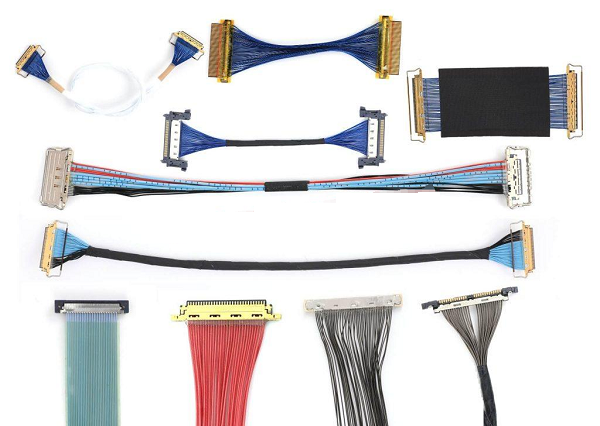

在实际应用中，工程师往往将多根 micro coaxial cable 按功能或信号类型捆扎、排布，形成“线束”结构，以便模块化装配与批量生产。这种形式在 MIPI、HDMI、USB、LVDS 等高速接口的模块连接中极为常见。

三、极细同轴线束的技术特性
3.1、支持高速信号传输：可稳定传输数 GHz 甚至更高频率的高速信号，满足 HDMI 2.1、MIPI D-PHY、CoaXPress 等标准要求。
3.2、信号完整性优异：同轴结构屏蔽效果出色，能有效降低 EMI、EMC 干扰。
3.3、阻抗一致性强：严格控制的几何结构确保阻抗稳定，从而降低信号反射与眼图抖动。
3.4、柔性与耐弯性高：在设备反复折叠、运动环境下仍能保持性能稳定。
3.5、空间利用率高：线径小、排布密度高，适合高密度设计与轻量化设备。

四、极细同轴线束的典型应用场景
4.1、智能设备内部连接：用于手机摄像头模组、屏幕模组与主板之间的高速信号连接。
4.2、笔记本与平板电脑：在铰链处传输 eDP、MIPI、USB、HDMI 等高速视频与数据信号。

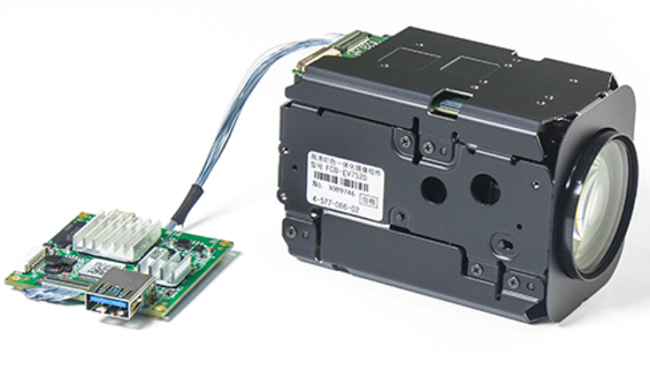

4.3、工业与机器视觉：在高分辨率工业相机、CoaXPress 接口、FPGA 图像处理系统中实现高带宽传输。
4.4、汽车电子与ADAS系统：用于车载摄像头、雷达模块及中控显示系统。
4.5、医疗与航空领域：应用于内窥镜、成像探头、卫星通信等高频率、高可靠性的场景。

五、工程设计中为何选择极细同轴线束
在高速互连设计中，信号完整性是首要考虑因素。相比普通双绞线或柔性扁平线，极细同轴线束在抗干扰性、阻抗控制和带宽性能上都有显著优势。此外，它的小尺寸和柔性使其能满足现代电子设备的轻量化、紧凑化需求。对于需要在有限空间中实现高数据速率传输的设计来说，micro coaxial cable 已成为工程师们的首选方案之一。

极细同轴线束(micro coaxial cable)，是一种将高频传输能力、出色的屏蔽性能与极高柔性集于一体的高性能线缆结构,它不仅满足了设备对高速信号完整性的苛刻要求，也为现代电子产品的小型化和轻量化设计提供了可靠的互连基础。随着 5G、AI 视觉、智能驾驶等技术的发展，这类线束的应用范围将继续扩大。
我是**【苏州汇成元电子科技】**，专注于高速信号线束与连接方案的研发与定制，期待在 优快云 平台与更多工程师一起探讨极细同轴线束在高速互连领域的设计与应用。
