LOTO 示波器软件功能——文件存储和回读功能

LOTO 示波器软件功能——文件存储和回读功能

本文中把LOTO示波器上位机软件里各种功能里和文件存储以及读取相关的部分汇总起来做一篇专栏。

第一个部分是保存配置或者说是读取配置，即文件的存取和回读，如果我要以当前的配置，多次地测产品，就可以用这个功能，比如现在的信号a通道是1伏/秒，b通道也是1伏/秒。点击set up功能，把当前的配置就存下来。在下一次我来测这种产品的时候，我直接把这个文件打开就好了，就不用下一次测产品再挨个去设置一些很细碎的一些功能。

为什么需要这种操作，可能是你需要两种模式的测试，需要两种不同的配置。当你测完产品2后，要测产品1，需要产品1测试的配置。这时候直接就在菜单栏点击load把刚才存的配置1，各个时间档位设置等等都调取出来。这样就不用人工的去设很多地方。人工设置需要有很好的记忆力，或者对照表格很繁琐的去设。而且假如你有一行忘掉了，你测的结果就跟以前的标准不一样了，保存配置就会很方便。

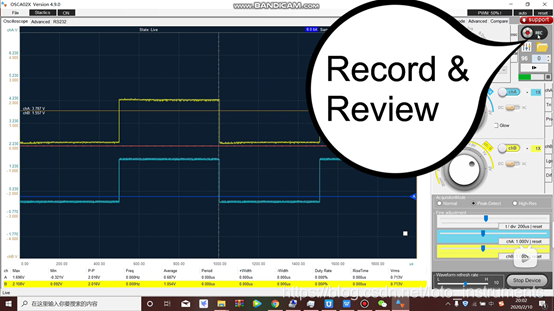

第二个功能是录制后回放
点击开启按钮后，REC会闪动，表示正在录制。在采集信号，观察信号，分析信号的过程中，把采集到的数据全部录制下来，存储下来成数据文件，之后可以通过txt打开，能把当时的情况完全回放出来，但这个功能录制视频一样，不是录屏。因为拍成视频我们是没办法对数据再操作的。

需要注意的是，录的过程中你不能改变它的设置，比如说改变时间档位，系统是记不过来的。

录制的帧数在设置栏中设置。最小是10帧。最大可以是450帧。整个缓冲区的数据为一帧数据，频幕显示的范围为缓冲区内白色方框部分。录制的时间长度，取决于当前选的时间档位。

例如现在时间档位是0.2m，它代表一横格0.2，那
