## LOTO课1：RC阻容实践 --- 低通滤波器PWM变直流

最新推荐文章于 2025-09-22 14:53:53 发布
原创 最新推荐文章于 2025-09-22 14:53:53 发布 · 2.5k 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本实践介绍如何使用PWM信号与RC滤波器组合产生可调直流电。通过软件控制PWM占空比及手动调节方波幅度两种方式，实现直流电大小的灵活调整。实践展示了低通滤波器在平滑脉冲信号中的应用。

**

LOTO课1：RC阻容实践 — 低通滤波器PWM变直流

**

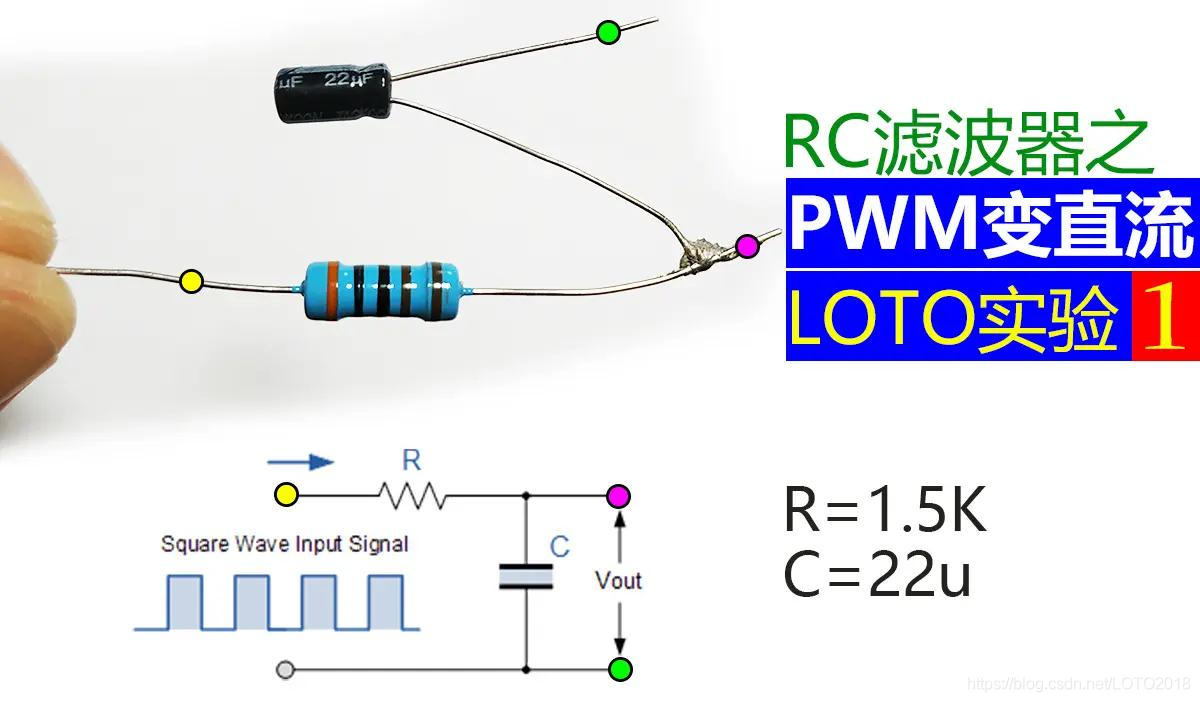

实践用到的资源：1.5K电阻， 22u电容，LOTO示波器，可调PWM波。

在这里插入图片描述

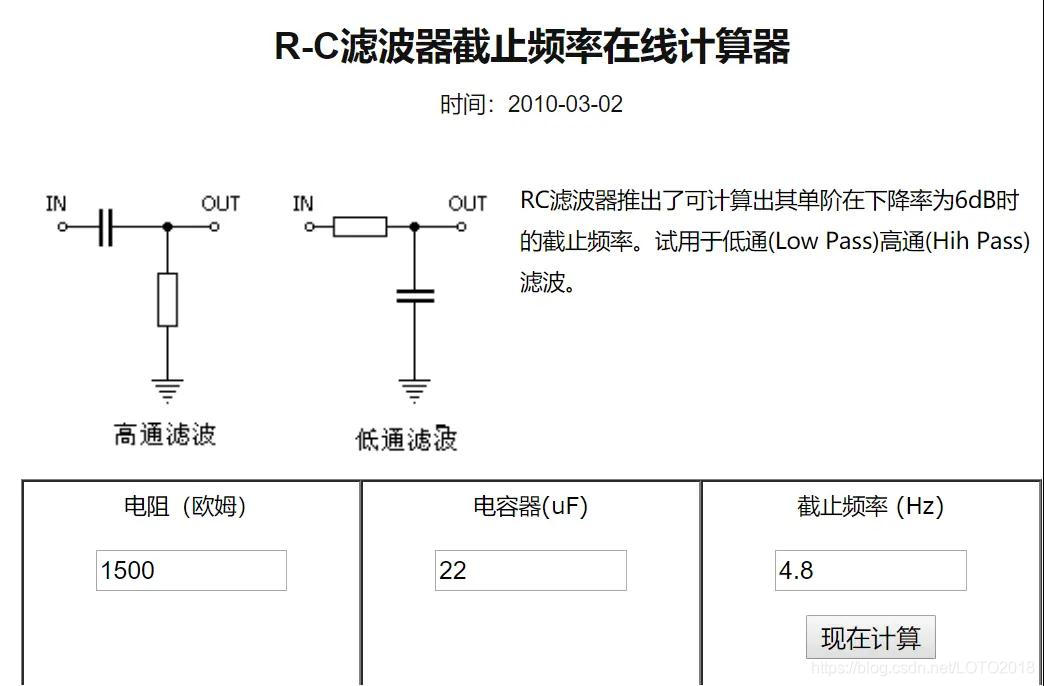

备注：阻值和容值的选择并不需要准确，其实就是组合出一个截止频率很低的低通滤波器就可以了。比如我们上面的选值相当于一个截止频率4.8Hz的低通滤波。
在这里插入图片描述

![视频中阐述并实践了两种方法，第一种是软件控制OSC482自带PWM的占空比调节RC滤波产生直流的大小。第二种是通过S02信号源模块产生方波，手动调节方波的幅度改变直流大小。

视频链接https://www.bilibili.com/video/BV1de411W7LT

实践后思考题：明明可以用可调电阻分压来将一个直流变为可调直流，为什么要用PWM+RC滤波这种方法来产生直流？
