STM32G474 STM32CubeMX DMA

参考教程：【STM32】HAL库 STM32CubeMX教程十一---DMA (串口DMA发送接收)_cubemx dma-优快云博客

【工具使用】STM32CubeMX-DMA配置（ADC+DMA 和 UART+DMA）_stm32cubemx adc dma-优快云博客

STM32CubeMX配置

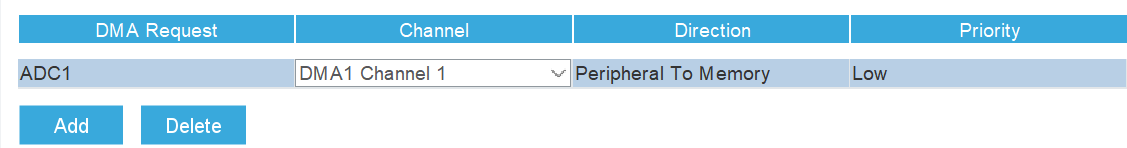

1. 在需要打开外设的地方点击 DMA Settings - Add 添加通道

2. 基础设置

• Channel：传输通道
• Direction：数据传输方向
  • 外设到内存 Peripheral To Memory
  • 内存到外设 Memory To Peripheral
  • 内存到内存 Memory To Memory
  • 外设到外设 Peripheral To Peripheral
• Piority：优先级
  • ​​​​​最高优先级 Very High
  • 高优先级 Hight
  • 中等优先级 Medium
  • 低优先级 Low

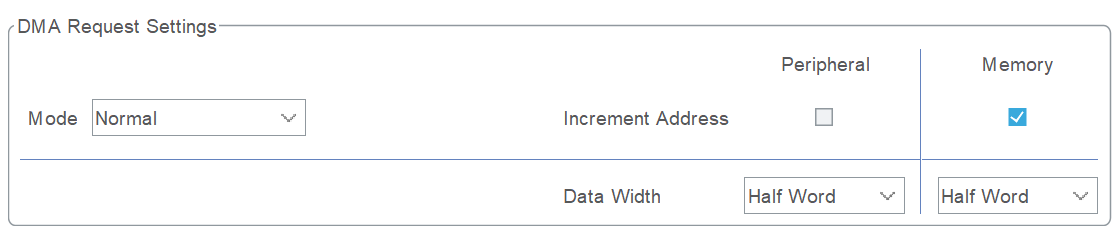

2. DMA Request Settings

• Mode

  • Normal 正常模式
    当一次DMA数据传输完后，停止DMA传送 ，也就是只传输一次

    Circular 循环模式

    传输完成后又重新开始继续传输，不断循环永不停止

• Increment Address

  • Src Memory 外设地址寄存器

    • 勾选Increment Address（递增）时，下一次传输时外设地址加 Data Width 个字

  • Dst Memory 内存地址寄存器（即代码中定义的数组）

    • 勾选Increment Address（递增）时，下一次传输时内存地址加 Data Width 个字，Data Width的值取决于传输的数据。

      • ​​8位（Byte）​​：每次传输1字节（如uint8_t类型数据）。
      • ​​16位（Half-Word）​​：每次传输2字节（如uint16_t类型数据）。
      • ​​32位（Word）​​：每次传输4字节（如uint32_t类型数据）。

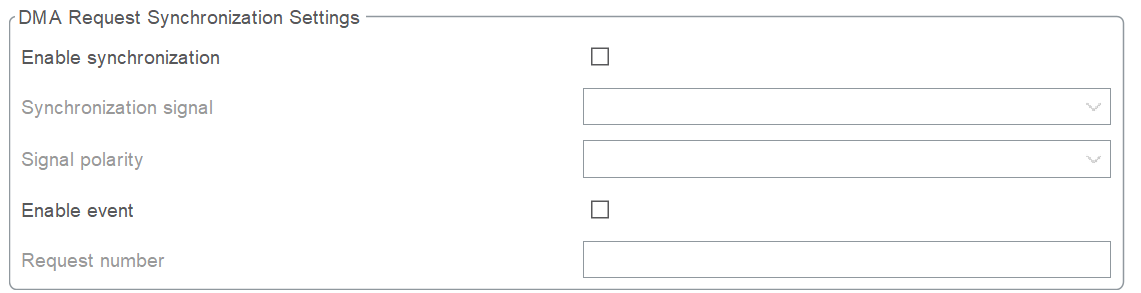

3. DMA Request Synchronization Settings

特别高级的设置，默认即可

代码编写

外设的所有对应函数都使用带有DMA的版本。
