如何设置Cadence 16.6 Capture CIS Explorer默认的Visible属性?

本文探讨了在Cadence原理图中定制元器件属性的方法,通过调整CISExplorer的配置,实现对电容等元件属性如容值、额定电压和Value值的精确控制,以满足公司库建设需求。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

最近在建设公司Cadence库的过程中,发现在原理图中放置某些元器件时,总会附带一些不需要的属性,比如放置电容时,除了容值和额定电压还有Value值,因此对这一问题进行了探索。

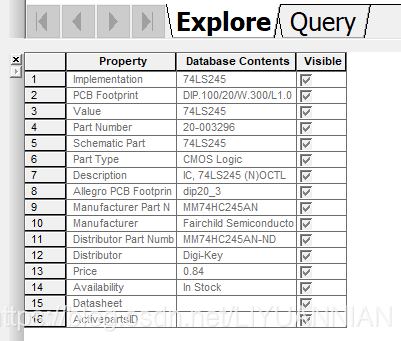

在CIS Explorer中可以看到许多属性,下图是一个例子。

上图中,当元件的某一属性勾选Visible,那么在原理图中放置该元件时这一属性就会出现在原理图中,上图中默认勾选了所有属性的Visible,它的设置方法如下:

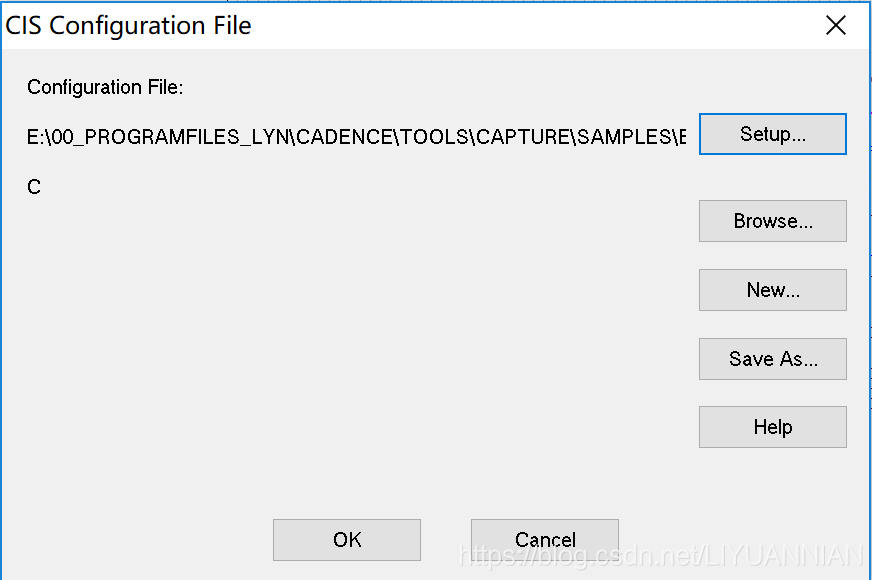

打开一个原理图,选择Options -> CIS Configuration,看到下图。

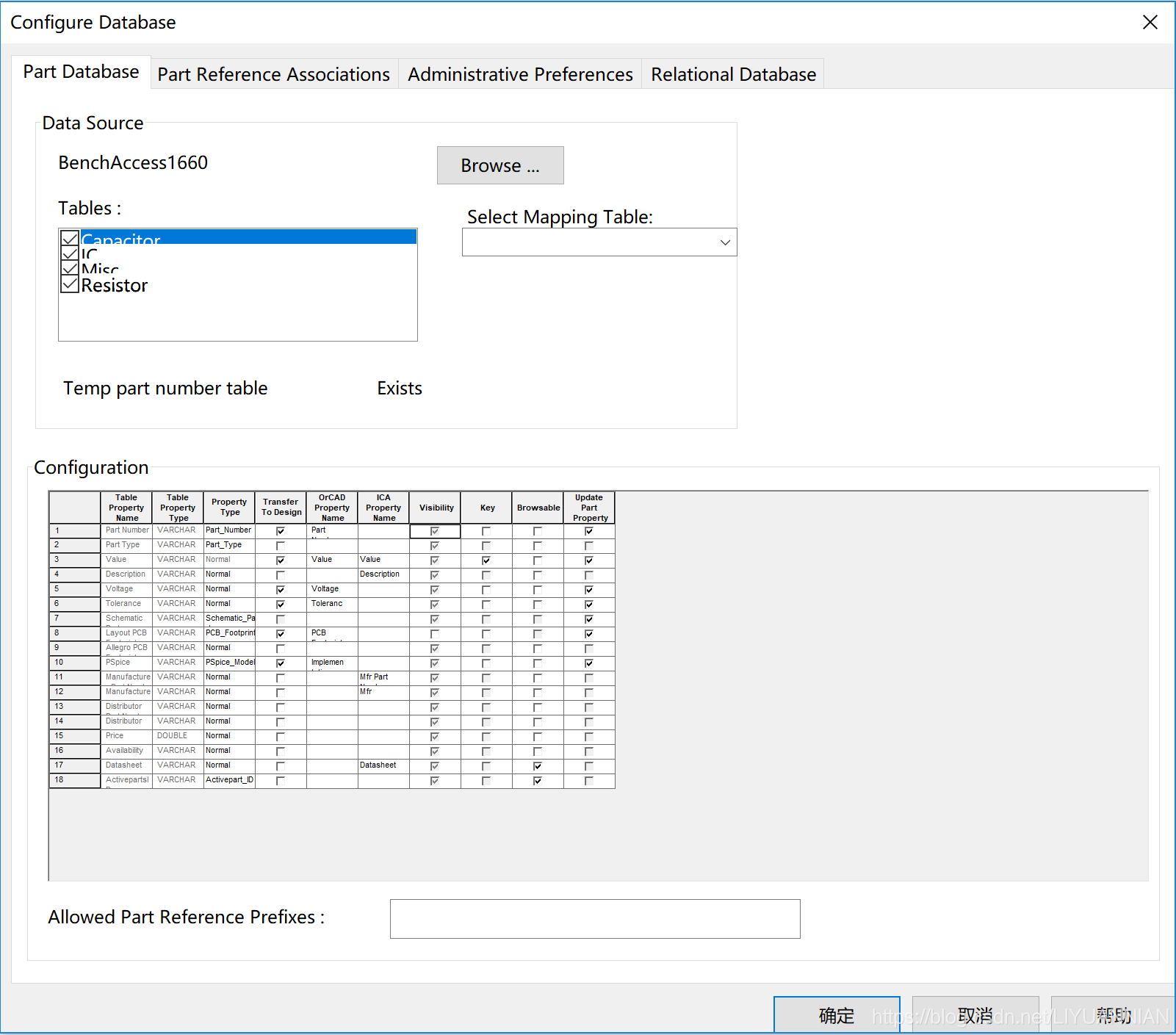

点击Browse,可以指定.DBC格式的Configuration File,此处假设你已经设置好了.DBC,之后点击Setup,出现如下界面。

在Tables中选择表,比如选择Capacitor,在Configuration中有个Visibility属性,勾选某一属性,意味着Capacitor的该属性默认会出现在原理图中,根据公司要求选择即可。
