ALLEGRO学习之cadence的CIS库安装出现的问题和解决方法--在CIS explorer中可以显示数据库信息但是找不到symbol路径

最新推荐文章于 2025-05-17 11:05:42 发布
原创 最新推荐文章于 2025-05-17 11:05:42 发布 · 9.1k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了在使用Cadence的CIS库时遇到的问题，即CIS Explorer能显示数据库信息但无法找到symbol路径。解决方法包括定位并编辑capture.ini文件，确保配置了正确的Part Library和Symbol Directory，例如将路径指向Z:2_Symbol。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

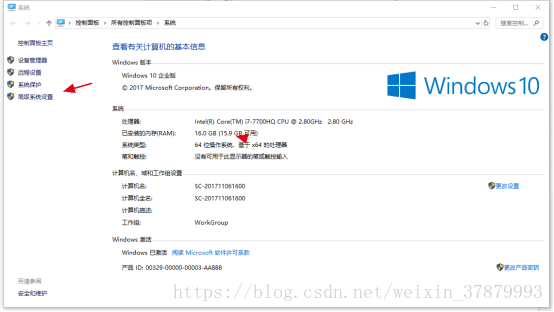

1.要正确找到capture.ini文件的位置，右击我的电脑，选择属性如下：







选择左侧高级系统设置，然后选择环境变量

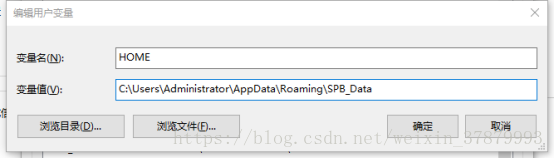

在上方administrator的用户变量中找到HOME的路径，点击编辑

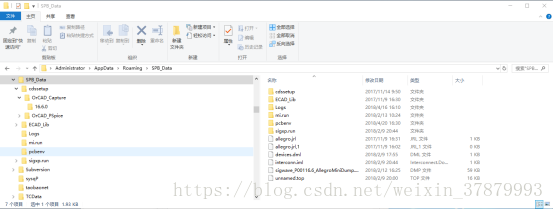

复制变量值到文件管理器路径，如下图：
