IMX6ULL_LINUX LVGL8移植

测试平台:正点原子IMX6ULL_MINI,7寸RGB屏幕(1024*600)

1.Clone相关仓库

git clone https://github.com/lvgl/lvgl.git
git clone https://github.com/lvgl/lv_drivers.git
git clone https://github.com/lvgl/lv_port_linux_frame_buffer.git

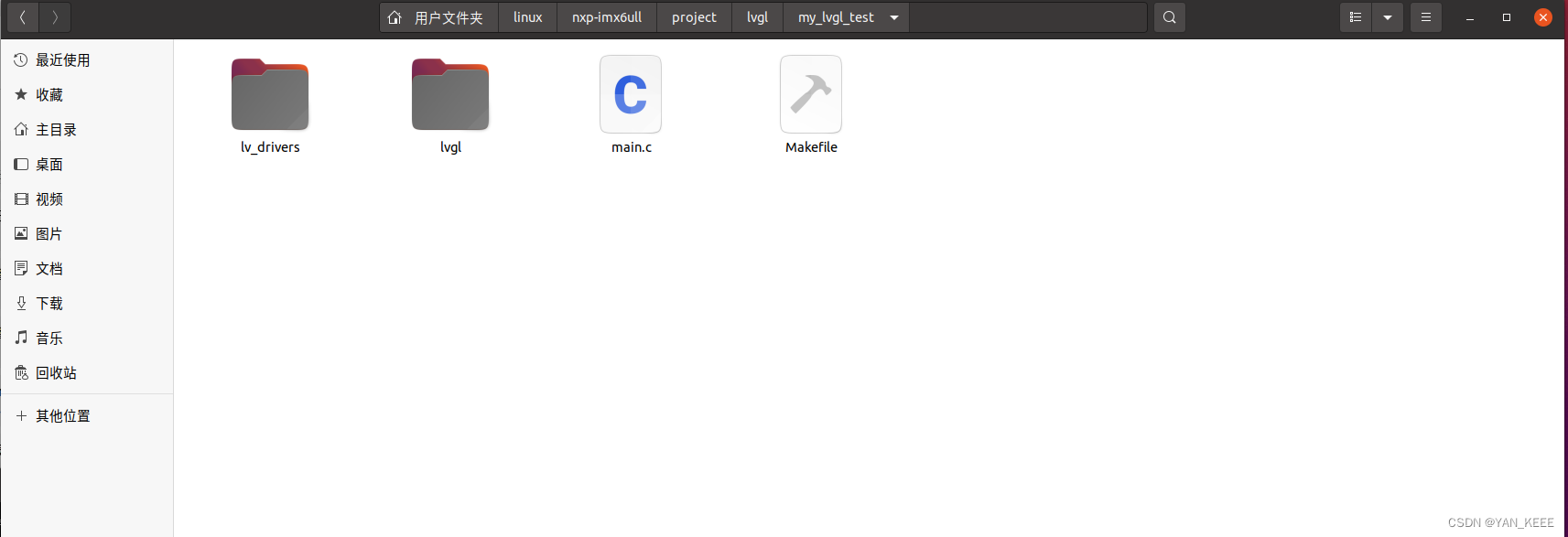

复制lvgl文件夹,lv_drivers文件下,lv_port_linux_frame_buffer下的main.c和Makefile,完成后目录如下
在这里插入图片描述

2.修改工程

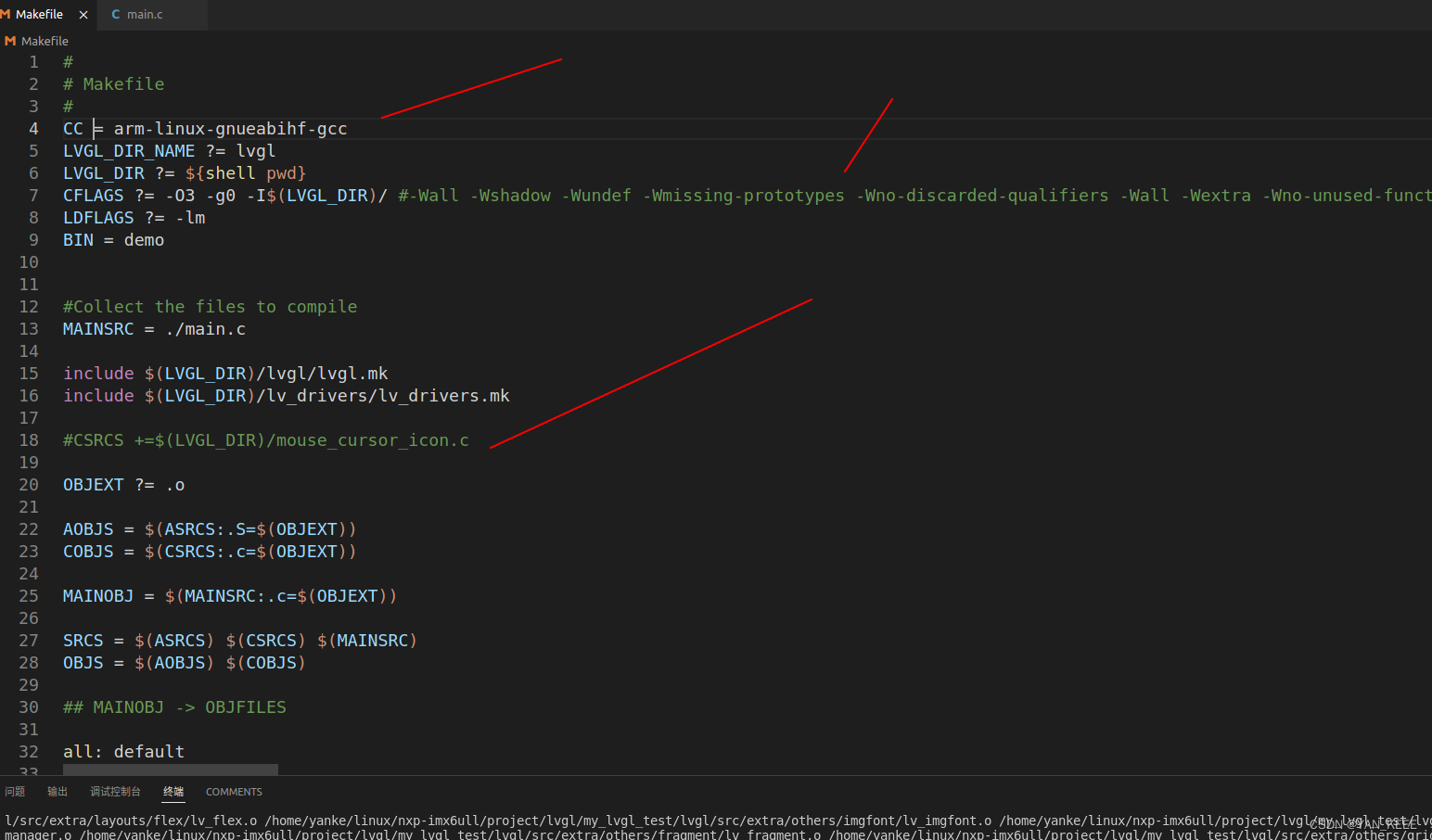

2.1 Makefile修改

我这边的编译器为arm-linux-gnueabihf-gcc,这里取消掉了鼠标
在这里插入图片描述

2 修改配置文件

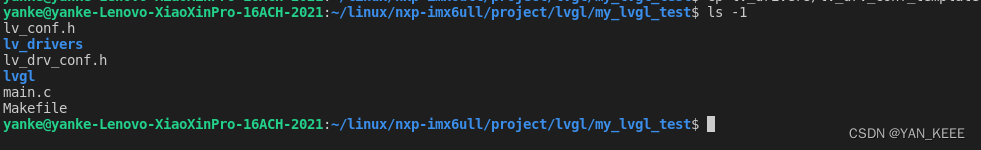

2.1 复制配置文件

cp lvgl/lv_conf_template.h lv_conf.h
cp lv_drivers/lv_drv_conf_template.h lv_drv_conf.h

在这里插入图片描述

2.2 修改lv_conf.h

修改if=1

在这里插入图片描述

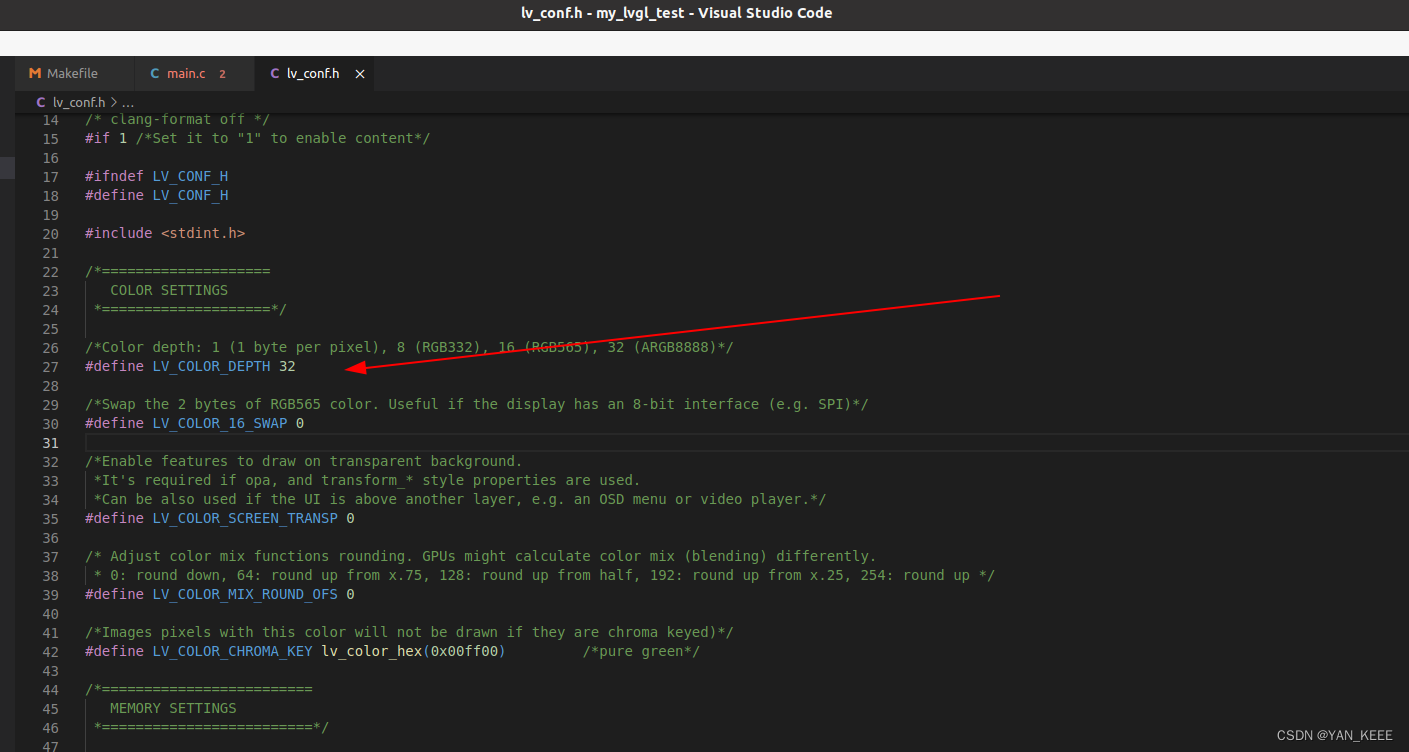

修改LV_COLOR_DEPTH,我这里是RGB888的屏幕

在这里插入图片描述

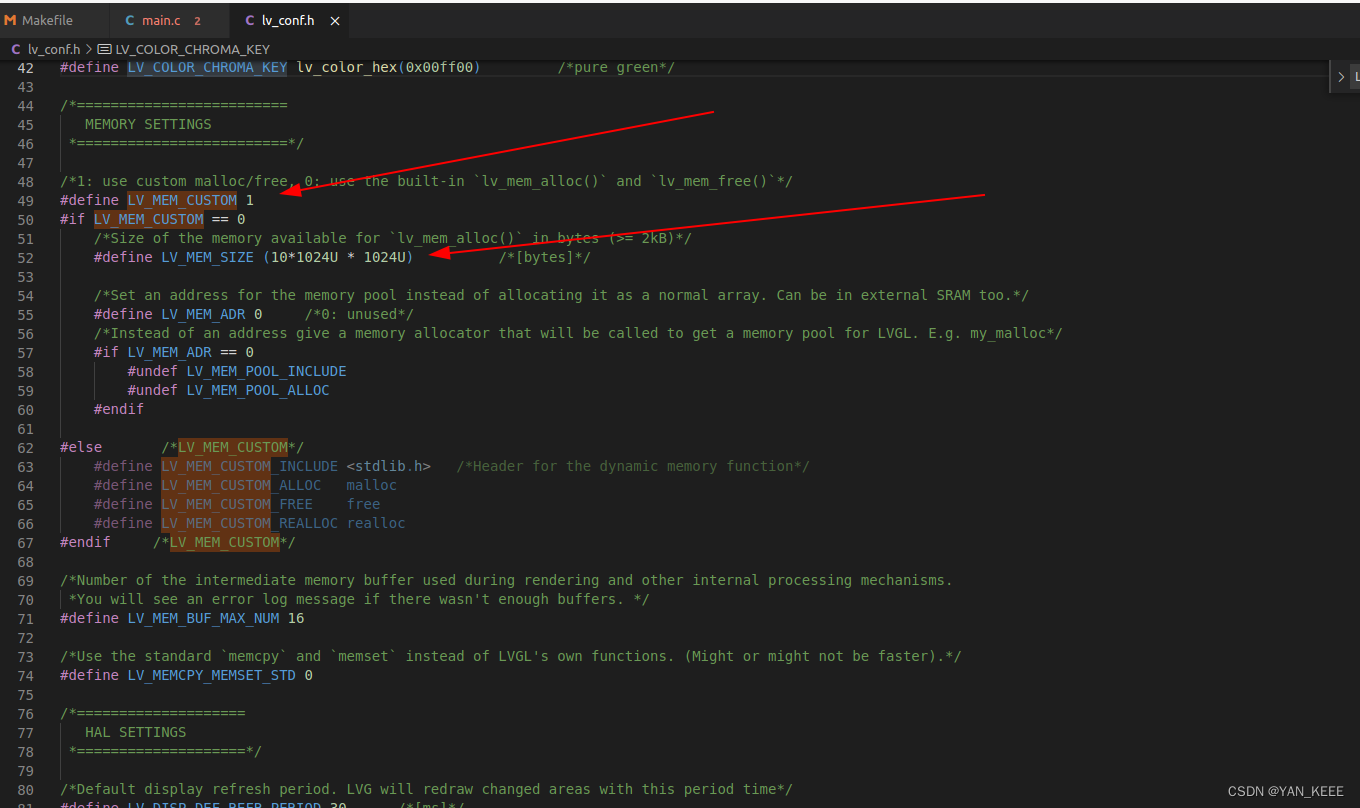

修改显存

在这里插入图片描述

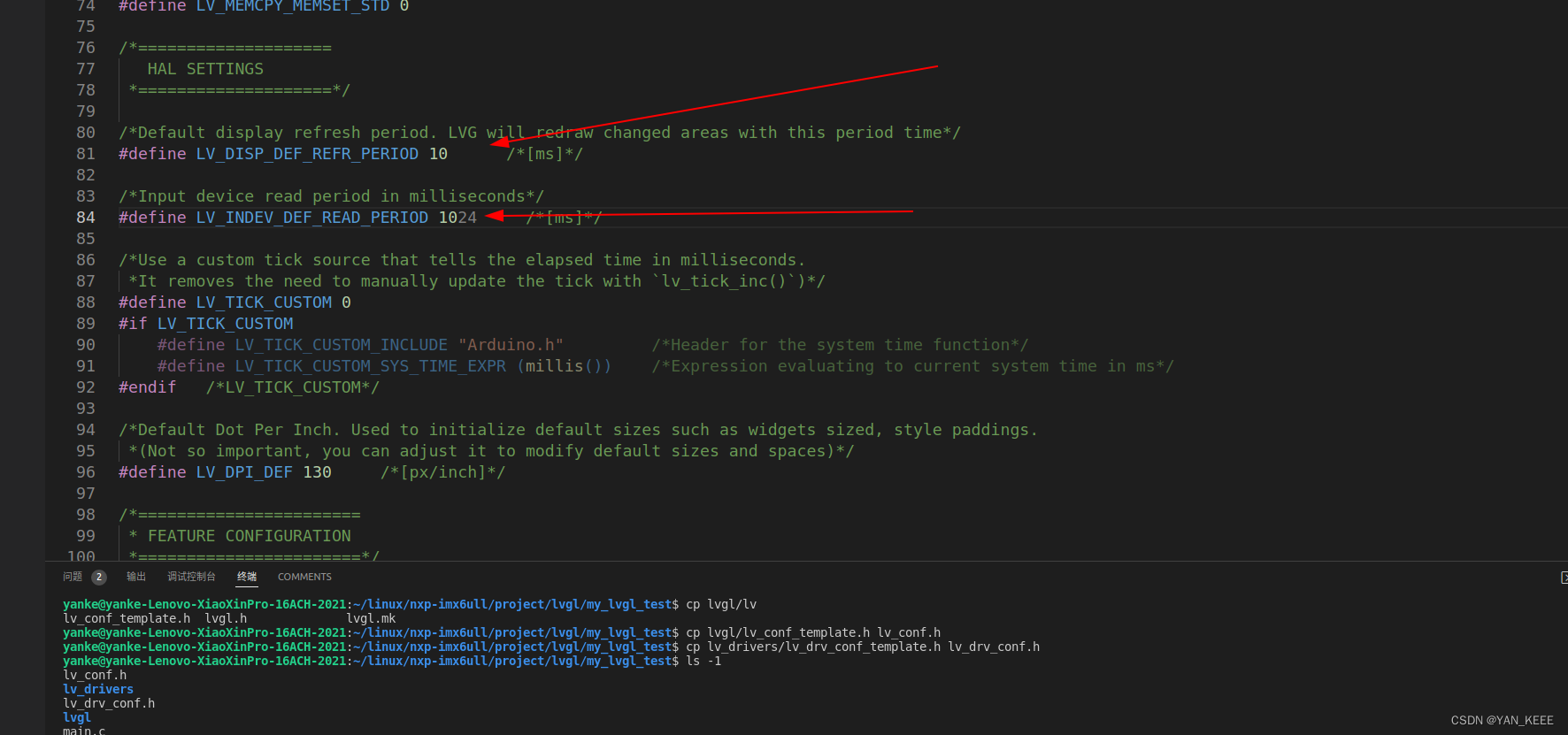

刷新时间自定

我这里都改成了10
在这里插入图片描述

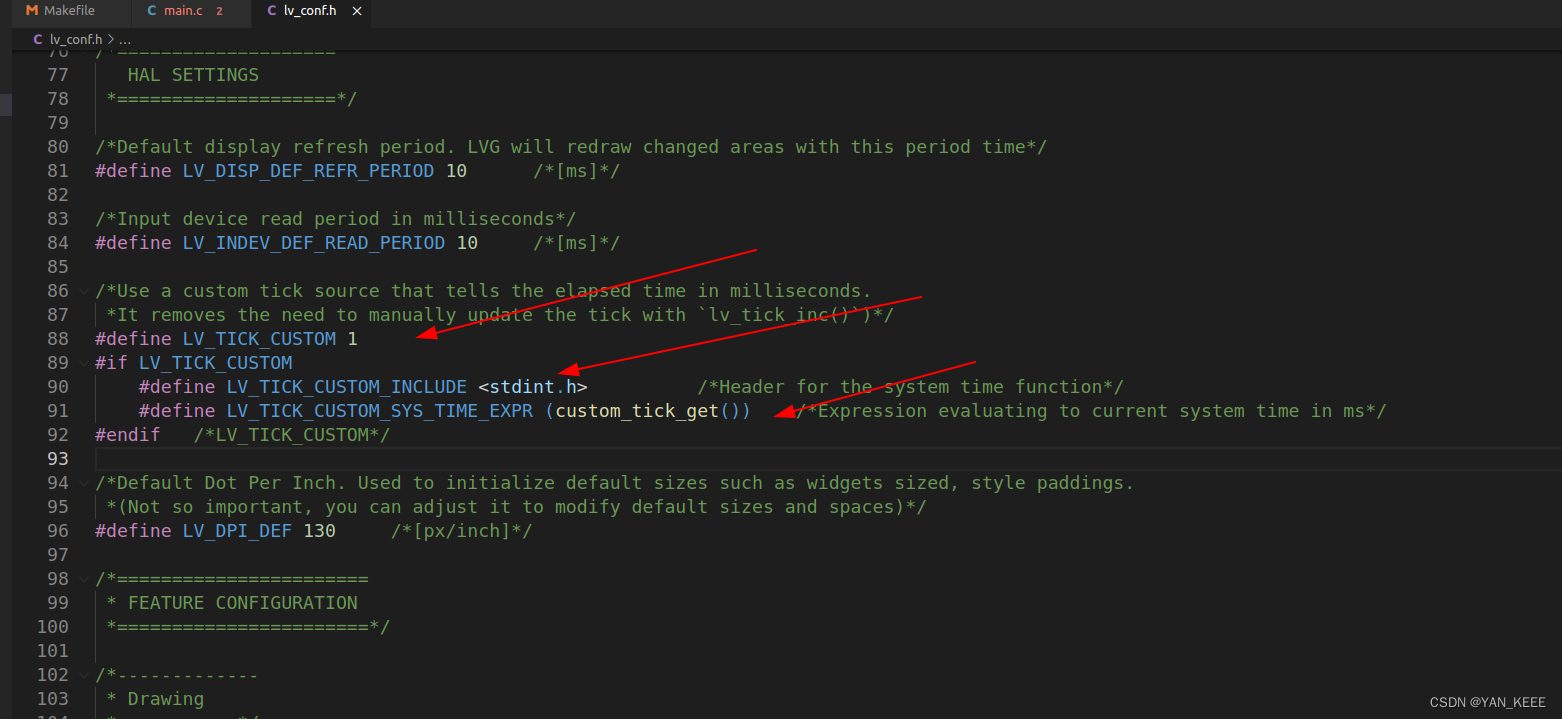

修改TICK

在这里插入图片描述

#define LV_TICK_CUSTOM 1
#if LV_TICK_CUSTOM
    #define LV_TICK_CUSTOM_INCLUDE <stdint.h>          /*Header for the system time function*/
    #define LV_TICK_CUSTOM_SYS_TIME_EXPR (custom_tick_get())    /*Expression evaluating to current system time in ms*/
#endif   /*LV_TICK_CUSTOM*/

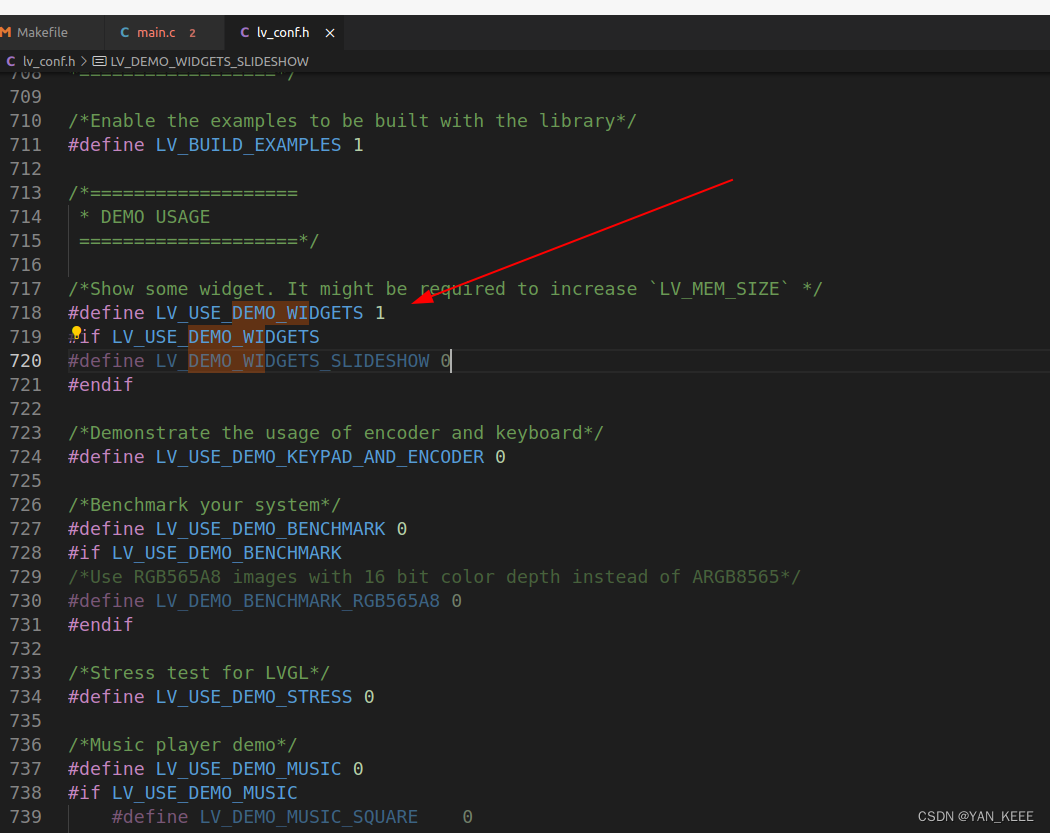

使能测试历程

在这里插入图片描述

2.3修改lv_drv_conf.h

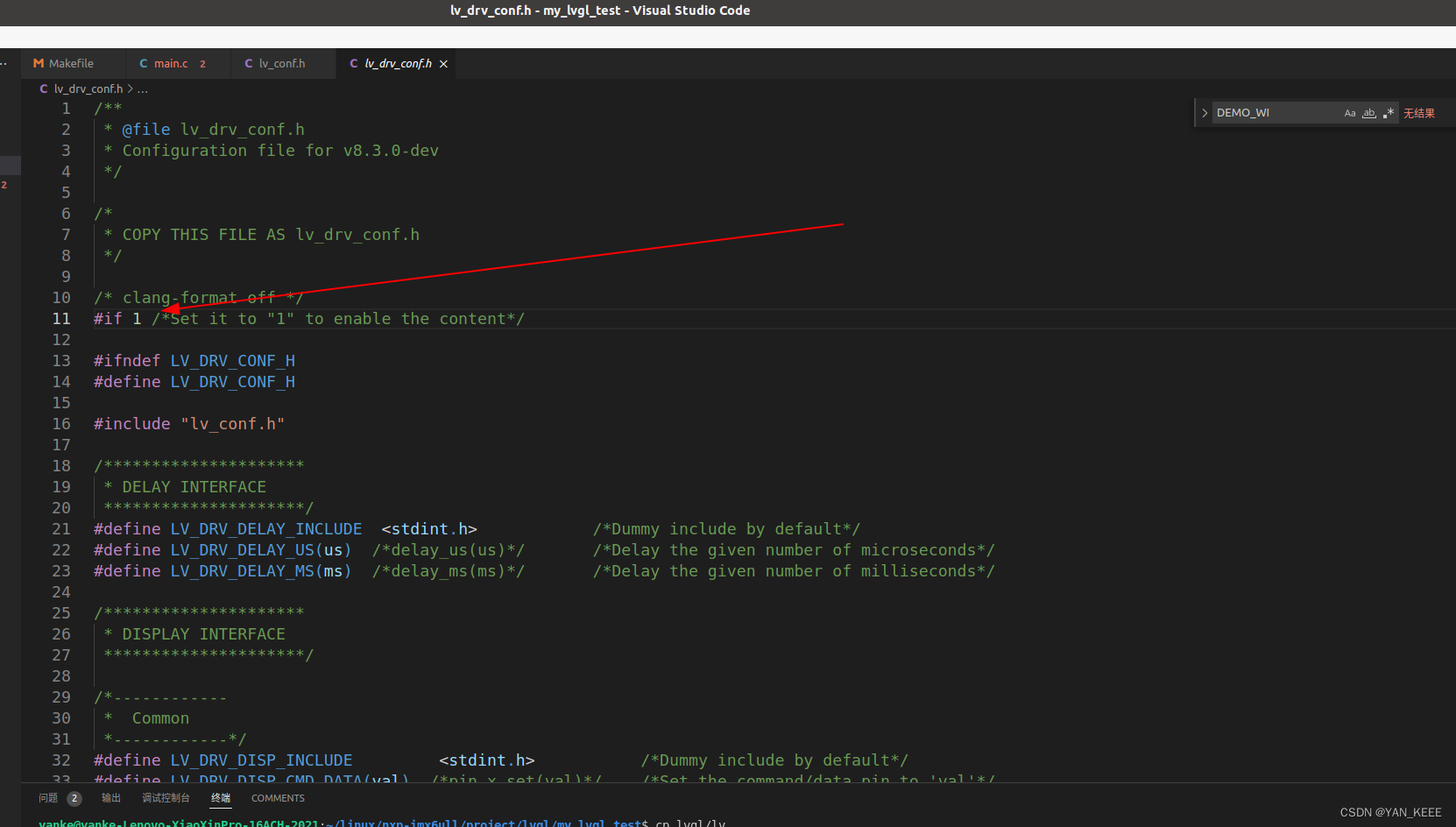

1.修改if=1

在这里插入图片描述

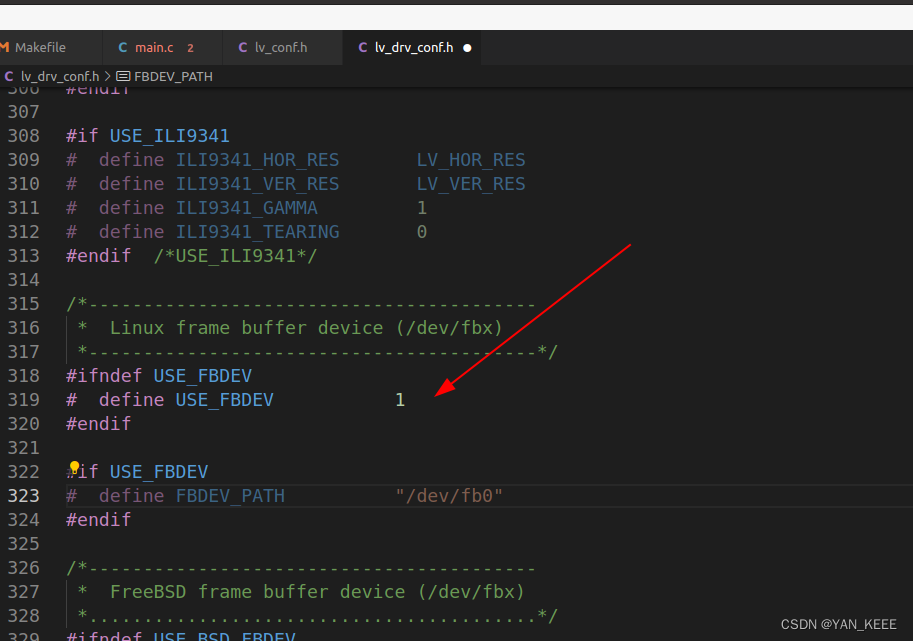

修改fbdev

在这里插入图片描述

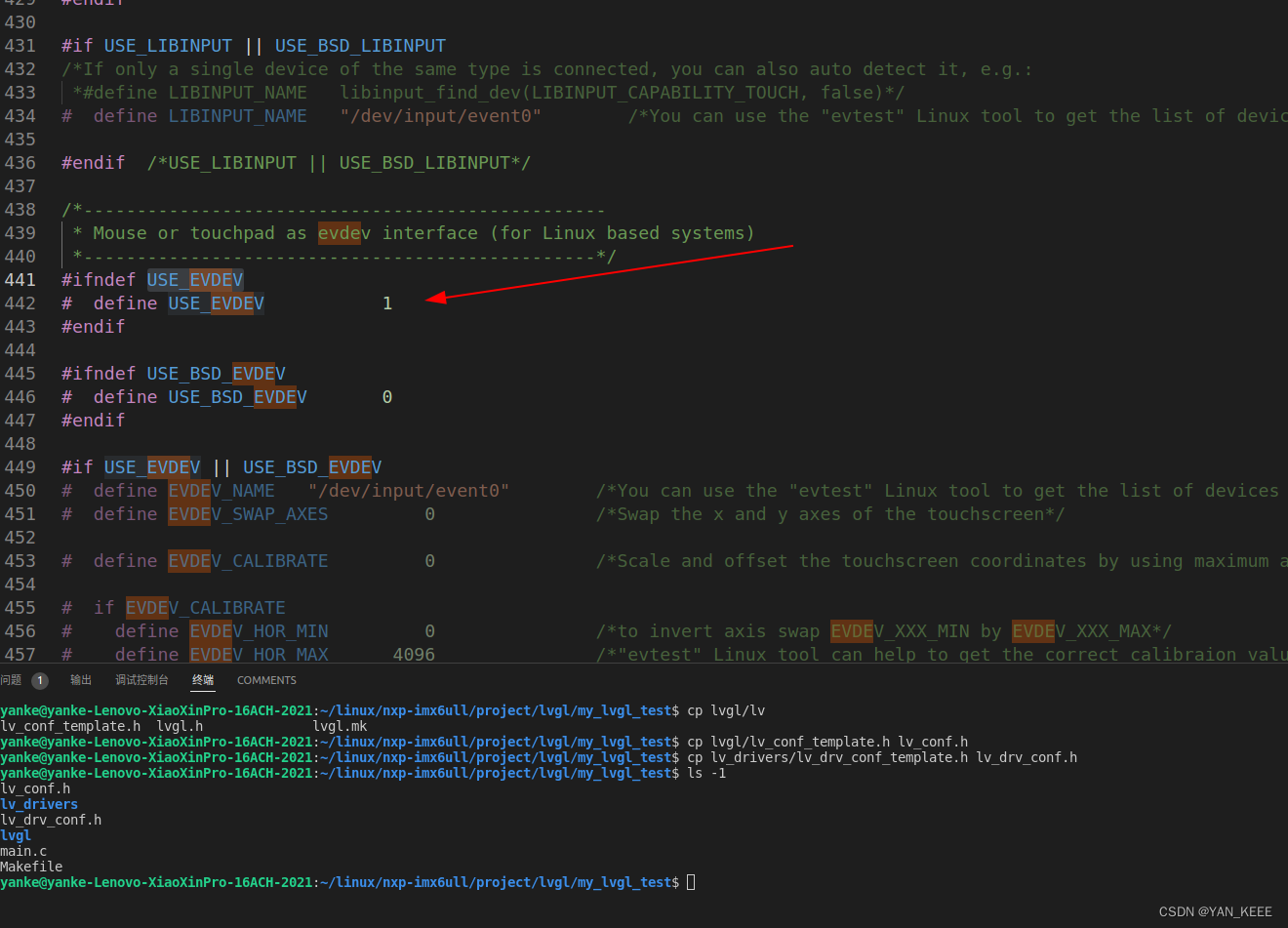

EVDEV

USE_EVDEV

3.尝试编译

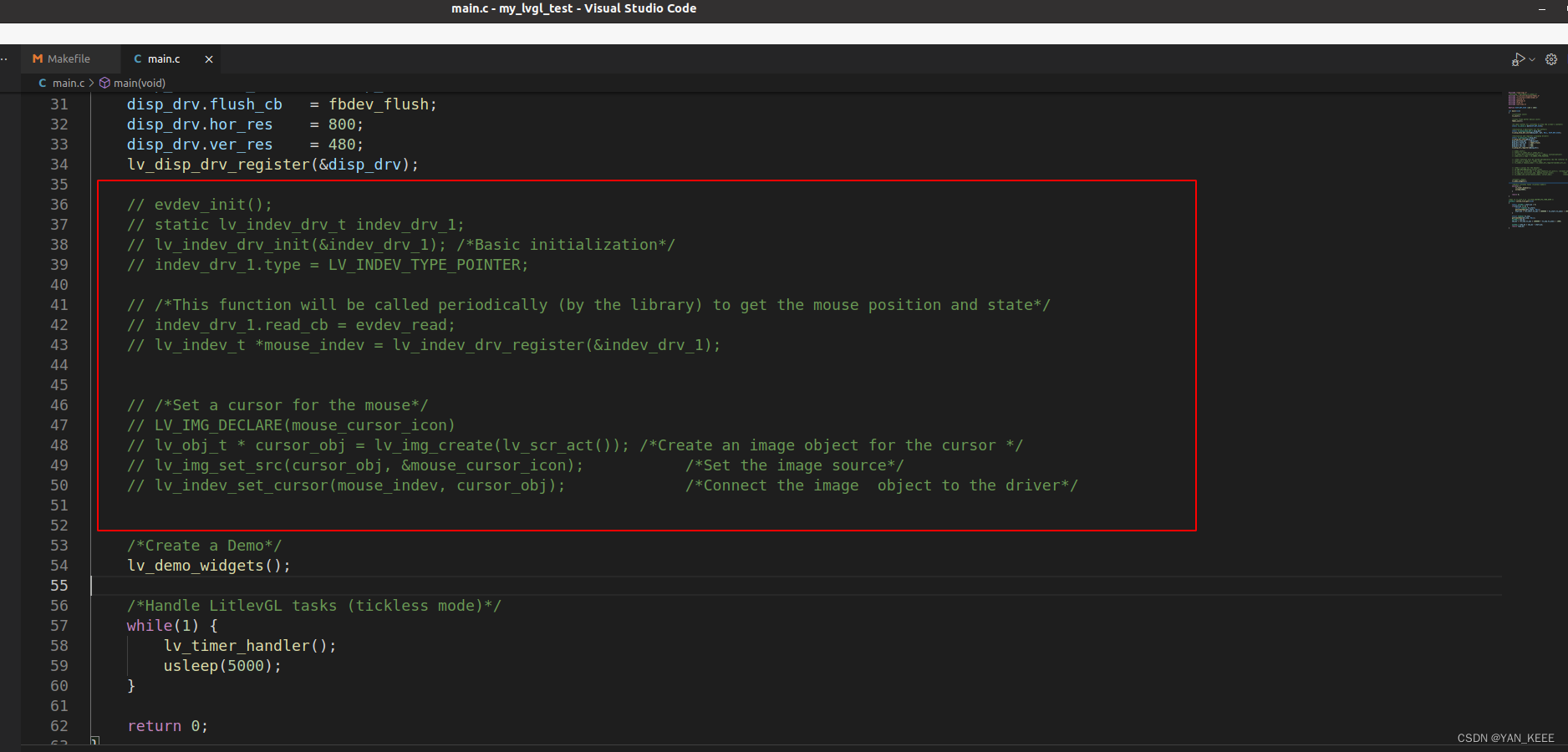

注释掉mouse,因为用不到
查看demo
在这里插入图片描述

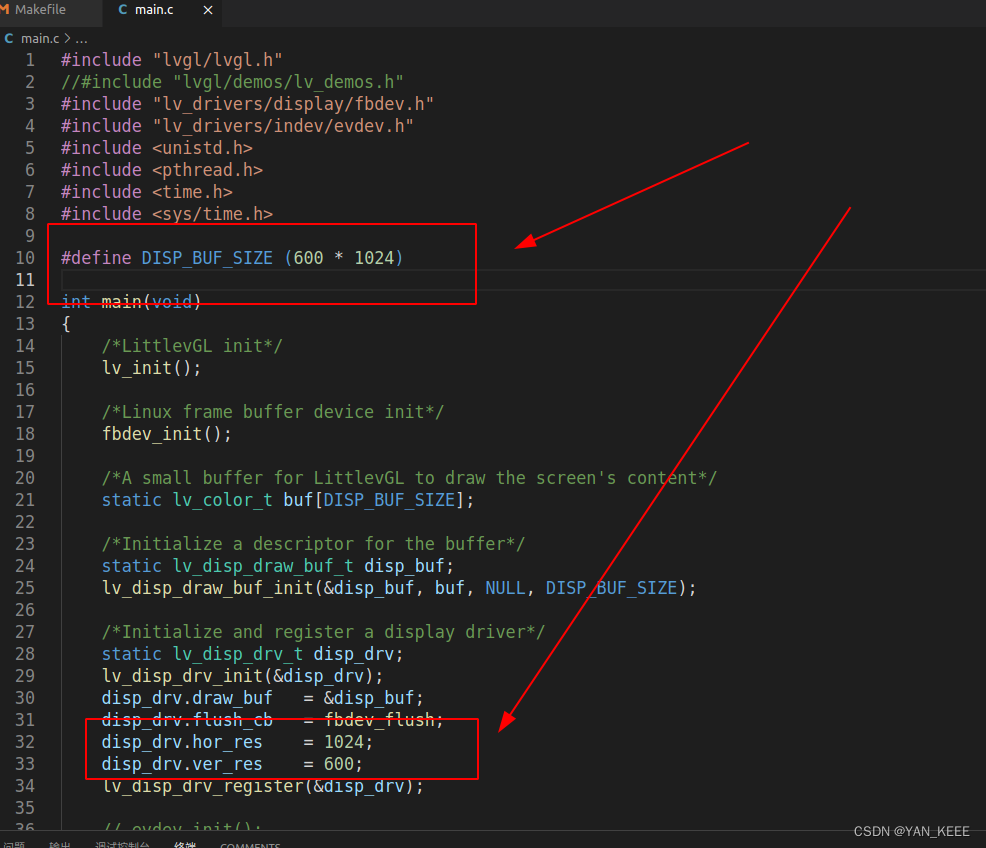

修改下分辨率
在这里插入图片描述

4.运行测试

在这里插入图片描述

测试成功
