长芯微LDC9653完全P2P替代AD9653,LDC9653是一款4通道、16位、125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。

 描述

     LDC9653是一款4通道16位125MSPS采样率的模数转换器 （Analog-to-Digital Converter，ADC），专门针对低功耗、小尺寸和使用灵活性进行开发设计。该产品最高转换速率可以

达到125MSPS，具有优异的动态性能和超低功耗特性，适用于多种应用场景。

     本产品采用1.8V单电源供电和LVPECL/CMOS/LVDS兼容型采样时钟信号，无需外部基准电压源和驱动器即可满足多种应用需求。

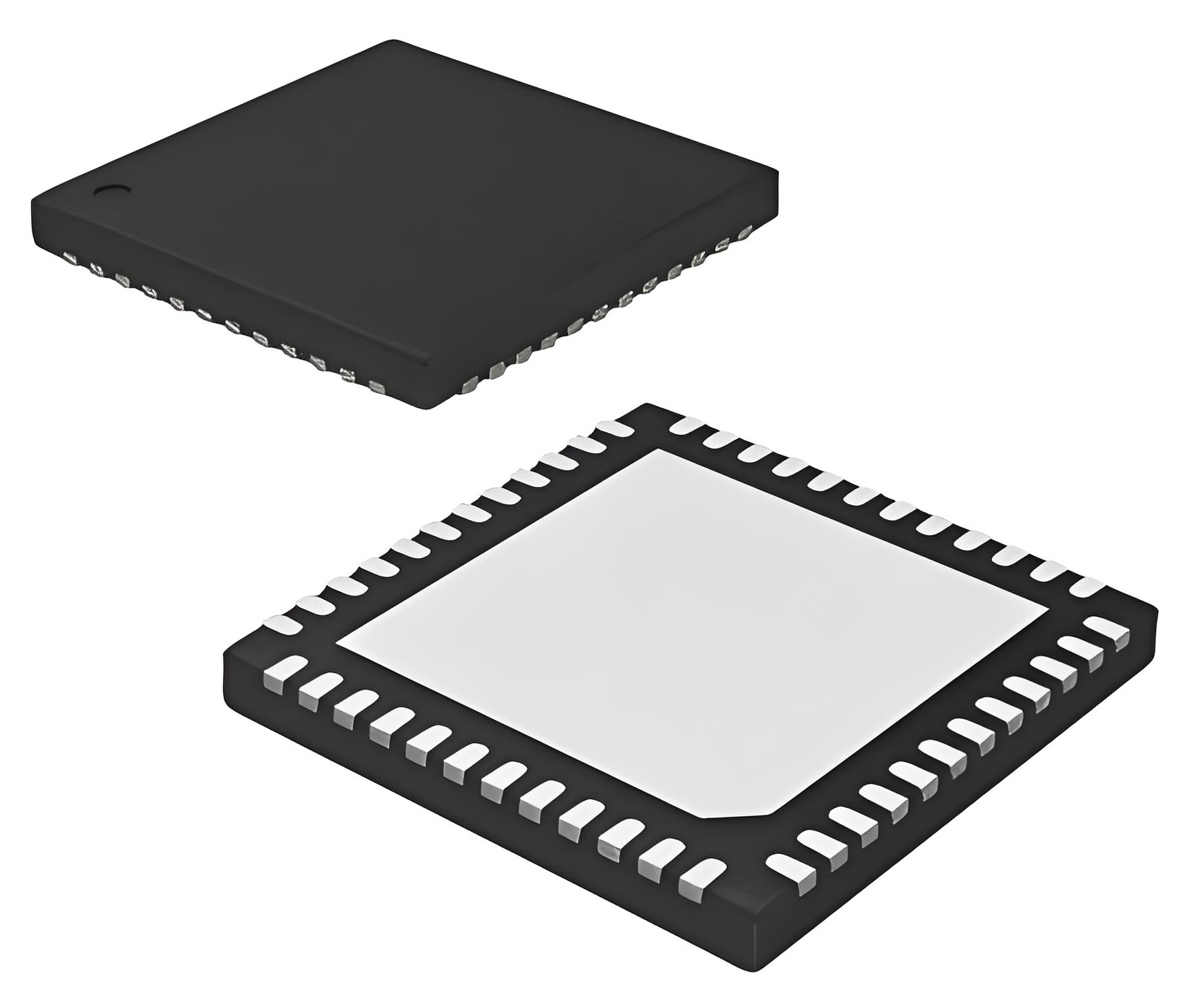

     本产品采用48引脚封装 （QFN48），额定工作温度范围为-40℃到+85℃。本产品可插拔替换美国ADI 公司的AD9653

技术特点

⚫信噪比（SNR）：77dBFS

（9.7MHz，VREF=1.3V）

⚫信噪比（SNR）：75dBFS

（9.7MHz，VREF=1.0V）

⚫无杂散动态范围（SFDR）：85dBc

（至奈奎斯特频率，VREF= 1.3V）

⚫无杂散动态范围（SFDR）：91dBc

（至奈奎斯特频率，VREF= 1.0V）

⚫串行LVDS输出

⚫模拟输入范围（可调）：

2.0Vp-p / 2.6Vp-p

⚫1.8V电源供电

⚫低功耗：125MHz模式每通道功耗

≤195mW

⚫微分非线性（DNL）：±0.6LSB

⚫积分非线性（INL）：±5.0LSB

⚫650MHz全功率模拟输入带宽

⚫串行端口控制：

全芯片、独立通道省电模式

（Power Down）

内建、用户自定义测试模式

多芯片同步和时钟分频功能

待机模式

应用领域

医疗成像

高速成像

无线电接收机

便携式测量设备
