长芯微LDC698完全P2P替代AD698,LDC698是单片式线性位移差分变压器（LVDT）信号调理电路。

描述

LDC698是单片式线性位移差分变压器（LVDT）信号调理电路。它与LVDT一起使用，将传感器的机械位置转换为单极或双极直流电压，具有高精度和可重复性。所有的电路功能包含在芯片中， 通过添加一些外部无源元件来设置频率和增益， LDC698就将LVDT输出等比例转化为直流信号。该器件可以和串联配置（四线制）的半桥LVDT， RVDT一起工作。

LDC698包含了一个用于驱动LVDT初级线圈的低失真的正弦波振荡器。

LDC698的两个同步解调通道用于检测LVDT的初级和次级电压幅度。再用次级电压幅度除以初级电压振幅再乘以一个比率系数，这样就消除了由于初级线圈漂移而造成的比例系数的错误， 改善了温漂性能和稳定性。

LDC698使用独特的比例架构消除了LVDT固有的几个缺点。这种新电路的优点是：不必调整电路，改善了温度稳定性，传感器适应性。

特性

• 单芯片解决方案，内置振荡器和基准电压源；
• 直流输出与位置成比例；
• 工作频率范围： 20Hz 至 20kHz；
• 单极性或双极性输出；
• 传感器接口：半桥或 4 线制 LVDT；
• 线性度： 0.05%；
• 输出电压：±11V；
• 失调漂移： 5ppm/° C(典型值)；

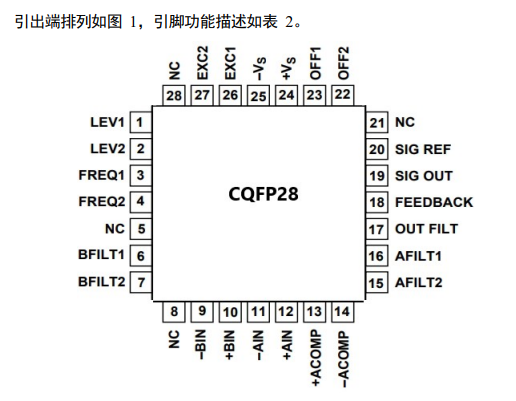

• 采用陶封的 CQFP28 封装，按照尺寸兼容 PLCC28；
• 兼容性：电性能兼容 AD698。
