长芯微LDC2541完全P2P替代DAC8830，是单路、串行数据输入、电压输出18/16/14位分辨率精密数模转换器（DAC）

描述

LDC2541/3-18/16/14（以下简称ZJC2541/3）是单路、串行数据输入、电压输出18/16/14位分辨率精密数模转换器（DAC）。其供电电压为2.7V至5.5V，输出范围为0V至VREF，且可保证单调性，能保证−40 ℃ 至 125 ℃的温度范围内DNL/INL精度。

LDC2541/3输出无缓冲，建立时间为1 µs以内，具有低功耗和低失调误差特性。低噪声性能和低毛刺使其适合在多种终端系统中使用。

LDC2541/3采用多功能三线式接口，并且与SPI、QSPI、MCU和DSP接口标准兼容。

LDC2541-18/16/14上电默认输出电压0V；ZJC2543-18/16/14上电默认输出电压VREF/2。其它功能和性能指标完全相同。

特性

• 18/16/14位分辨率
• 2.7 V至5.5 V单电源供电
• 1 µs建立时间
• 上电输出：
   LDCC2541-18/16/14：0 V
   LDCC2543-18/16/14：VREF/2

• 低毛刺: 1 nV-s
• 低噪声频谱密度：11 nV/√Hz
• 低增益温度漂移：0.05 ppm/℃
• 低功耗：供电电流120 µA

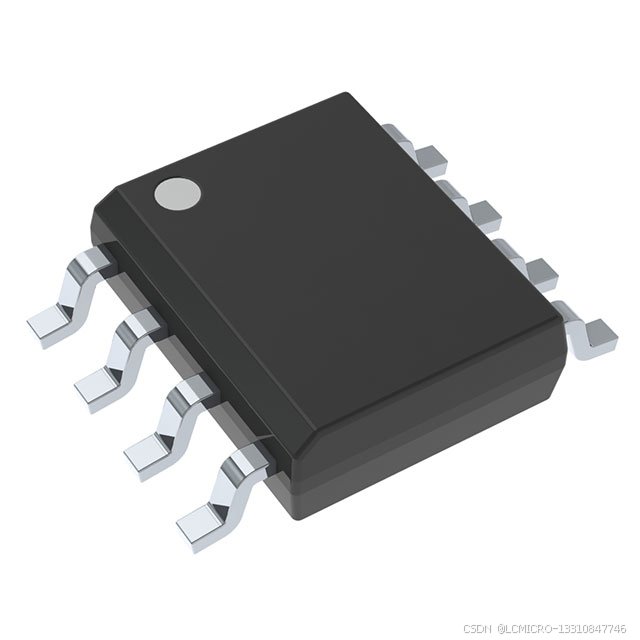

• 封装: SOIC-8 / MSOP-10 / DFN-10
• 工作温度范围：-40 ℃ 至 125 ℃
