国产长芯微LB8370电池管理芯片，可支持各类锂电池钠电池的 5~17 串电芯应用完全P2P替代BQ76940替代BQ76952替代BQ79616替代ADBMS6830替代AN49503A

描述

LB8370 为电池管理芯片，可支持各类锂电池钠电池的 5~17 串电芯应用，提供高稳定度的数据采集，以及相关的保护功能。单节电芯电压测量范围 0-5V，适用于大多数锂电池。采用车规级BCD工艺设计，LQFP64/48封装，通过四线式SPI接口与上位机通讯，组成电池组管理系统BMS。

LB8370 内置16bit高精度低噪声VADC，提供可靠的电压数据采集，高度适用于磷酸铁锂电池，并提供温度和快速电流测量。内置 CADC 采集电流，用于高精度 SOC 计量。

LB8370 提供多种电流、电压、温度、充放电保护；通过快速控制 3 个充放电 MOS 实现保护功能。

LB8370 支持外部均衡和内部大电流均衡功能，单通道均衡电流可达 100mA，支持多单元均衡同时开启，支持多种智能均衡方式。

LB8370 提供强大的调度系统，自动进行测量和保护，通过中断上报 MCU，可极大的节省系统资源和功耗。 LB8370 提供多种低功耗睡眠模式。深睡眠模式下，可在 1mS 内唤醒。浅睡眠模式下，过流、短路硬件保护功能仍持续工作。

特性

◇ 最高支持17串锂电池，12-88V
◇ 测量误差±5mV（-40~85℃）
◇ 电流精度±2 LSB（TYP）
◇ 电压传感通道集成16位ADC
◇ 17节电池电压测量，独立可控
◇ 17节被动均衡，支持任意节均衡
◇ 可扩展主动均衡应用
◇ 4/5路热敏电阻电压测量
◇ 断线诊断，均衡开关诊断
◇ 芯片温度测量
◇ 电池过压保护
◇ 低电压禁止充电保护
◇ 上位机警报中断
◇ 电流传感通道集成16位ADC
◇ 低边充电和放电MOS管驱动
◇ 支持预充/预放MOS驱动
◇ 充电过流保护OCC
◇ 放电短路保护SCD
◇ 充电过流保护OCC
◇ VDRV 4V或5.7V输出
◇ 电池欠压保护
◇ 低边电流测量
◇ 放电过流保护OCD

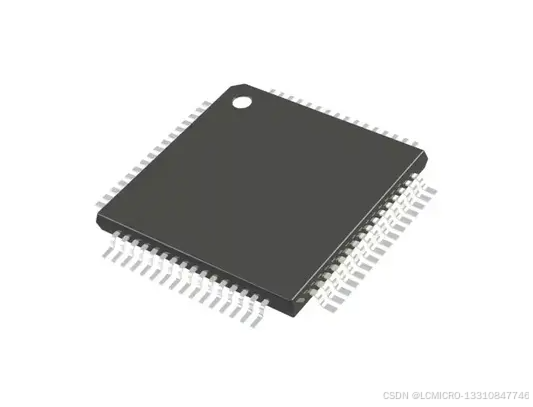

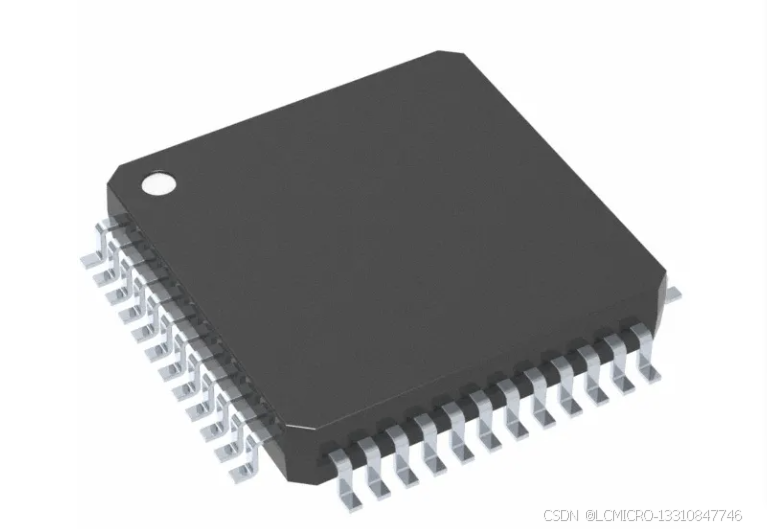

◇ 提供LQFP64/48封装
◇ 多种模式下的功耗
• 工作模式：150uA
•  输出浅睡模式： 50uA
• 深睡模式：5uA
• 关机模式：2uA

应用

• 不间断电源储能、电网储能、电动工具
• 平衡车、三轮车、机器人、电动旋翼机
• 电动自行车、轻型摩托车电动摩托车
• 三元或群酸铁锂电池组
