Cadence Allegro 如何添加Artwork光绘底片文件？

Allegro 输出Gerber文件之前是必须要设置好Artwork底片文件的，Artwork底片文件包括丝印层（SILKSCREEN）底片、钢网层（PASTEMASK）底片、阻焊层（SOLDERMASK）底片、钻孔层（DRILL）底片，电气层底片。
下面将通过添加四层板的Arywork底片来演示一下底片添加方法：
1、打开Manufacture菜单栏下的Artwork选项,如下图所示：

2、此时软件会弹出“Arwtrok Control Form”对话框，如下图所示：

3、软件默认创建的电气层底片文件如下图所示（点击底片文件前面的“+”可以查看底片文件包含的subclass和class):
4、创建新的底片文件夹和将新的subclass中class添加至底片文件夹的方法：

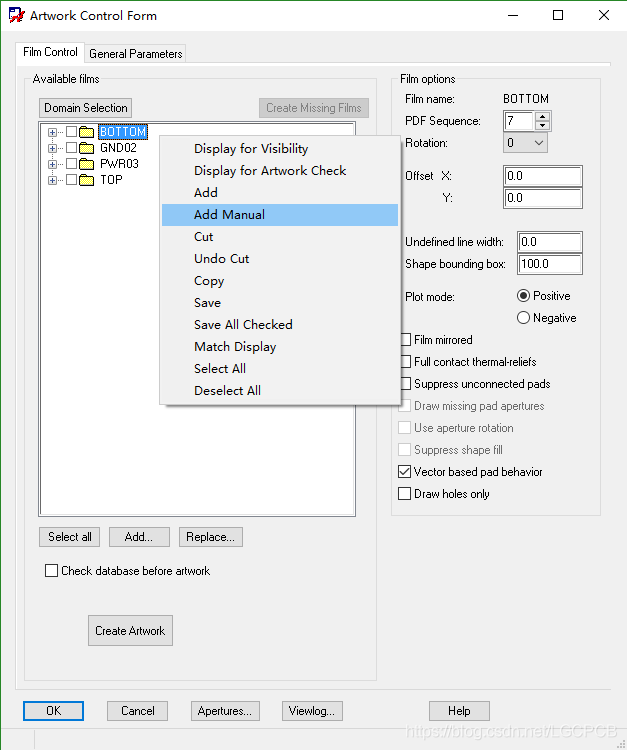

（1）、底片文件夹的创建：点选其中的任意一个底片文件，右键选择Add Manual添加底片文件，同时对新建的底片文件命名:如下图所示（温馨提示：选中底片文件夹右键Cut可以对底片文件进行删除):

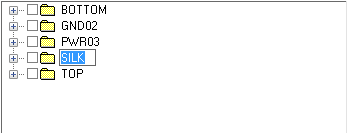

给新的底片文件进行命名，如下图所示：
.
双击底片文件夹可对底片文件进行命名，如下图所示：

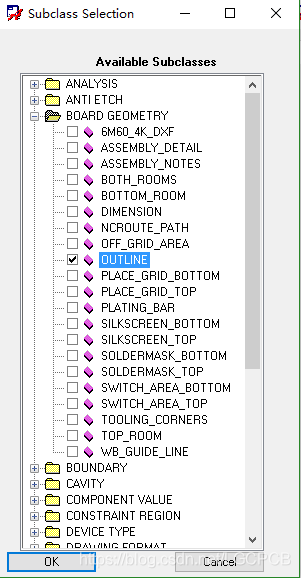

在弹出“Subcalss Selection”窗口时，可以对底片文件添加所需class，如下图所示：

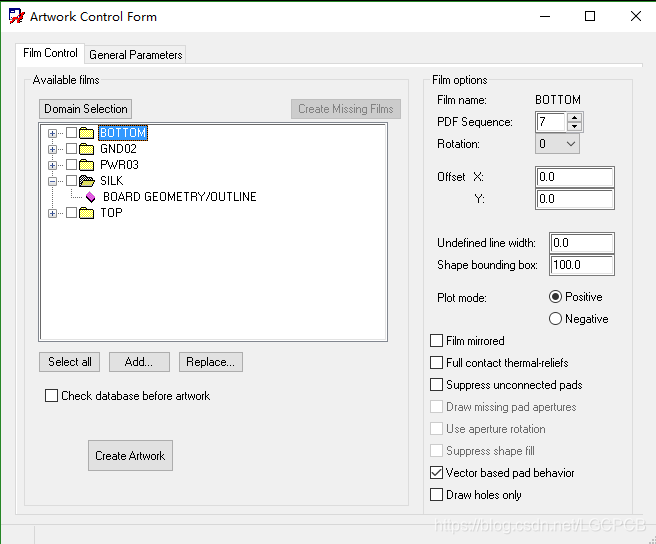

新建好的底片文件夹和添加的class如下图所示：

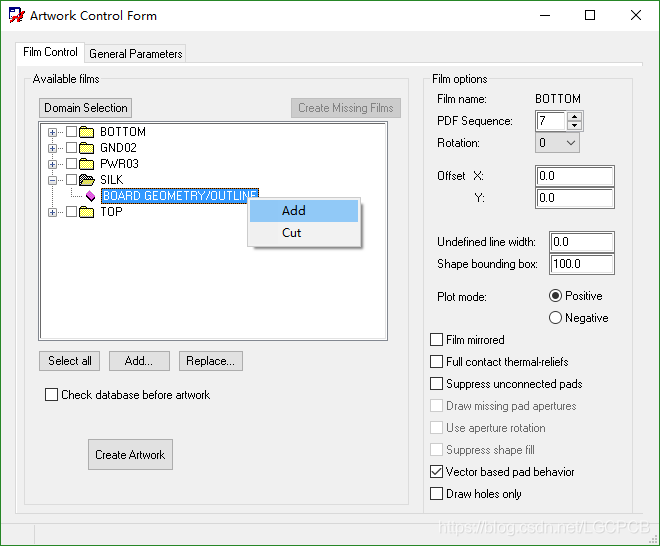

（2）、给新建的底片文件夹添加class：点开底片文件夹，选其中的任意一个class右键选择Add 添加class（软件会“Subcalss Selection”窗口，勾选需要class添加到底片文件）:如下图所示：
以上主要说明底片文件夹创建方法和class的添加！！！

常规的四层板Artwork底片文件设置如下面：

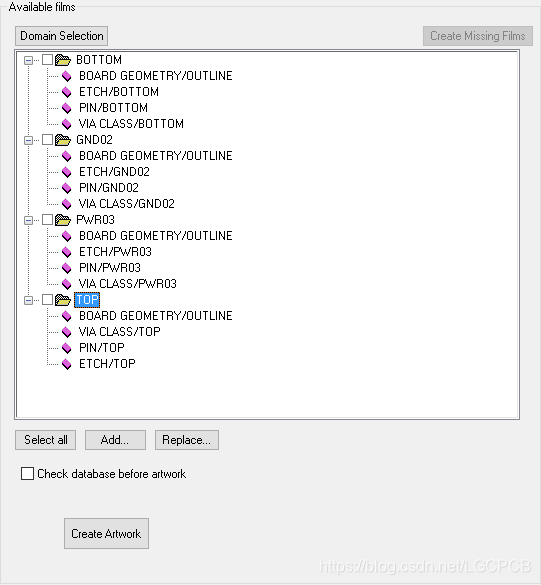

1、电气层底片的设置，如下图所示：

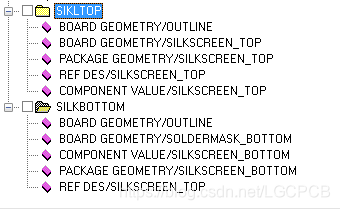

2、丝印层底片的设置，如下图所示：
备注说明：如果不需要位号和元件值得位号，可以不用添加REF DES和COMPONENT VALUE这两个Subclass。

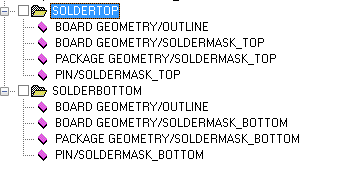

3、阻焊层底片的设置，如下图所示：

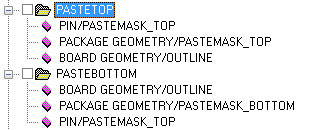

4、钢网层底片的设置，如下图所示：

4、钻孔层底片的设置，如下图所示：

备注说明：如果没有放置钻表，是看不到MANUFACTURING/NCLEGEND-1-4这个Subclass和class的。
以上就是四层板的Artwork底片设置方法，两层就会少两个电气层，其中钻孔底片MANUFACTURING/NCLEGEND-1-4就变成MANUFACTURING/NCLEGEND-1-2，
其他多层板的Artwork底片设置方法以次类推。
