Cadence Allegro如何在焊盘上显示网络名称

Cadence Allegro如何在焊盘上显示网络名称
Cadence Allegro软件中,在焊盘上显示网络的名称,设置方法如下:
备注说明:16.6版本以上才支持焊盘上显示网络的名称,16.6以下的版本是不支持此功能;之前没有对软件进行过设置的,直接操作第3和4步骤即可。

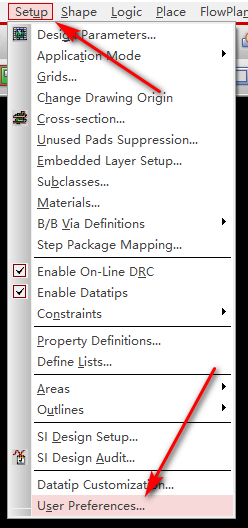

1、打开Setup菜单栏下User Preferences选项就入用户参数设置。
在这里插入图片描述
2、在User Preferences Editor对话框中,点击Display文件夹下Opengl选项,在disable_opengl栏去掉勾选。

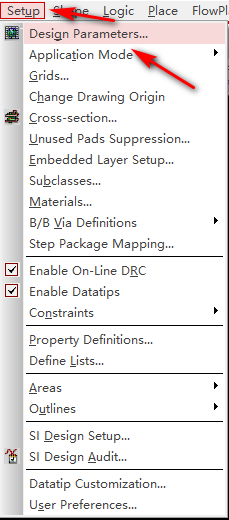

在这里插入图片描述3、打开Setup菜单栏下面的Design parameters选项,设置设计参数。
在这里插入图片描述

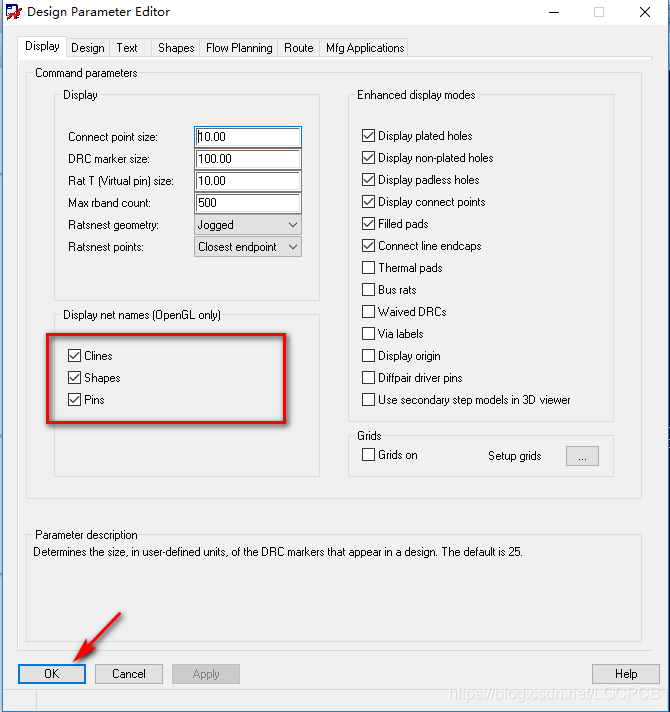

4、Design parameters Editor对话框下,选择Dispay菜单栏,在Dispay net name(OpenGL only)选项栏下全部勾选。

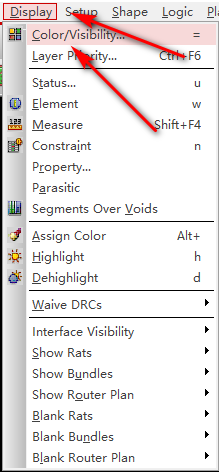

在这里插入图片描述5、打开颜色管理器,在Dsiplay菜单栏下选择Color选项设置颜色透明度。
在这里插入图片描述

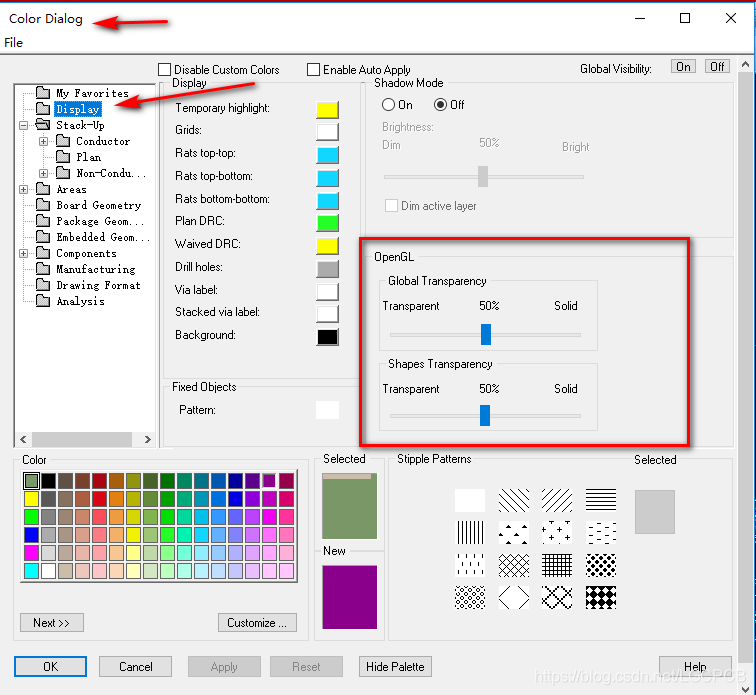

6、在Color Dialog对话框下,选择Display文件设置透明度,一般设置为50%就可以了。
在这里插入图片描述

### 如何在Allegro显示元器件盘 要在Allegro显示元器件盘,可以通过调整视图设置以及利用软件的功能选项完成。以下是关于此主题的相关说明: #### 调整视图设置以显示盘 在Allegro PCB Editor环境中,默认情况下可能不会显示所有的盘细节。为了确保能够看到这些盘,可以尝试以下方法: - **启用盘可见性**:进入View菜单下的Display Control对话框,在该对话框中找到Pads/Planes分类并确认其被勾选[^1]。这一步骤可确保盘图形能够在设计画布上正常渲染。 - **切换到合适的模式**:有时需要从Outline Mode切换至Preview Mode或其他更详细的显示模式才能观察到完整的盘结构。 #### 使用透明化处理提升可视效果 对于一些复杂的布局情况,如果常规手段仍无法清晰查看某个特定区域内的盘,则可以考虑将其设为半透明状态以便更好地分析周围环境关系。具体做法参照之前提到过的技巧——即针对目标对象执行“Set Pin to Transparent”的操作步骤即可达成目的。 #### 实现精准定位与校正 当面临多个元件之间精确对位需求时(比如保证两处端子完全重合),除了单纯依赖视觉判断外还应辅以数值计算辅助验证位置准确性。例如采用Measure工具获取任意两点间距离参数Dx/Dy之后再依据所得数据指导实际挪移动作直至满足预期条件为止[^2]。 另外值得注意的是,在遇到因原始模型定义不当而导致实物装配出现问题的情形下,我们也可以灵活运用软件内置修改机制重新指定新的坐标体系或者干脆替换成更适合当前工艺要求的新版本文件形式加以规避风险[^3]。 ```python # 示例伪代码展示如何基于Python API调用实现自动化检测流程 def check_alignment(pin_a, pin_b): dx = abs(pin_a.x - pin_b.x) dy = abs(pin_a.y - pin_b.y) if (dx < tolerance and dy < tolerance): return True # 表明两者已充分接近理想状态下彼此相对方位 else: move_element(dx,dy) # 否则实施相应补偿措施使误差缩小范围内 ``` 以上就是有关于怎样让Allegro显示出所关心部位的具体办法介绍啦!
