要分析该运算放大器驱动容性负载的补偿电路，需从电路结构、补偿目的、各补偿模块作用三方面展开：

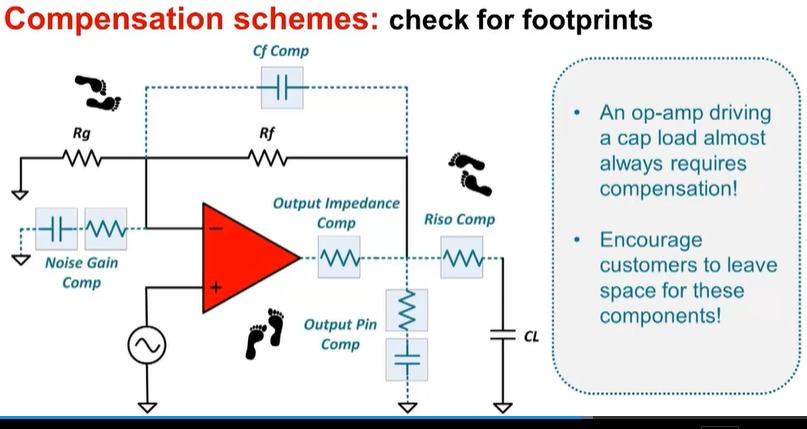

图中红色模块为运算放大器（Op-Amp），构成闭环反馈电路：

同相端输入信号，反相端通过电阻 \(R_g\) 接地、通过反馈电阻 \(R_f\) 接输出，形成反相比例放大（或闭环增益）结构。
负载为容性负载 \(C_L\)：当运放直接驱动大容性负载时，输出阻抗与 \(C_L\) 会形成额外极点，导致相位裕度下降，极易引发振荡，因此需要 “补偿电路” 来稳定系统。

图中多个 “Comp”（Compensation，补偿）模块，针对不同环节的稳定性问题设计：

\(\boxed{\text{Noise Gain Comp}}\)（噪声增益补偿）：反相输入端的 “电容 + 电阻” 组合，用于调整噪声增益的频率特性。噪声增益的相位特性会影响环路增益的相位裕度，通过该补偿可优化相位裕度，防止振荡。
\(\boxed{C_f \ \text{Comp}}\)（反馈电容补偿）：反馈路径中的电容 \(C_f\)，用于在反馈环路中引入零点或极点，调整环路的相位特性。例如，可抵消容性负载带来的相位滞后，增加相位裕度。
\(\boxed{\text{Output Impedance Comp}}\)（输出阻抗补偿）：运放输出端的电阻，用于补偿运放输出阻抗与负载电容 \(C_L\) 的相互作用。运放输出阻抗与 \(C_L\) 会形成极点，导致相位滞后，该电阻可调整极点位置，优化稳定性。
\(\boxed{\text{Output Pin Comp}}\)（输出引脚补偿）：输出引脚附近的 “电阻 + 电容” 网络，直接针对输出引脚的寄生参数或负载特性进行补偿，进一步优化输出端的频率响应与相位裕度。
\(\boxed{R_{\text{iso}} \ \text{Comp}}\)（隔离电阻补偿）：负载电容 \(C_L\) 前的隔离电阻，用于隔离运放输出与容性负载 \(C_L\)。若 \(C_L\) 直接接运放输出，会因大电容的相位滞后严重降低相位裕度；加入隔离电阻后，可改变极点位置，避免振荡。

“运放驱动容性负载几乎总是需要补偿”：容性负载 \(C_L\) 会与运放输出阻抗形成极点，导致相位裕度急剧下降（相位滞后增加），当相位裕度接近 0 时，电路会振荡。因此必须通过补偿调整环路特性，保证稳定性。
“建议预留补偿元件的空间”：实际应用中，负载电容的大小、运放本身的频率特性存在差异，预留补偿元件的 PCB 空间，可根据实际需求灵活添加补偿电路，确保系统稳定。

综上，该电路通过多环节的补偿设计，解决 “运放驱动容性负载时的稳定性问题”，核心是调整环路的频率响应与相位裕度，防止振荡。

运算放大器补偿电路主要用于解决高频振荡、相位裕度不足等稳定性问题，通过调整环路的零点、极点分布优化频率响应。根据补偿的位置、原理与应用场景，主要分为以下类别：
