详解运放及其补偿技术

运放补偿虽然很常见，但有时候也极具挑战性，尤其是在要求和约束条件超过设计师控制的情况下，设计师必须选择一种最优补偿技术之时。也许极具挑战性的原因之一是一般文献资料更多地专注于不同补偿技术之间的区别而不是相似性。

除了关注概念上的不同点外，还要关注相似点，这是非常明智的，只有这样才能更好地理解明显不同的技术和概念之间的紧密关系。为了达到这个目标，本文首先讨论了运放的少量几个确定因素，最终逐步过渡到电路中经常使用但少有人理解的补偿技术。本文还简要介绍了补偿网络的严格定义，并集中讨论了文献中出现的可能冲突。

前馈增益：相对于哪个节点？

在讨论运放补偿之前，首先搞清楚运放的两种最基本配置很重要，即同相(图1A)和反相(图1B)。已有大量文献资料介绍过这两种配置的闭环增益，并强调了闭环传输函数间的区别。

<ignore_js_op>

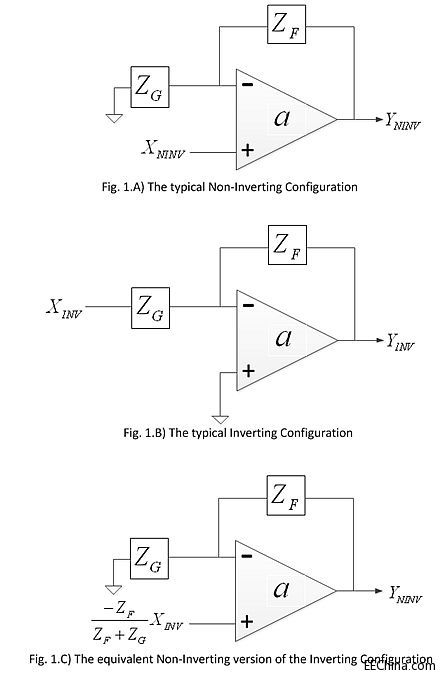

图1A：典型的同相配置。
图1B：典型的反相配置。
图1C：反相配置的等效同相版本。

为了方便理解两种配置的前馈增益之间的区别，这里给出了分别对应同相和反相配置的公式1.a和1.b。有人可能会问，为什么反相配置(AINV)的前馈增益不同于同相配置(ANINV)，而事实上两种配置使用的是相同的运放。

<ignore_js_op>
公式1.a

<ignore_js_op>
公式1.b

让我们首先看看两种配置实际上有多相似，然后说明前馈增益的
