笔记以及实验

关于负载均衡，路由汇总，静态路由，浮动路由，路由黑洞实验,笔记。

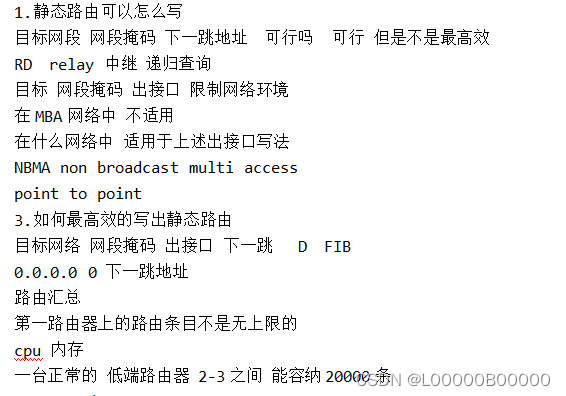

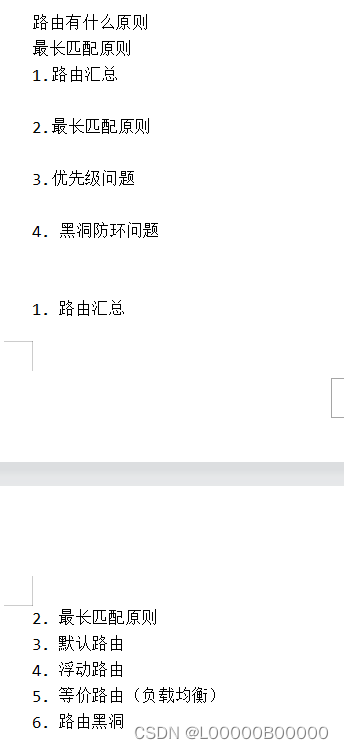

第三四天笔记

                                                                        路由配置
一 . 配置静态路由

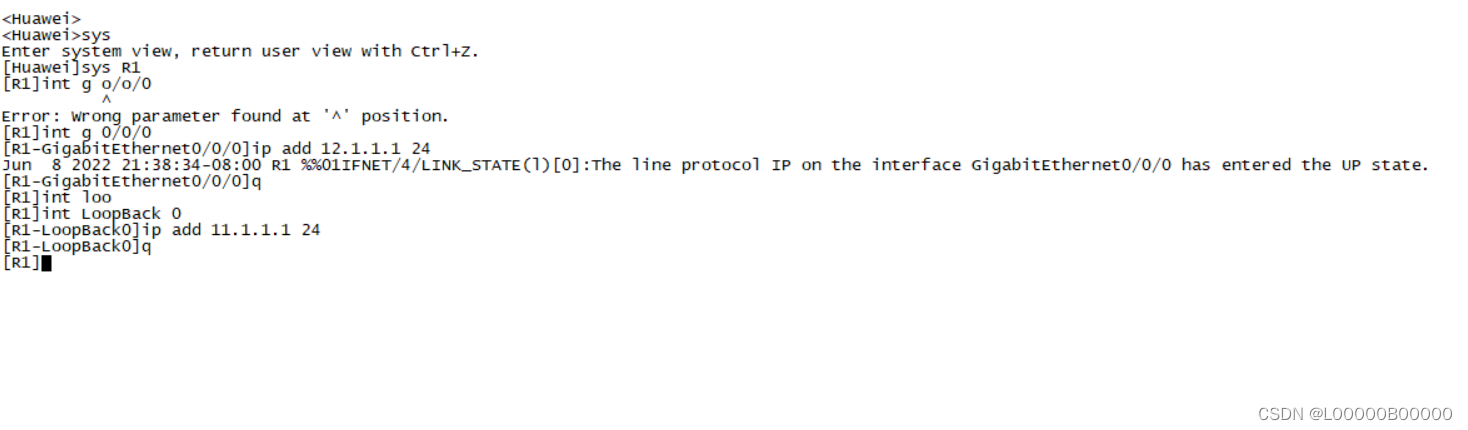

 R1的配置命令（再配置一个环回口IP）

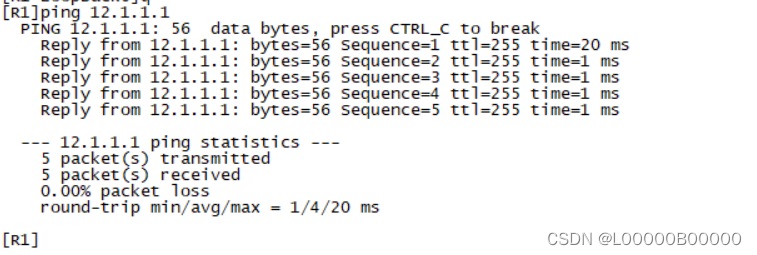

试着ping一下12.1.1.1

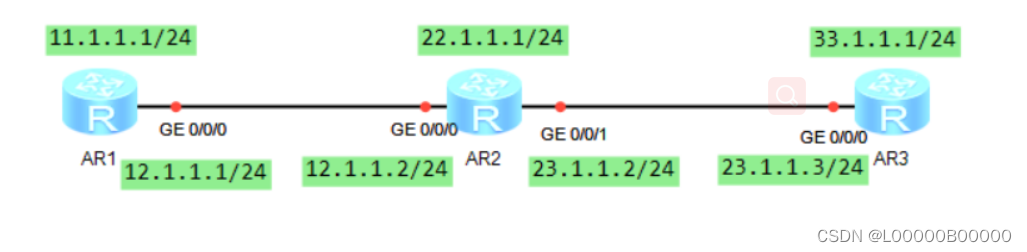

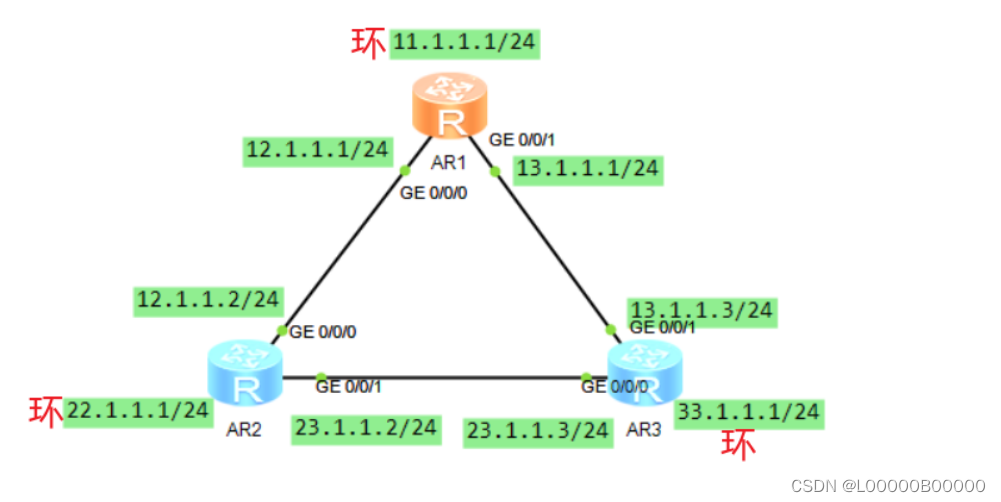

  我们需要按照这样把R2和R3的接口和环回口都配置好

要想ping通22.1.1.1  和33.1.1.1

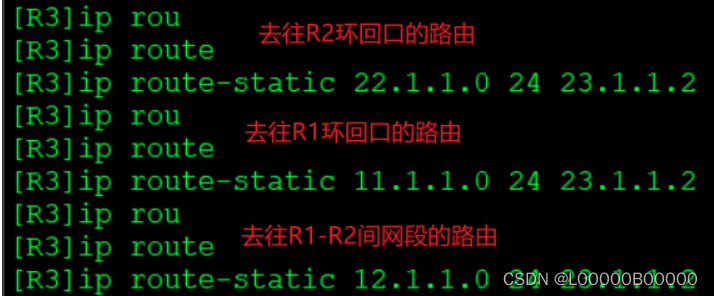

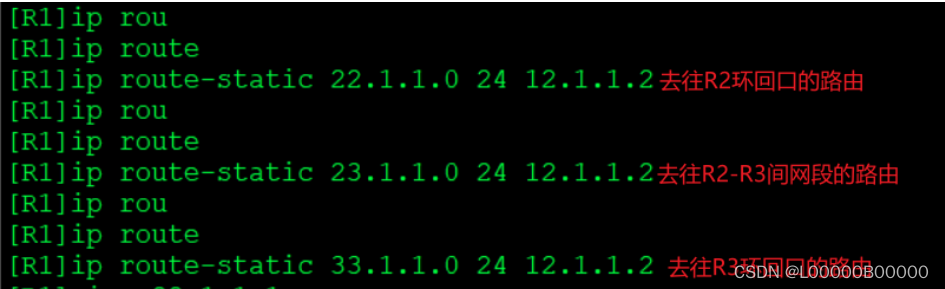

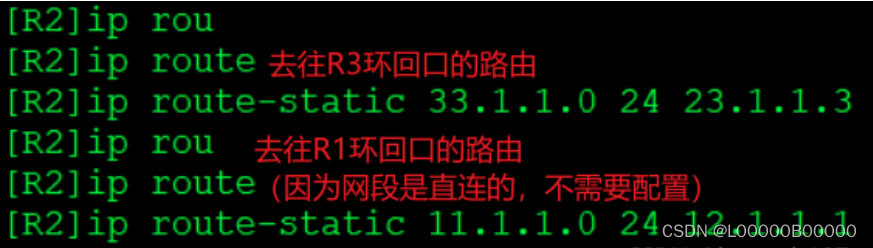

我们需要配置静态路由，如下：

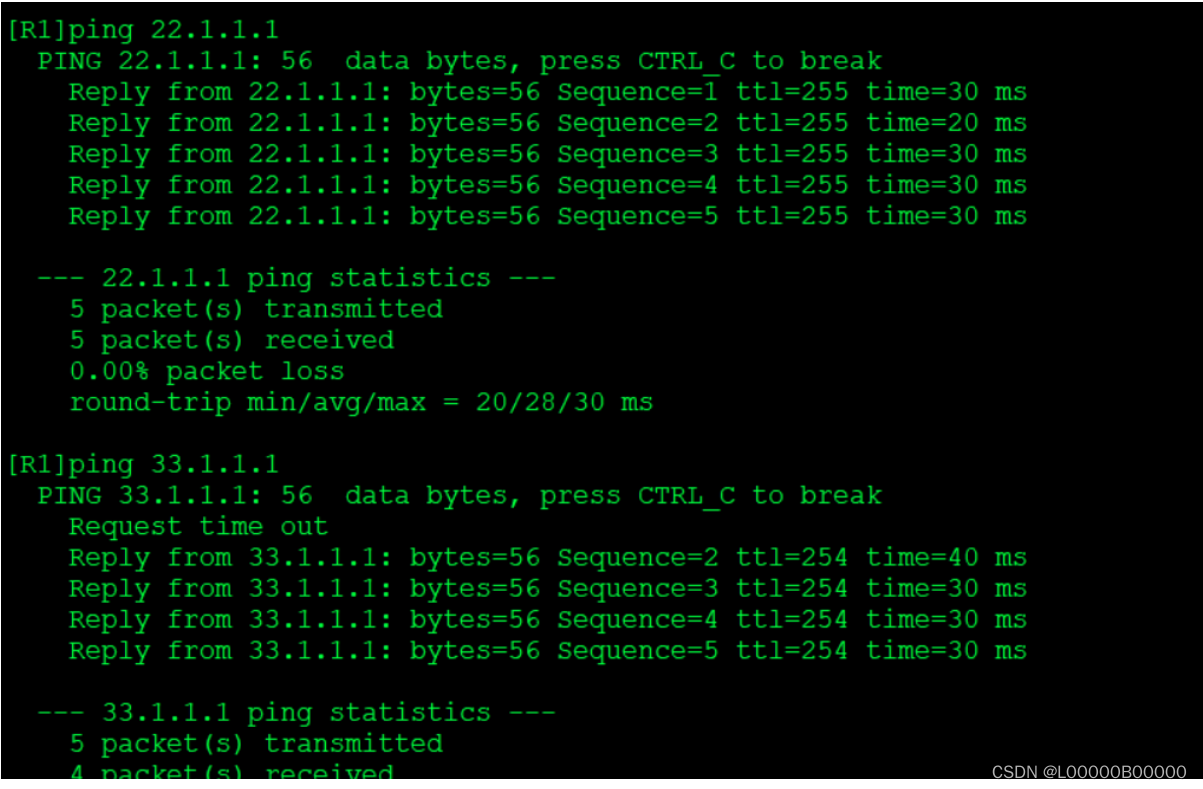

  这时我们来ping一下22.1.1.1 和 33.1.1.1

 没有问题，说明我们的静态路由设置的非常成功

二 . 配置路由汇总

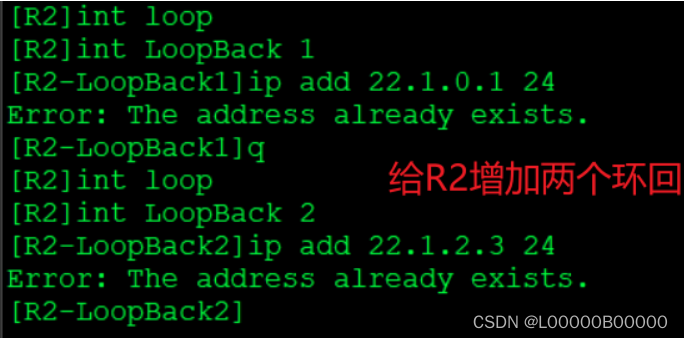

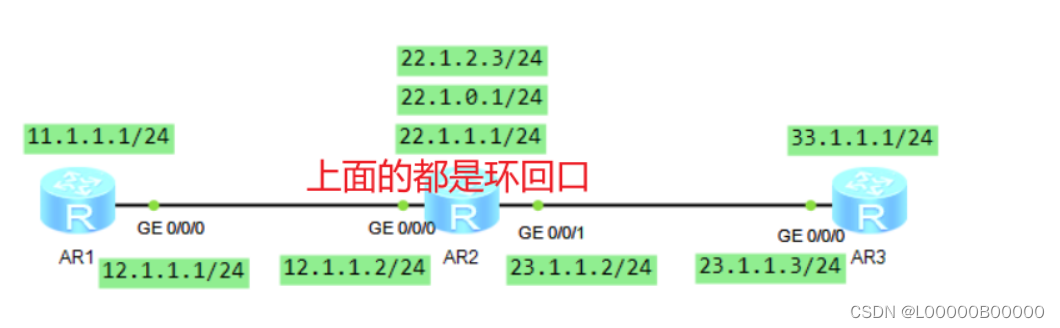

 首先上面静态路由的配置例子中，要实现两两ping通，需要设8条路由（R1和R3各三条，R2两条），现在为R2增加两个环回口：loopback1：22.1.0.1/24，loopback2：22.1.2.3/24，均和原先的loopback0：22.1.1.1/24处于不同网段：

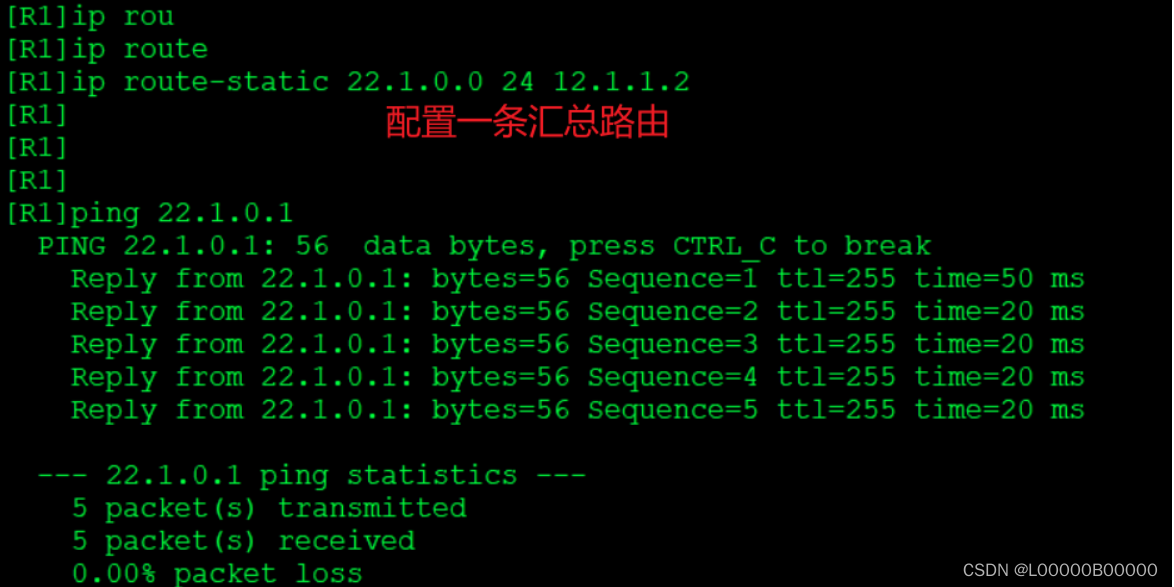

要让R1和R3 ping通R2上新增的两个环回口需要各自增加2条指向环回口的新路由，很麻烦，所以我们可以配一条汇总路由。

同样R3上也配置一样的命令

三 . 配置负载均衡

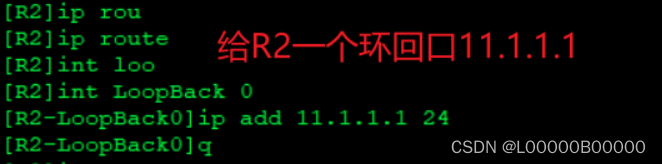

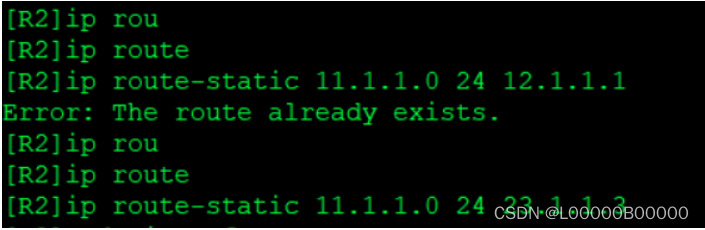

 为R2配置两条通往R1环回口的路由，分别从R2的f0/0口和f1/0口出去

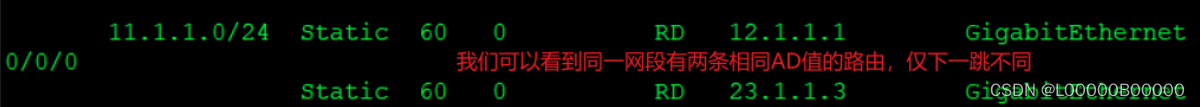

 R2有两条路径可以访问R1，两条路径有相同的前缀（均为11.1.1.0），相同的掩码（255.255.255.0），相同的AD值（静态路由均为1），区别仅仅是下一跳不同（从R2的f0/0口出去的下一跳是12.1.1.1/24，从R2的f1/0口出的下一跳是23.1.1.3/24）。路由器无法通过最长匹配原则选择出最优路径，以路由器的视角来看，两条路径是等优的，因此通过负载均衡来平衡带宽

 四 . 配置路由黑洞



 实验步骤

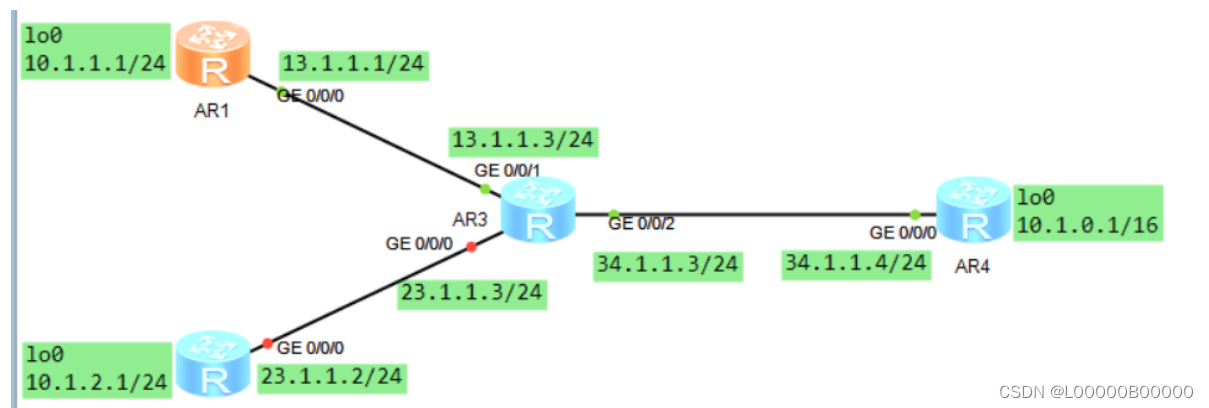

配置R1R2R3R4的基础配置

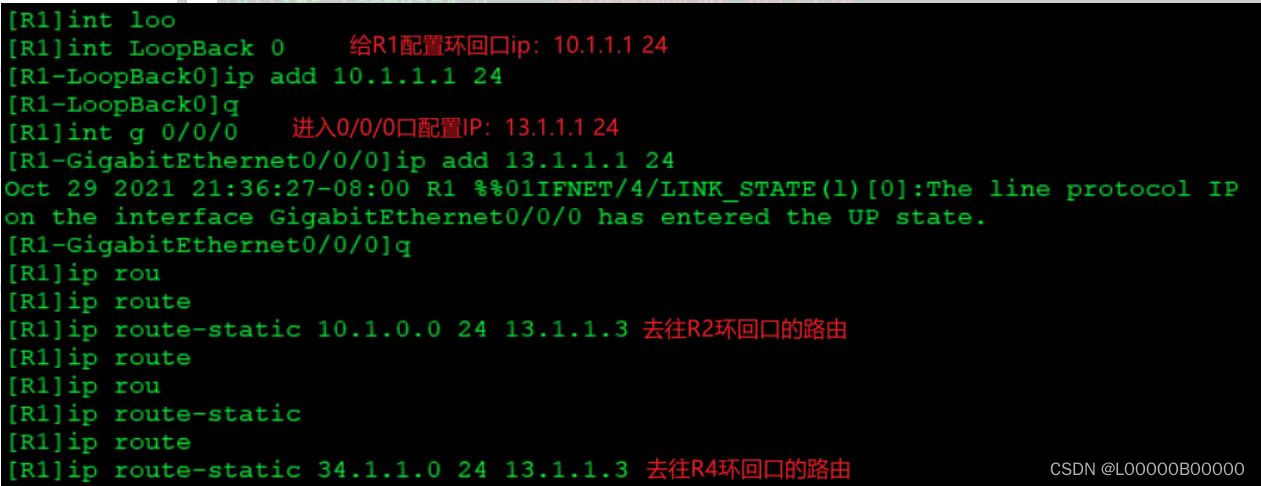

 R1：

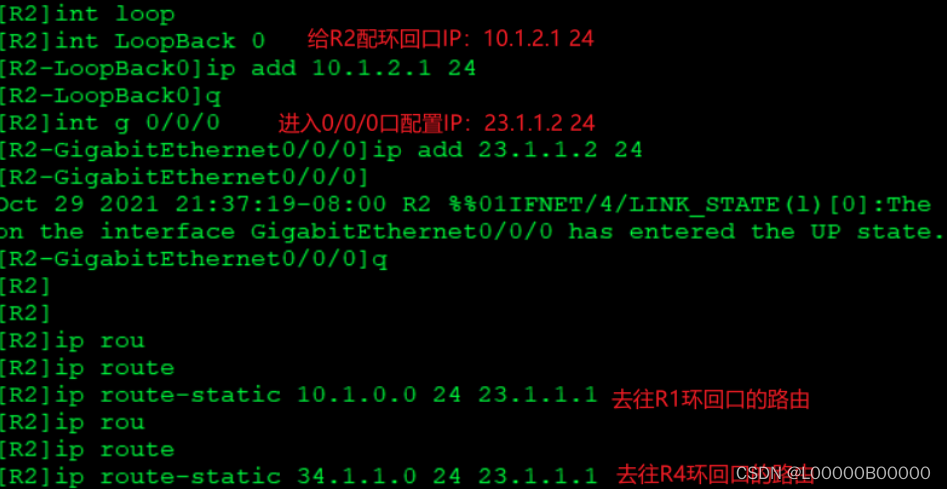

  R2:

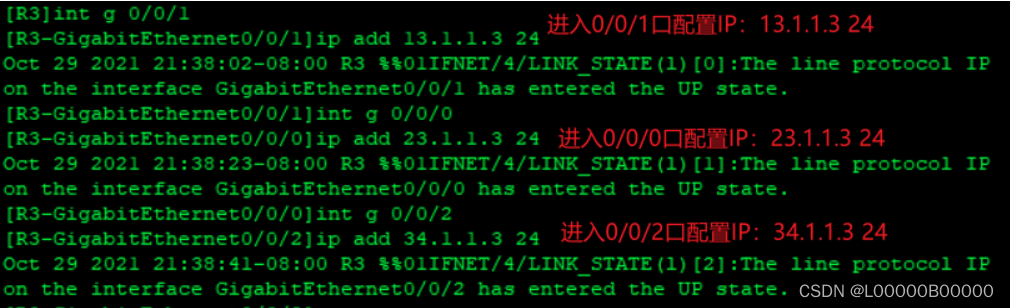

 R3:

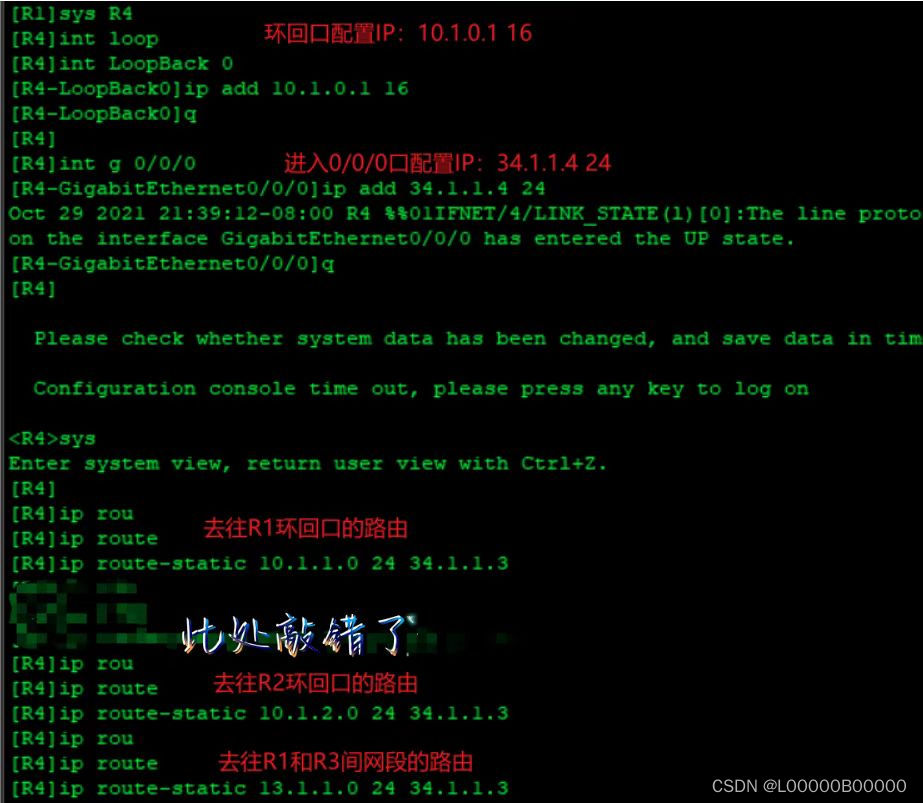

 R4:

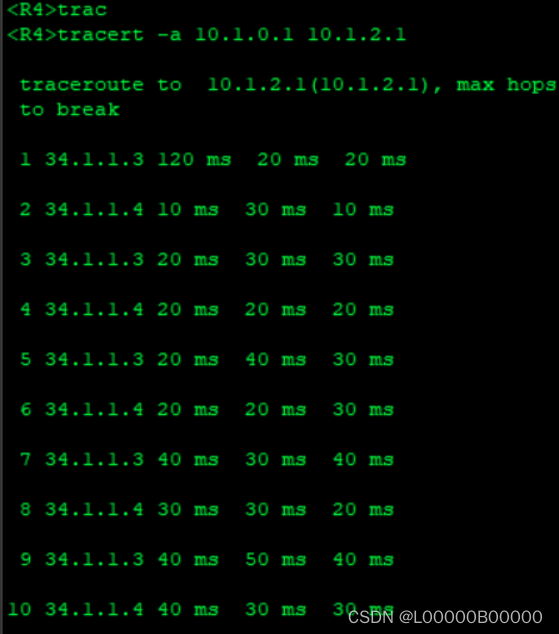

 断开R2和R3之间的连接线，用R4 路由跟踪R2

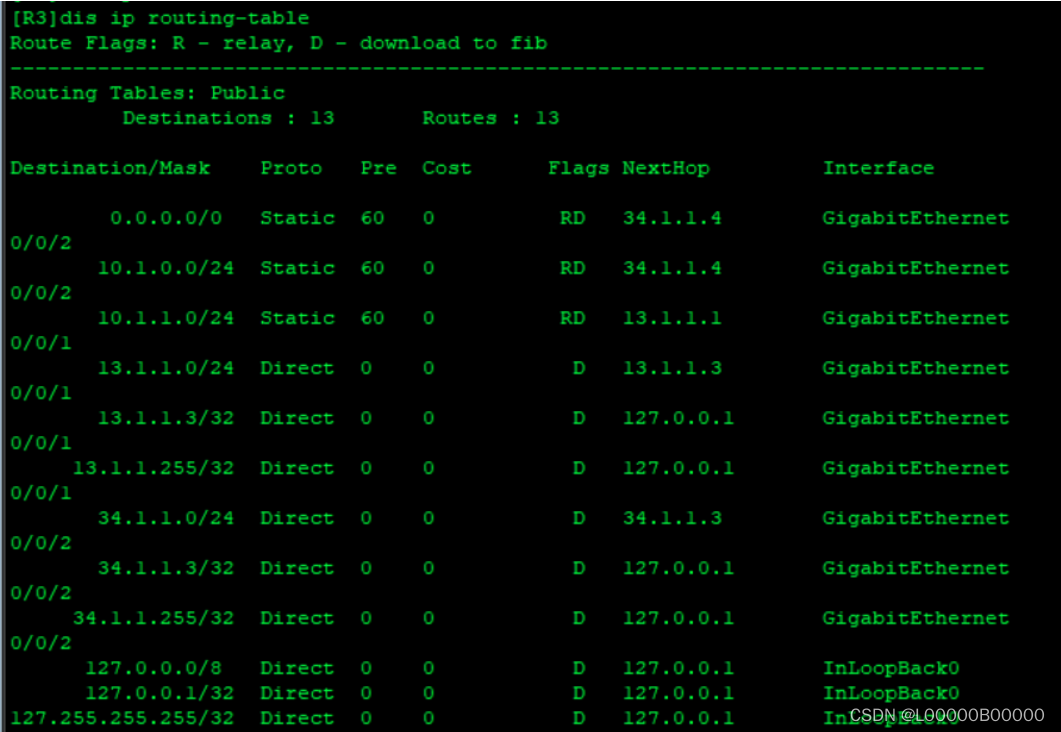

 R3断之后的路由器表：

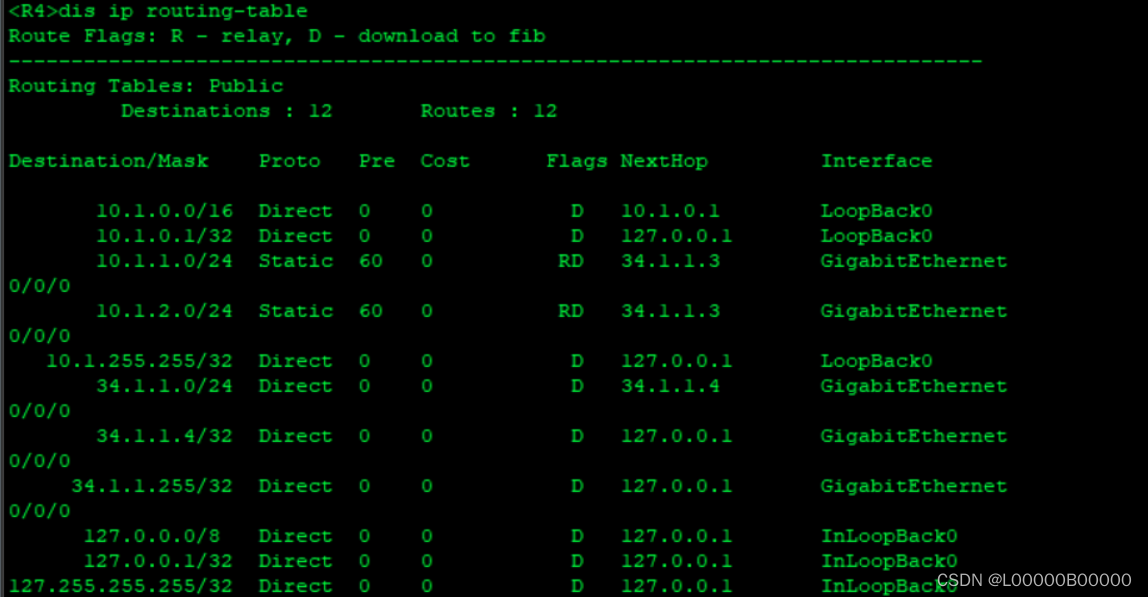

 R4路由表：

 在R3的接口断开之后，当R4上ping  10.1.2.1，R4上会根据第四条路由去R3，到R3后查询第二条路由表之后是到R4的，如此循环往复就出现了环路

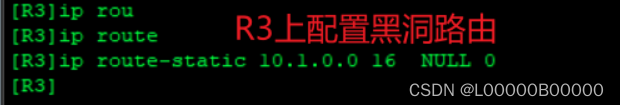

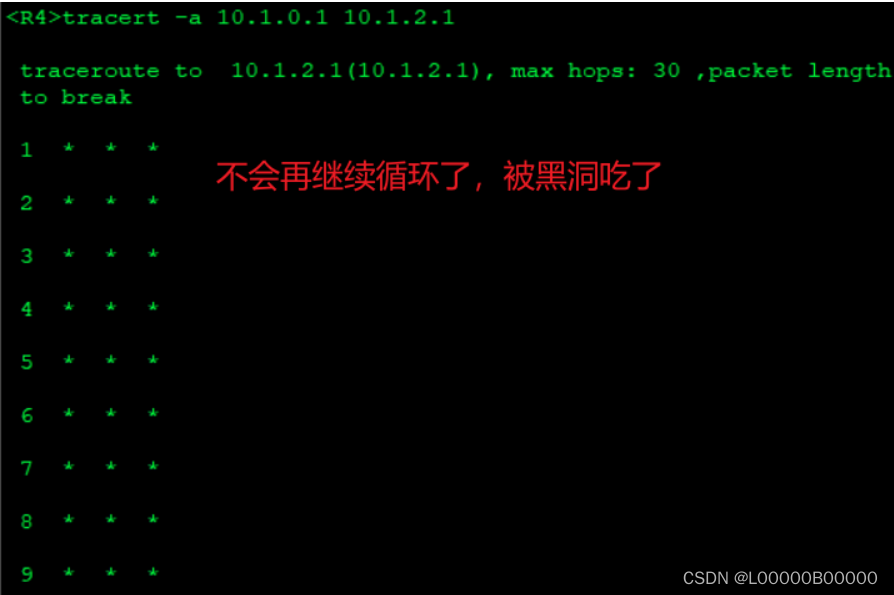

构建静态黑洞路由后结果：

 再到R4

五 . 浮动路由

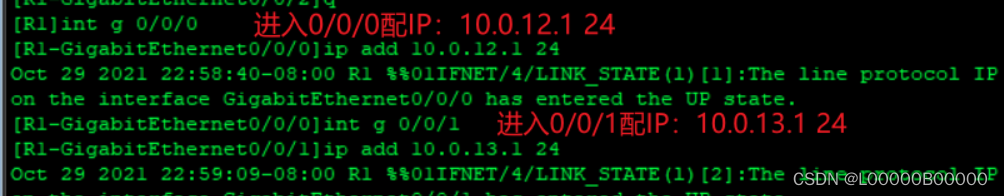

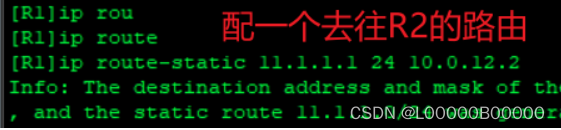

 R1：

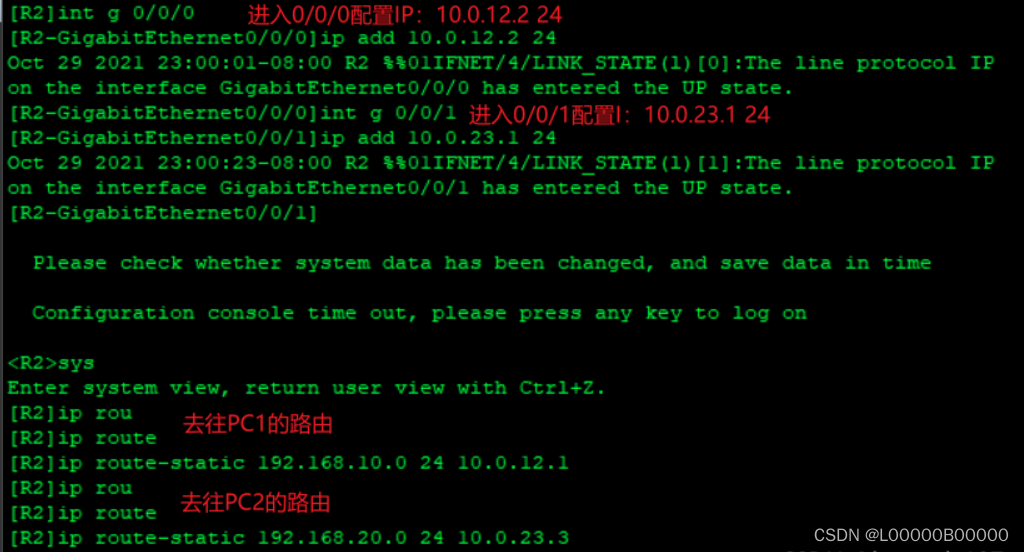

 R2：

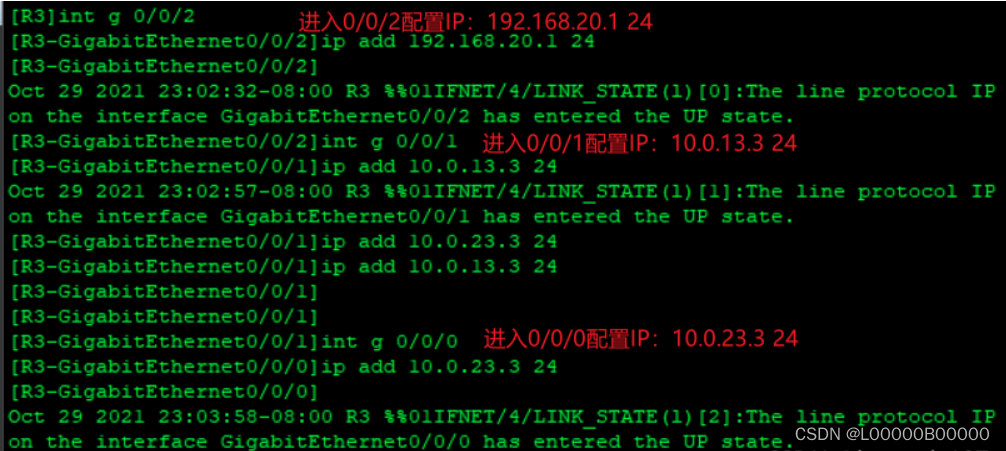

 R3：

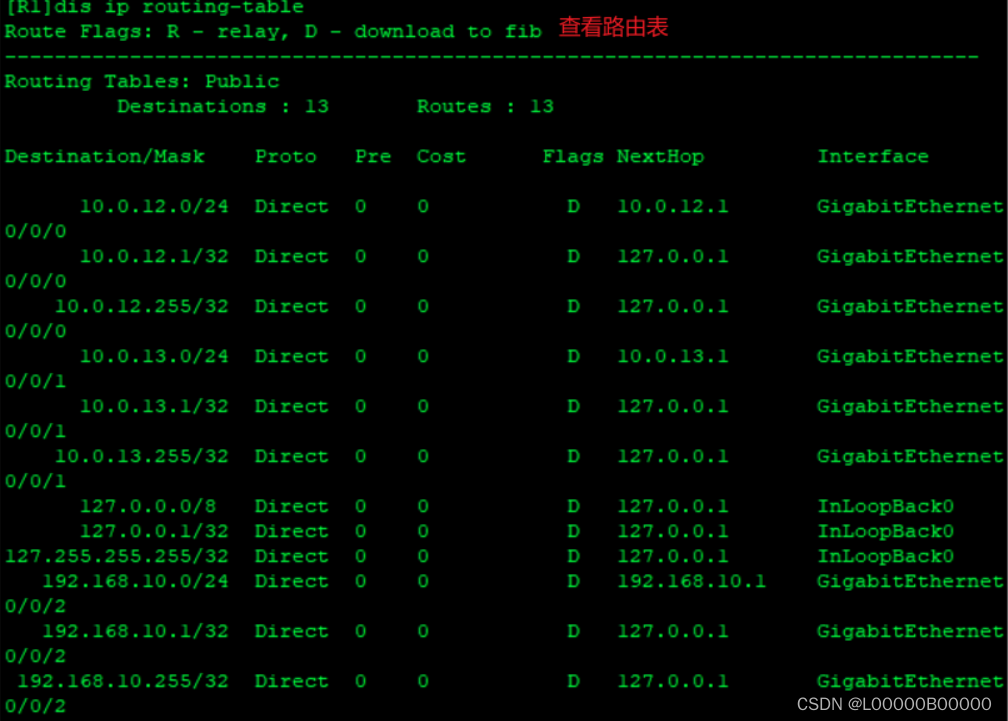

 配置完成后，可以查看一下R1的路由表，你会发现表中存在以主机PC-2所在网段为目的网段的路由条目，其下一跳是路由器R3。

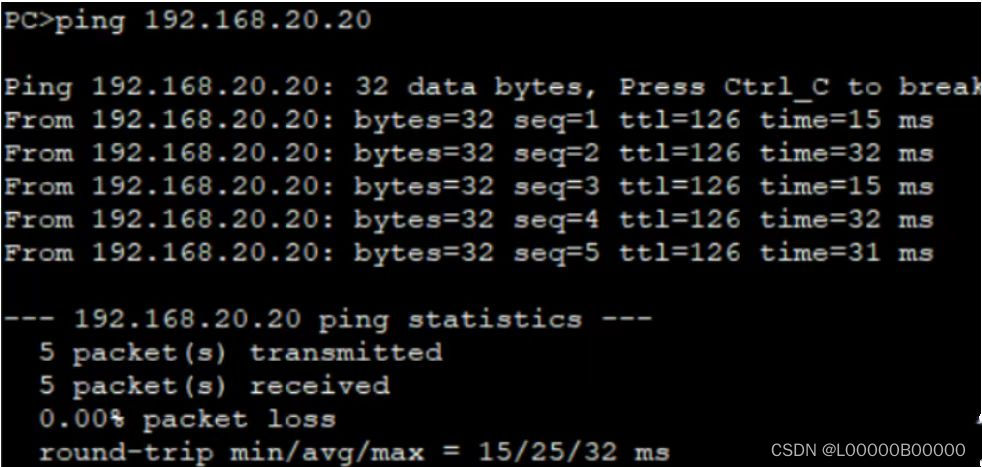

 用PC1pingPC2

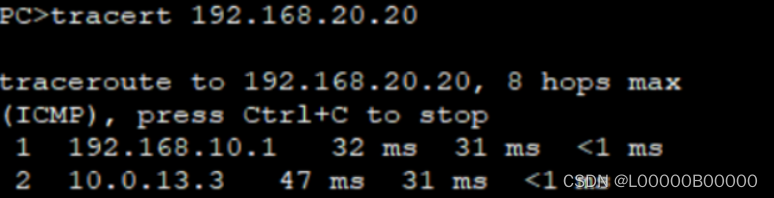

  使用tracert命令，在主机PC-1上测试所经过的网关

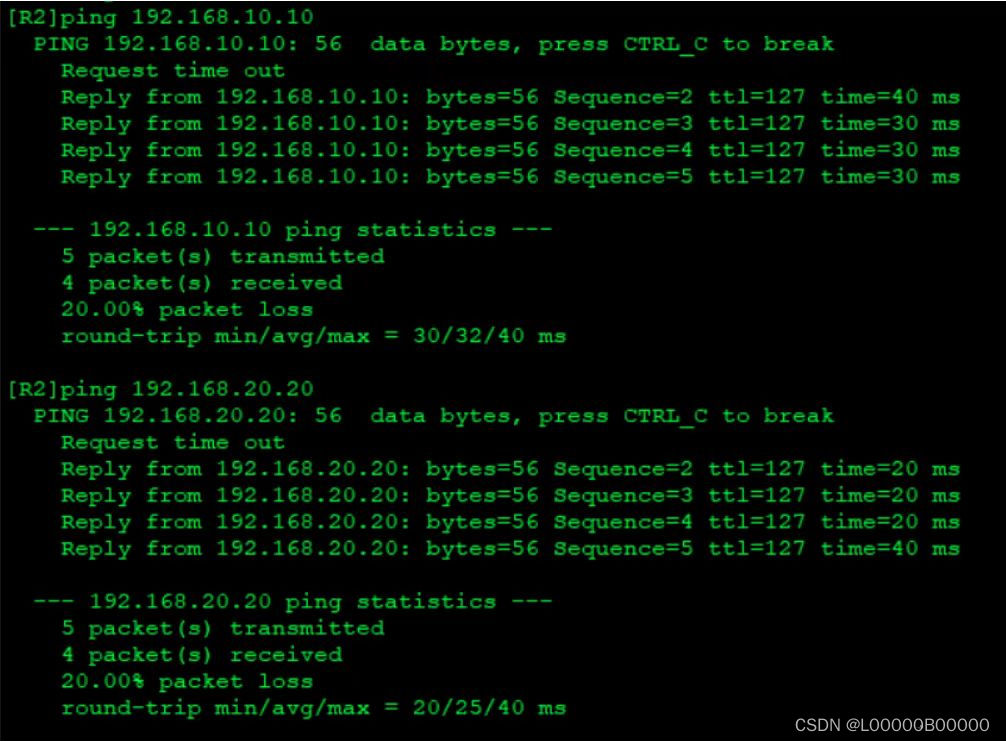

 总部路由器R2上测试其与分部之间的连通性

 通过上述的配置和测试，可以实现总部路由器R2正常访问两个分部主机PC-1和主机PC-2的网络

配置浮动静态路由来实现路由备份, 直连链路为主用链路，通过总部的链路为备用链路，就是指当主用链路发生故障时，可以使用备用链路保障两部分网络间的正常通信

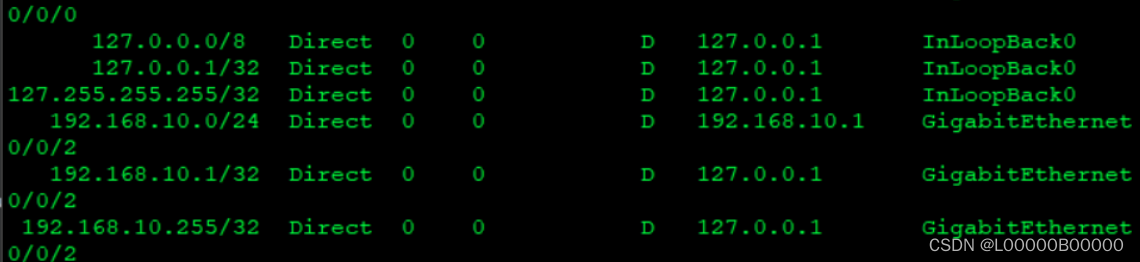

 查看R1路由表

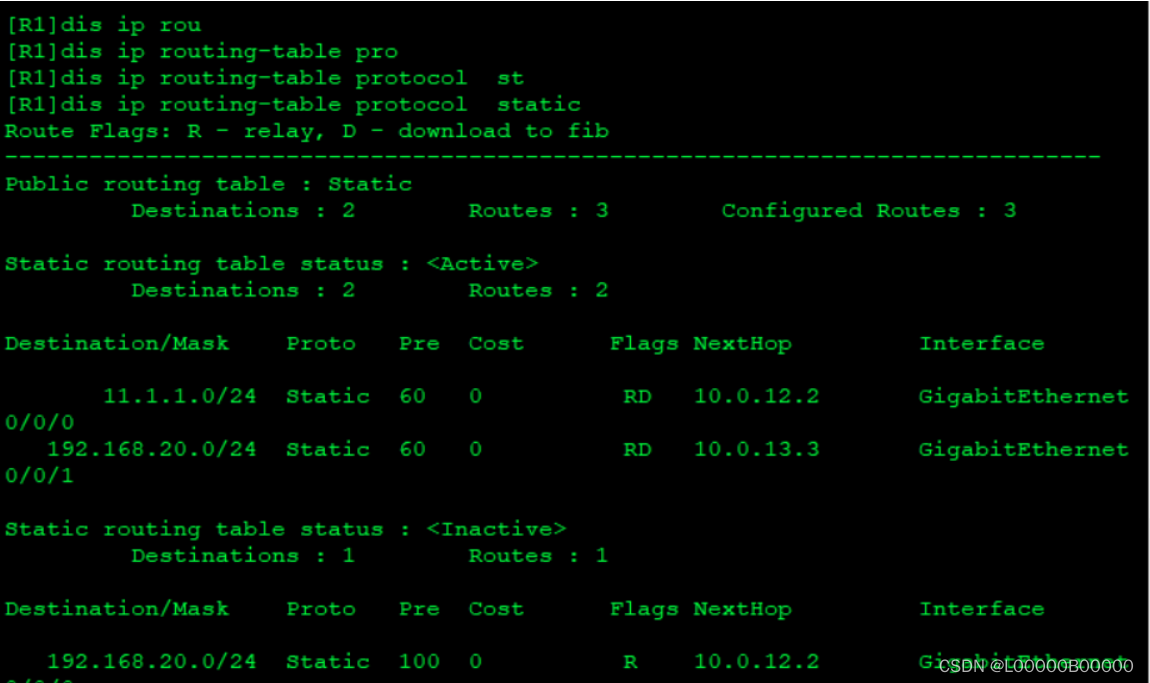

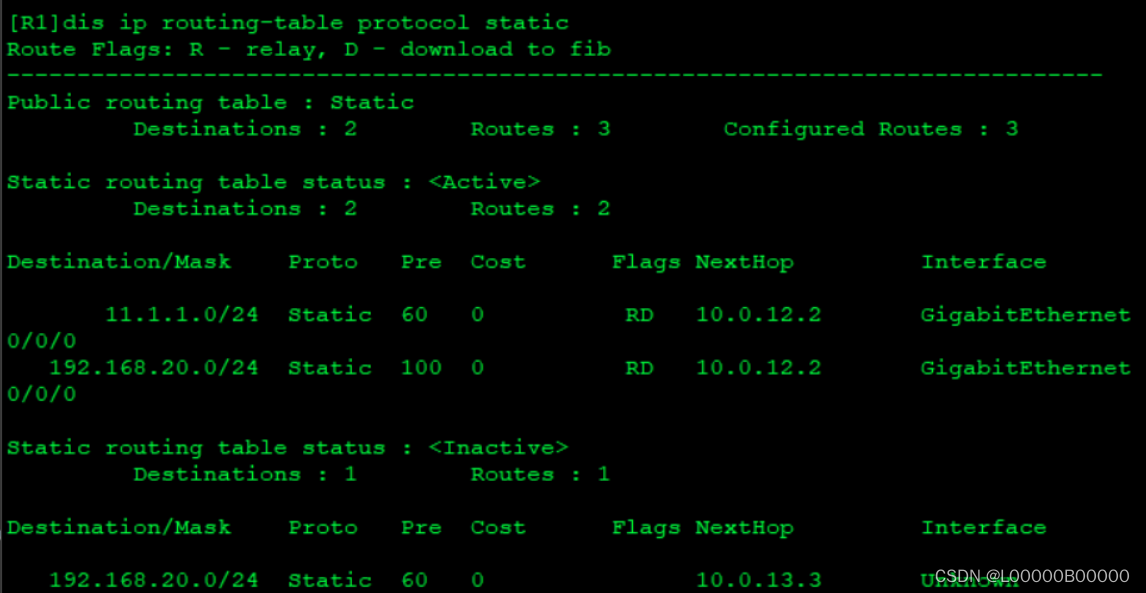

 使用display ip routing-table protocol static 命令仅查看静态路由的路由信息

从上面的静态路由的路由信息中可以看出：目的地址为PC-2所在网段的两条优先级为100和60的静态路由条目都已存在。

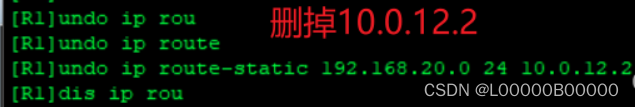

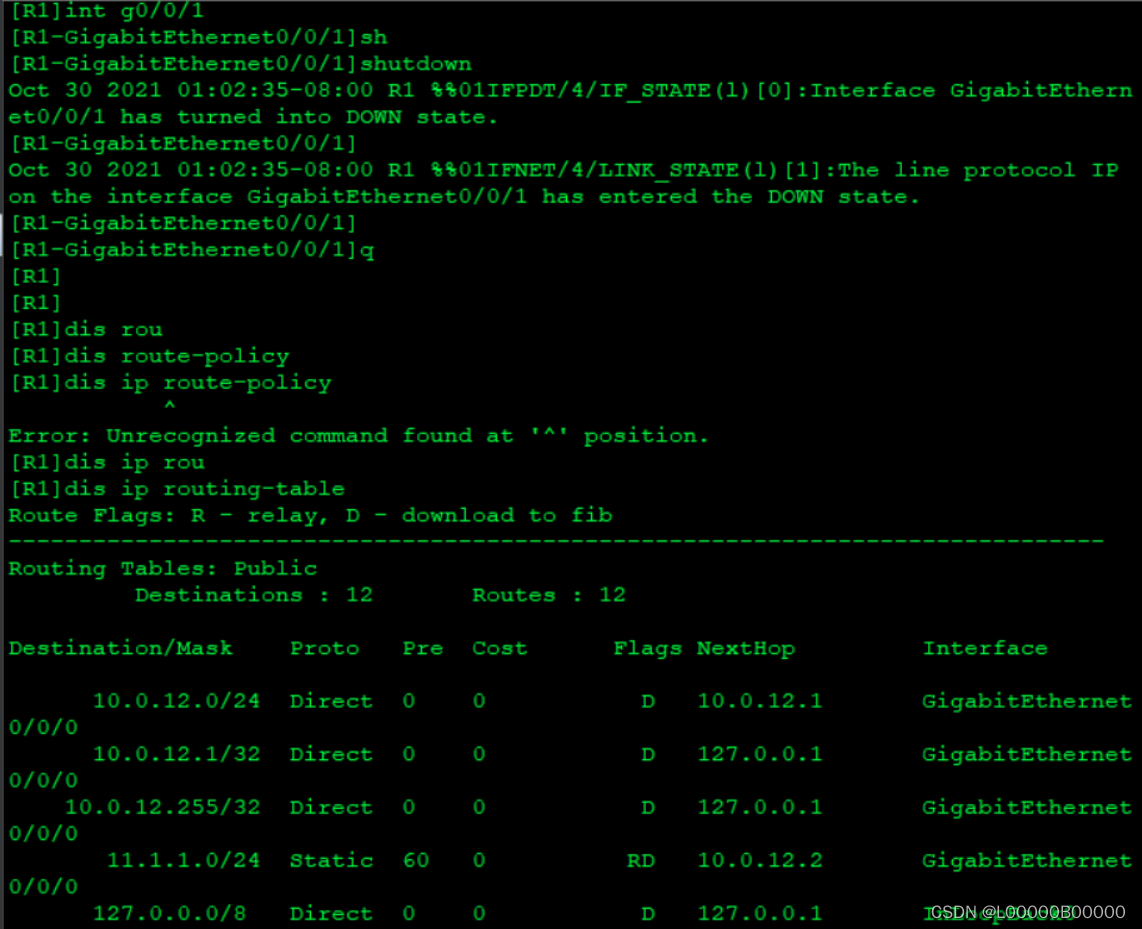

将路由器R1上的0/0/1接口关闭，使用shutdown命令，模拟发生故障，验证使用备用链路

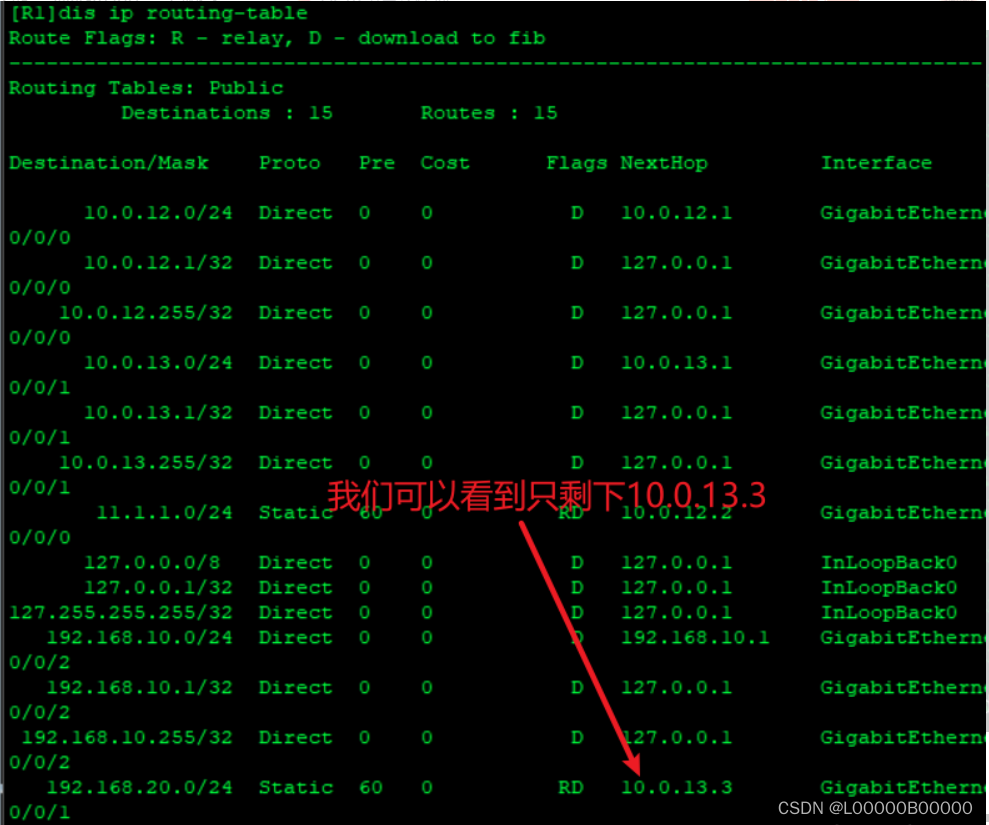

 可以观察到此时优先级为100的路由条目已经添加到路由表中

同时再使用display ip routing-table protocol static 命令仅查看静态路由的路由信息，可以观察到此时的优先级为100的静态路由条目的状态为Active，优先级为60的状态为Inactive。
