PPP(PPPOE)

PPP简介

PPP（Point-to-Point Protocol）协议是一种点到点链路层协议，主要用于在全双工的同异步链路上进行点到点的数据传输。

目的
PPP协议是在串行线IP协议SLIP（Serial Line Internet Protocol）的基础上发展起来的。由于SLIP协议具有只支持异步传输方式、无协商过程（尤其不能协商如双方IP地址等网络层属性）、只能承载IP一种网络层报文等缺陷，在发展过程中，逐步被PPP协议所替代。

PPP协议有如下优点：
对物理层而言，PPP既支持同步链路又支持异步链路，而X.25、FR（Frame Relay）等数据链路层协议仅支持同步链路，SLIP仅支持异步链路。
PPP协议具有良好的扩展性，例如，当需要在以太网链路上承载PPP协议时，PPP可以扩展为PPPoE。

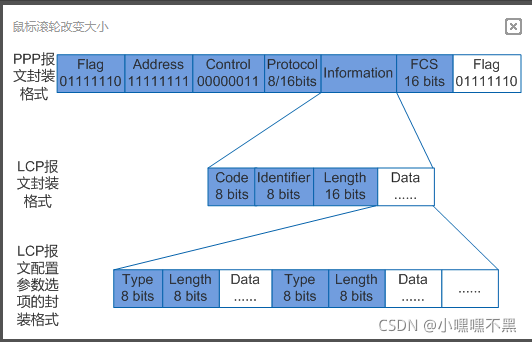

1.提供LCP（Link Control Protocol）协议，用于各种链路层参数的协商。
2.提供各种NCP（Network Control Protocol）协议（如IPCP、IPXCP），用于各网络层参数的协商，更好地支持了网络层协议。
3.提供认证协议CHAP（Challenge-Handshake Authentication Protocol）、PAP（Password Authentication Protocol），更好的保证了网络的安全性。

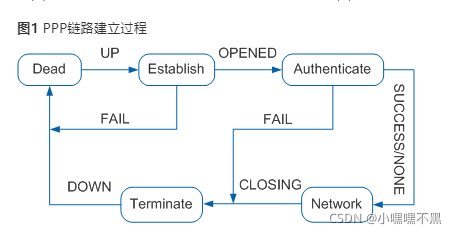

PPP运行的过程简单描述如下：

1.通信双方开始建立PPP链路时，先进入到Establish阶段。

2.在Establish阶段，PPP链路进行LCP协商。协商内容包括工作方式是SP（Single-link PPP）还是MP（Multilink PPP）、最大接收单元MRU（Maximum Receive Unit）、验证方式和魔术字（magic number）等选项。LCP协商成功后进入Opened状态，表示底层链路已经建立。

3.如果配置了验证，将进入Authenticate阶段，开始CHAP或PAP验证。如果没有配置验证，则直接进入Network阶段。

4.在Authenticate阶段，如果验证失败，进入Terminate阶段，拆除链路，LCP状态转为Down。如果验证成功，进入Network阶段，此时LCP状态仍为Opened。

5.在Network阶段，PPP链路进行NCP协商。通过NCP协商来选择和配置一个网络层协议并进行网络层参数协商。只有相应的网络层协议协商成功后，该网络层协议才可以通过这条PPP链路发送报文。

6.NCP协商包括IPCP（IP Control Protocol）、MPLSCP（MPLS Control Protocol）等协商。IPCP协商内容主要包括双方的IP地址。

7.NCP协商成功后，PPP链路将一直保持通信。PPP运行过程中，可以随时中断连接，物理链路断开、认证失败、超时定时器时间到、管理员通过配置关闭连接等动作都可能导致链路进入Terminate阶段。

8.在Terminate阶段，如果所有的资源都被释放，通信双方将回到Dead阶段，直到通信双方重新建立PPP连接，开始新的PPP链路建立。
PPPoE
PPPoE（PPP over Ethernet）协议是一种把PPP帧封装到以太网帧中的链路层协议。PPPoE可以使以太网网络中的多台主机连接到远端的宽带接入服务器。
目的
运营商希望把一个站点上的多台主机连接到同一台远程接入设备，同时接入设备能够提供与拨号上网类似的访问控制和计费功能。在众多的接入技术中，把多个主机连接到接入设备的最经济的方法就是以太网，而PPP协议可以提供良好的访问控制和计费功能，于是产生了在以太网上传输PPP报文的技术，即PPPoE。

PPPoE利用以太网将大量主机组成网络，通过一个远端接入设备连入因特网，并运用PPP协议对接入的每个主机进行控制，具有适用范围广、安全性高、计费方便的特点

配置PPPOE
以太网配置
客服端：
[ppp]interface Dialer 1 进入Dialer口 后面数字可以是0-127
[ppp-Dialer1]ip address ppp-negotiate
[ppp-Dialer1]ppp chap user csdn
[ppp-Dialer1]ppp chap password cipher csdn
[ppp-Dialer1]dialer user csdn
[ppp-Dialer1]dialer bundle 1
[ppp-Dialer1]q
[ppp-GigabitEthernet0/0/0]pppoe-client dial-bundle-number 1
服务端:
1.先创建aaa 用户
[server-aaa]local-user csdn password cipher csdn
[server-aaa]local-user csdn service-type ppp
[server-aaa]q
2.创建业务地址池:
[server]ip pool abc
[server-ip-pool-abc]network 100.1.1.0 mask 24
[server-ip-pool-abc]q
3.进入模板：
[server]int Virtual-Template 1
[server-Virtual-Template1]ip address 100.1.1.1 /24
[server-Virtual-Template1]ppp authentication-mode chap
[server-Virtual-Template1]remote address pool abc
4.进入接口：
[server-GigabitEthernet0/0/0]pppoe-server bind virtual-template 1 绑定

验证：

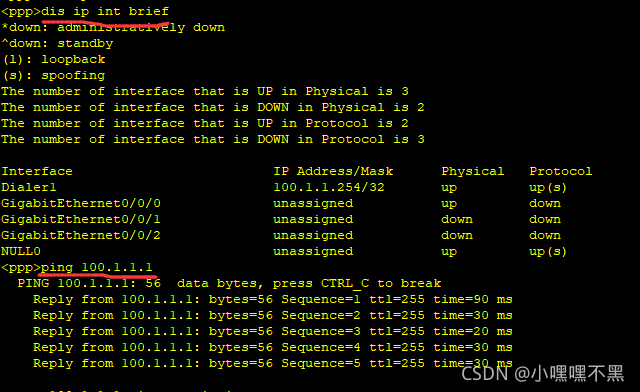

客户端 dis ip int b
dialer可以获取到地址
或者ping 一下 100.1.1.1

完成。
